Почему разъем промышленного датчика серии M12 необходим для надежного подключения к интеллектуальному заводу

Современные системы автоматизации зависят от стабильных связей между датчиками, контроллерами, машинами и сетями связи.Воссоединение'sРазъем промышленного датчика серии M12разработан для этих требовательных сред и сочетает в себе стандартизированный резьбовой интерфейс 12 мм, защиту IP67, несколько конфигураций контактов и надежную передачу сигналов для промышленных приложений измерения и автоматизации.

Разъем M12 стал практическим стандартом подключения для промышленных датчиков, поскольку он сочетает в себе компактный размер, механическую безопасность, защиту окружающей среды и электрические характеристики. Для различных приложений, от датчиков приближения и фотоэлектрических датчиков до устройств давления, температуры и IO-Link, выбор правильной конфигурации M12 может напрямую повлиять на надежность системы. Reunion предлагает решения для разъемов датчиков M12 с конфигурациями от 2 до 17 контактов, вариантами с кодировкой А, экранированными или неэкранированными конструкциями, позолоченными латунными контактами и индивидуальными кабельными сборками. Благодаря защите IP67, 100% электрическим испытаниям и соответствию DIN EN 61076-2-101, это семейство разъемов подходит для требовательных заводских условий, упаковочного оборудования, автомобильной электроники, оборудования для пищевой промышленности и других систем промышленной автоматизации.

Оглавление

1. Что такое разъем промышленного датчика серии M12?
2. Почему разъем M12 широко используется в промышленной автоматизации?
3. На какие ключевые особенности должны обратить внимание инженеры?
4. Краткий обзор технических характеристик разъема M12
5. Где обычно используются разъемы датчиков M12?
6. Как выбрать правильный разъем датчика M12?
7. Что делает решение Reunion M12 практичным выбором?
8. Часто задаваемые вопросы
9. Заключение

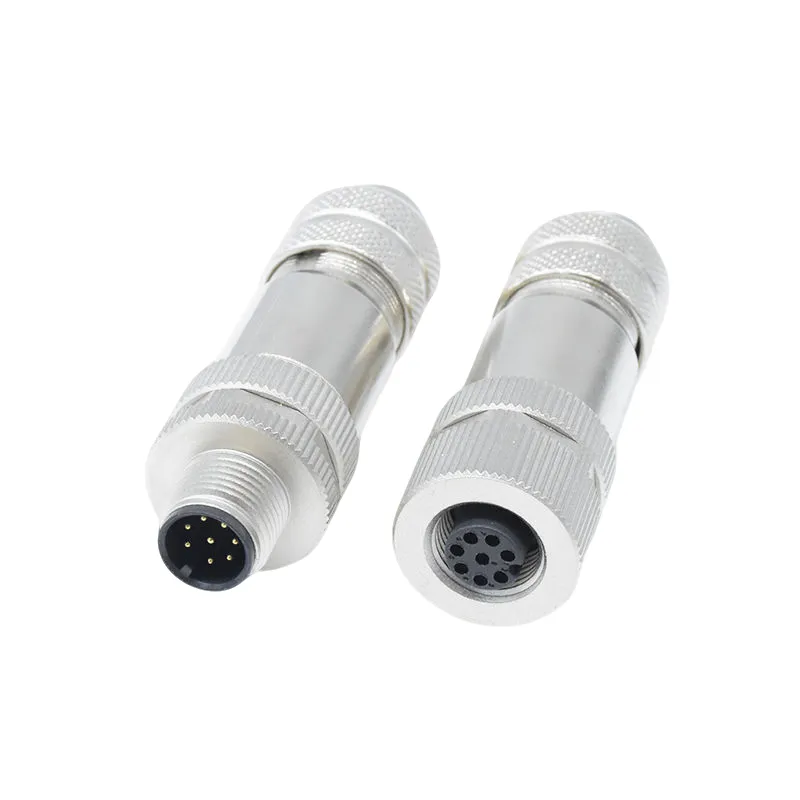

Что такое разъем промышленного датчика серии M12?

Разъем M12 представляет собой компактный круглый разъем с номинальным диаметром интерфейса 12 мм, обычно используемый для подключения промышленных датчиков и компонентов автоматизации. Его резьбовой соединительный механизм создает надежное соединение, менее уязвимое к вибрации, чем многие традиционные конструкции вилки и розетки.

The Разъем промышленного датчика серии M12особенно связан с сенсорными приложениями, поскольку конфигурация с А-кодом поддерживает распространенные промышленные функции измерения. В зависимости от количества контактов и электрической конструкции соединение M12 может передавать питание, дискретные сигналы, аналоговые сигналы или цифровую связь.

Серия M12 компании Reunion разработана в соответствии со стандартом DIN EN 61076-2-101 и доступна в конфигурациях от 2 до 17 контактов. Ассортимент продукции также включает экранированные и неэкранированные версии, различные методы подключения и кабельные сборки для различных схем размещения оборудования.

Почему разъем M12 широко используется в промышленной автоматизации?

Промышленные датчики часто работают в средах, где неизбежны вибрация, пыль, влага, масло, химикаты и повторяющиеся механические движения. Разъем, используемый в таких условиях, должен делать больше, чем просто передавать электрический сигнал.

1. Надежное резьбовое соединение.

Механизм резьбового соединения помогает поддерживать стабильное соединение при установке датчиков на движущихся машинах, конвейерах, роботизированном оборудовании и производственных линиях. Это снижает вероятность прерывистого соединения, вызванного вибрацией.

2. Компактный промышленный дизайн.

Форм-фактор 12 мм обеспечивает полезный баланс между пространством для установки и возможностями подключения. Инженеры могут интегрировать датчики в относительно компактные конструкции машин без использования разъемов слишком большого размера.

3. Защита окружающей среды

Степень защиты IP67 в сочлененном состоянии помогает защитить соединение от пыли и временного погружения в воду. Это делает подходящие конфигурации M12 полезными для зон мойки, наружного оборудования и производственных сред с высоким содержанием твердых частиц.

4. Поддержка интеллектуальных датчиков

Промышленная автоматизация все больше движется в сторону подключенных датчиков и диагностики в реальном времени. Подходящая конфигурация с 4-контактным разъемом M12 может поддерживать связь IO-Link, позволяя данным датчиков и диагностической информации передаваться через одну и ту же инфраструктуру соединений.

На какие ключевые особенности должны обратить внимание инженеры?

Не все разъемы M12 одинаковы. При выборе разъема для промышленной сенсорной системы инженеры должны оценить электрические характеристики, защиту окружающей среды, механическую конструкцию и совместимость с предполагаемым датчиком.

• A-кодированный интерфейс:Стандартная конфигурация для промышленных датчиков.
• Варианты от 2 до 17 контактов:Позволяет разъему соответствовать простым и более сложным требованиям к сигналу.
• Защита IP67:При правильном соединении подходит для многих требовательных заводских и наружных условий.
• Позолоченные контакты:Латунные контакты с позолотой помогают сохранить низкое контактное сопротивление и устойчивость к коррозии.
• Экранированные версии:Полезно для приложений, где электромагнитные помехи могут повлиять на аналоговые или цифровые сигналы.
• Варианты полиуретанового кабеля:Подходит для сред, в которых присутствуют масло, смазочно-охлаждающие жидкости, химикаты или частое движение.
• Несколько методов завершения:Конфигурации с пайкой, погружением, обжимом и свободным выводом соответствуют различным требованиям к установке.

Для интеллектуальных сенсорных приложений особенно важными становятся экранирование, конструкция кабеля, качество контактов и целостность сигнала. Выбор этих характеристик в соответствии с реальной операционной средой может помочь уменьшить количество сбоев, связанных с подключением.

Краткий обзор технических характеристик разъема M12

В следующих спецификациях суммированы типичные электрические и механические параметры линейки разъемов датчика M12 с кодировкой A компании Reunion.

Общие характеристики включают диапазон рабочих температур от -25°C до +85°C, защиту IP67 при соединении, не менее 100 циклов соединения и устойчивость к соляному туману в течение 48 часов. В разъеме используется изоляция PA66 и латунные контакты с позолотой. Материалы соответствуют требованиям RoHS, а производственные единицы перед отправкой проходят электрические испытания.

Где обычно используются разъемы датчиков M12?

Сочетание компактной конструкции, резьбовой фиксации, защиты от воздействия окружающей среды и гибкой конфигурации штырей делает соединение M12 подходящим для широкого спектра приложений автоматизации.

Автоматизация производства

Датчики приближения, фотоэлектрические датчики, концевые выключатели и другие датчики машины могут использовать соединения M12 для передачи сигналов обнаружения в ПЛК и системы управления.

Автомобильное производство

Линии автомобильного производства часто связаны с высоким уровнем вибрации, автоматизированной обработкой материалов и обширными сетями датчиков. Механически безопасный разъем может помочь поддерживать надежные соединения в течение непрерывной работы.

Упаковочное оборудование

Упаковочное оборудование зависит от точного определения продуктов, положений, контейнеров и состояний машин. Соединения датчиков M12 могут упростить проводку между датчиками и системами автоматического управления.

Пищевая промышленность

В условиях промывки требуются соединители с соответствующей защитой окружающей среды. Соединение M12 со степенью защиты IP67 может рассматриваться там, где требуется пыле- и влагозащищенность, при условии, что вся установка спроектирована и обслуживается соответствующим образом.

Умное производство и IO-Link

Датчики с поддержкой IO-Link могут предоставлять данные процесса и диагностику в дополнение к обычным сигналам датчиков. Подходящая экранированная 4-контактная конфигурация M12 может обеспечить практичный интерфейс для этих подключенных устройств.

Как выбрать правильный разъем датчика M12?

Выбор разъема M12 следует начинать с электрических и механических требований датчика, а не просто выбирать самый дешевый вариант.

1. Подтвердите количество контактов.Определите, сколько силовых, сигнальных, коммуникационных и вспомогательных соединений требуется.
2. Проверьте требования к напряжению и току.Убедитесь, что выбранная конфигурация обеспечивает достаточную электрическую мощность для применения.
3. Выберите тип кодирования.Разъемы M12 с кодировкой A обычно используются в датчиках и исполнительных устройствах.
4. Оцените условия окружающей среды.Учитывайте воду, пыль, масло, химикаты, температуру, вибрацию и воздействие окружающей среды.
5. Определите, требуется ли экранирование.Экранированные версии могут быть полезны для аналоговых и цифровых коммуникационных приложений, чувствительных к электромагнитным помехам.
6. Выберите подходящий кабель.PUR может быть полезен в сложных промышленных условиях, тогда как ПВХ подходит для менее агрессивных применений.
7. Укажите ориентацию разъема.Прямые и прямоугольные конструкции помогают оптимизировать прокладку кабеля и доступное пространство для установки.

Для приложений IO-Link обычно выбирают 4-контактную конфигурацию с кодировкой А. Если прокладка кабеля требует электромагнитных условий или движения машины, конструкция и экранирование кабеля должны оцениваться вместе с самим соединителем.

Что делает решение Reunion M12 практичным выбором?

Воссоединение объединяет производство разъемов, обработку кабелей, сборку и электрические испытания в рамках интегрированного производственного процесса. Такой подход обеспечивает больший контроль над критическими этапами производства: от точной механической обработки и выборочного нанесения покрытия до литья под давлением и окончательного контроля.

Производство разъемов M12 компании включает автоматизированную сборку и 100% электрическую проверку целостности, сопротивления изоляции и диэлектрической стойкости. Пакетные экологические испытания также используются для проверки таких параметров, как степень герметизации IP67 и устойчивость к соляному туману.

Для OEM-производителей и системных интеграторов возможность индивидуальной настройки может выходить за рамки корпуса разъема. Доступные варианты включают в себя:

• Конфигурации от 2 до 17 контактов
• Нестандартная длина кабеля от 0,2 м до 20 м.
• Оболочки кабелей из полиуретана или ПВХ
• Прямые или прямоугольные конфигурации
• Конструкции для монтажа на панели или на кабеле
• Экранированная или неэкранированная конструкция.
• Заделка пайкой, обжимом, пайкой погружением или выводом с плавающим выводом.
• Индивидуальная маркировка и упаковка кабеля

Для покупателей, оценивающих поставщиков, системы качества и отслеживаемость могут быть так же важны, как и физические характеристики разъема. Reunion заявляет, что ее производство работает в соответствии с системами управления ISO 9001, ISO 14001 и ISO 13485, с использованием материалов, соответствующих RoHS, и сохраненной инспекционной документации.

Часто задаваемые вопросы

1. Для чего в основном используется промышленный разъем датчика серии M12?

Разъем датчика M12 в основном используется для подключения промышленных датчиков к системам управления, ПЛК, модулям ввода-вывода и средствам автоматизации. Типичные области применения включают датчики приближения, фотоэлектрические датчики, датчики давления, датчики температуры и устройства IO-Link.

2. Какая конфигурация M12 обычно используется для IO-Link?

Конфигурация M12 с 4-контактным разъемом A обычно используется для датчиков IO-Link. Типичная компоновка предусматривает подключения питания и линию связи C/Q. Экранированные версии и соответствующая конструкция промышленного кабеля могут быть выбраны там, где возникают проблемы с электромагнитными помехами или более длинными кабелями.

3. Может ли разъем M12 передавать как питание, так и данные?

Да. В зависимости от конфигурации контактов и применения соединение M12 может выполнять как силовые, так и сигнальные или коммуникационные функции. Например, 4-контактная конфигурация может поддерживать питание и данные IO-Link, а версии с большим количеством контактов могут обрабатывать дополнительные сигналы.

4. Подходит ли разъем M12 для влажных или пыльных промышленных помещений?

Правильно спроектированные и правильно состыкованные разъемы M12 могут обеспечить надежную защиту окружающей среды. Линейка разъемов датчиков Reunion имеет класс защиты IP67 в соединенном состоянии, что делает их пригодными для многих применений в пыльных, влажных условиях, на открытом воздухе и при промывке. Вся установка всегда должна оцениваться на предмет реальных условий окружающей среды.

5. Какие варианты кабелей доступны для индивидуальных сборок M12?

Сборки, изготовленные по индивидуальному заказу, могут поставляться с кабелями разной длины, оболочками из полиуретана или ПВХ, прямыми или угловыми конфигурациями разъемов, вариантами экранирования, а также односторонними или двусторонними кабельными сборками. Это позволяет адаптировать соединение к различным компоновкам машины и требованиям к установке датчиков.

Заключение

Надежная сенсорная сеть начинается с надежных физических соединений. Правильный разъем M12 может обеспечить надежное механическое соединение, защиту окружающей среды, низкое контактное сопротивление, гибкую пропускную способность сигнала и совместимость с современными архитектурами автоматизации. Благодаря нескольким конфигурациям контактов, вариантам экранирования, защите IP67 и индивидуальным кабельным сборкам решение Reunion M12 может удовлетворить широкий спектр требований промышленного измерения. Если вы планируете новую систему датчиков или заменяете существующие промышленные разъемы, узнайте больше о разъемах промышленных датчиков серии M12 исвязаться с намидля получения технических рекомендаций, индивидуальных спецификаций и предложений, ориентированных на применение.
