Краткое содержание статьи: The Металлический двухтактный соединитель серии Sсочетает в себе компактную конструкцию, надежную двухтактную блокировку, полную ЭМС-экранировку и гибкую конфигурацию контактов для оборудования, где важны надежность соединения и ограниченное пространство для установки. РазработаноВоссоединениеЭта серия предназначена для медицинского оборудования, контрольно-измерительных приборов, носимых устройств и портативных электронных систем. Благодаря размерам корпуса 0–2, множеству вариантов контактов, более 5000 циклов соединения и температурному диапазону до -45°C он обеспечивает практический баланс между миниатюрностью, долговечностью и электрическими характеристиками.
Оглавление
- Что такое металлический двухтактный разъем серии S?
- Каковы основные преимущества серии S?
- Каковы основные технические характеристики?
- Где используется металлический двухтактный разъем серии S?
- Как инженерам следует выбирать правильный разъем?
- Как можно настроить серию S?
- Как Reunion контролирует качество продукции?
- Часто задаваемые вопросы

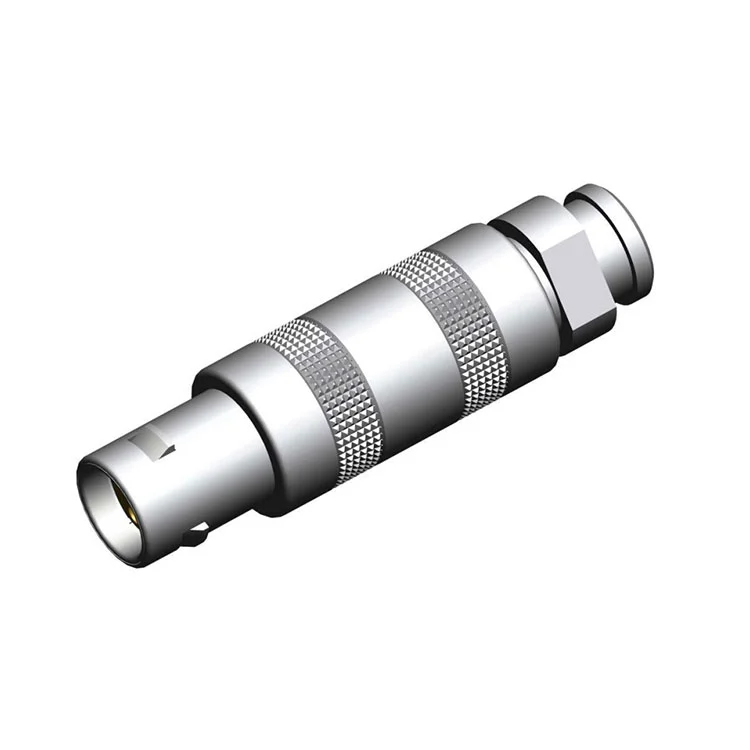

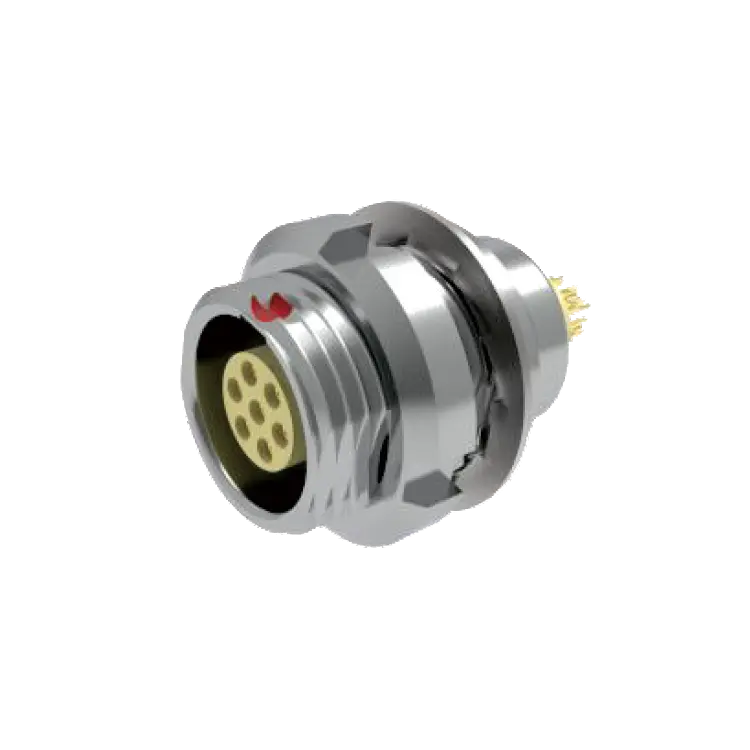

Что такое металлический двухтактный разъем серии S?
The Металлический двухтактный соединитель серии Sпредставляет собой компактный круглый разъем, разработанный для приложений, требующих надежного электрического соединения в ограниченном пространстве для установки. В отличие от обычных резьбовых соединителей, его двухтактный самофиксирующийся механизм обеспечивает быстрое соединение и разъединение, обеспечивая при этом тактильную и звуковую обратную связь при правильном соединении.
Воссоединение позиционирует серию S как портативное и компактное оборудование, где размер разъема, механическая надежность, экранирование и простота эксплуатации - все это влияет на конструкцию системы. Его металлическая конструкция обеспечивает механическую прочность и электромагнитное экранирование на 360 градусов, а тонкий профиль помогает минимизировать выступание за панель оборудования.
Эта серия доступна в различных размерах корпуса и конфигурациях контактов. В зависимости от конфигурации инженеры могут выбрать пайку или заделку печатной платы в соответствии с различными требованиями сборки. Такая гибкость делает разъем подходящим как для компактных прототипов, так и для профессионального оборудования серийного производства.
Каковы основные преимущества серии S?
Выбор разъема редко основывается на одной спецификации. При разработке портативной электроники и профессионального оборудования разработчикам обычно необходимо сбалансировать пространство для установки, безопасность соединения, целостность сигнала, долговечность и производственные требования. Серия S учитывает эти факторы благодаря нескольким конструктивным особенностям.
Компактная и легкая конструкция
Низкопрофильная конструкция уменьшает количество выступающего за пределы монтажной поверхности корпуса разъема. Это особенно ценно для портативных приборов и компактных корпусов, где важен каждый миллиметр пространства панели.
Быстрая двухтактная блокировка
Самофиксирующийся механизм позволяет быстро управлять одной рукой. Звуковой щелчок и тактильная обратная связь помогают операторам определить успешное зацепление, что особенно полезно, когда разъемы необходимо установить в ограниченных или визуально ограниченных местах.
360-градусное ЭМС-экранирование
Цельнометаллический корпус обеспечивает непрерывное электромагнитное экранирование вокруг интерфейса подключения. Опубликованные характеристики указывают затухание более 60 дБ на частоте 100 МГц, что делает эту серию подходящей для оборудования, в котором электромагнитные помехи могут влиять на чувствительные сигналы.
Высокая прочность соединения
Серия S предназначена для многократного подключения и отключения и имеет номинальный срок службы более 5000 циклов соединения. Это важно для испытательного оборудования, медицинских инструментов и портативных систем, которые часто обслуживаются или переконфигурируются.
- Установка низкопрофильной панели
- Двухтактное самофиксирующееся действие
- Металлический корпус для электромагнитного экранирования
- Различные размеры корпуса и конфигурации контактов
- Более 5000 циклов стыковки
- Варианты рабочей температуры от -45°C до +125°C
Каковы основные технические характеристики?
Понимание электрических и механических характеристик необходимо перед интеграцией круглого разъема в новый продукт. Следующие характеристики суммируют опубликованную конфигурацию серии S.
| Параметр | Спецификация серии S |
|---|---|
| Материал корпуса | Латунь, стандарт |
| Размеры корпуса | 0, 1 и 2 |
| Варианты контактов | От 2 до 6 контактов в указанной конфигурации; могут быть доступны варианты с более высокой плотностью |
| Текущий рейтинг | От 5А до 15А на контакт, в зависимости от калибра контактов |
| Номинальное напряжение | от 200 В до 500 В переменного/постоянного тока |
| Циклы спаривания | Более 5000 операций |
| Температурный диапазон | от -45°С до +125°С |
| Защита от электромагнитных помех | Металлическое экранирование на 360°; Затухание >60 дБ на частоте 100 МГц |
| Защита от проникновения | стандарт IP50 |
| Устойчивость к солевому туману | Более 72 часов |
| Контактное сопротивление | ≤5 мОм начальный |
| Сопротивление изоляции | ≥5000 МОм при 500 В постоянного тока |
Перед окончательной аттестацией продукта фактические номиналы всегда следует проверять на соответствие конкретной конфигурации разъема, размеру контакта, методу подключения и предполагаемым условиям эксплуатации.
Где используется металлический двухтактный разъем серии S?
Сочетание компактных размеров, быстрой фиксации, защиты и механической прочности делает серию S подходящей для оборудования, требующего частого подключения, сохраняя при этом небольшую занимаемую площадь.
Медицинское и диагностическое оборудование
Портативные ультразвуковые системы, мониторы пациентов, пульсоксиметры, электрохирургическое оборудование и диагностические инструменты могут извлечь выгоду из компактных разъемов, которые остаются надежными во время перемещения и обслуживания оборудования. Надежность разъема особенно важна, когда электрические сигналы должны оставаться стабильными при многократном использовании.
Испытательное и измерительное оборудование
Портативные осциллографы, мультиметры, логические анализаторы, калибровочное оборудование и приборы для испытаний на воздействие окружающей среды часто требуют компактных внешних интерфейсов. Механизм «тяни-толкай» может упростить частую замену соединений, а металлический корпус помогает защитить чувствительные сигналы от электромагнитных помех.
Носимые и портативные технологии
Промышленные экзоскелеты, носимые системы мониторинга, головное оборудование и другая портативная электроника могут столкнуться со строгими ограничениями по размеру и весу. Тонкий круглый разъем предоставляет разработчикам еще один вариант, когда традиционные интерфейсы большего размера не подходят.
Профессиональное аудиовизуальное оборудование
Для портативных записывающих устройств, вещательных камер, беспроводных передатчиков и сопутствующего профессионального оборудования могут потребоваться разъемы, выдерживающие многократное обращение. Быстрофиксируемый интерфейс может повысить удобство использования в полевых условиях, не прибегая к длительному процессу резьбового соединения.
Как инженерам следует выбирать правильный разъем?
Выбор разъема следует начинать с фактических электрических, механических, экологических требований и требований к установке оборудования, а не просто выбирать самую маленькую доступную модель.
- Определите требования к контакту:Определите необходимое количество силовых и сигнальных цепей и оставьте достаточно места для будущих изменений конструкции.
- Проверьте электрические характеристики:Сравните рабочее напряжение и ток с номинальными значениями разъема, принимая во внимание калибр контакта и температуру.
- Оцените доступное пространство:Подтвердите размер корпуса, вырез в панели, глубину разъема, прокладку кабеля и зазор вокруг сопряженного интерфейса.
- Учитывайте частоту спаривания:Для часто обслуживаемого оборудования отдавайте предпочтение разъемам, рассчитанным на повторяющиеся циклы соединения.
- Обзор условий окружающей среды:Температура, вибрация, удары, влажность, коррозия и электромагнитные помехи могут повлиять на выбор разъема.
- Определите метод завершения:Решите, какое соединение лучше всего соответствует производственному процессу: пайка, печатная плата или кабельная сборка.
Для OEM-проектов также полезно оценить разъем вместе с кабельной сборкой, задней оболочкой, разгрузкой от натяжения, структурой панели и схемой подключения. Такой подход уменьшает проблемы интеграции на более поздних этапах производства.
Как можно настроить серию S?
Для разных платформ оборудования часто требуются разные конфигурации разъемов. Reunion предоставляет возможности индивидуальной настройки, которые позволяют адаптировать серию S к конкретным механическим требованиям и требованиям к сборке кабелей.
| Область настройки | Доступные опции |
|---|---|
| Отделка корпуса/Цвет | Серебристый, черный или выбранные цвета RAL |
| Контактное покрытие | Варианты из золота, серебра или олова |
| Калибр кабеля | от 32AWG до 20AWG |
| Материалы курток | ПВХ, ПУ, силикон или ПТФЭ. |
| Лазерная маркировка | Логотип, номер детали, штрих-код или другой идентификатор |
| Упаковка | Антистатические тубы, ленты и катушки и индивидуальная маркировка. |
Пользовательские кабельные сборки также могут поставляться с выбранной длиной, сечением, конфигурацией экранирования и формованными чехлами для снятия натяжения. Это может упростить закупки, позволяя OEM-производителю поставлять разъем и готовую к установке кабельную сборку как один интегрированный компонент.
Как Reunion контролирует качество продукции?
Для профессиональных разъемов стабильное производство так же важно, как и базовая конструкция продукта. Reunion заявляет, что ее производственный процесс включает прецизионную механическую обработку, обработку поверхности, контактную штамповку и покрытие, формование вставок, сборку, электрические испытания, механические испытания и упаковку.
Критические производственные размеры контролируются посредством точной механической обработки и мониторинга процесса. Готовая продукция подвергается электрическому и механическому контролю, включая контактное сопротивление, сопротивление изоляции, диэлектрическую стойкость, целостность, силу сопряжения и визуальный контроль.
Согласно информации о продукте, система качества Reunion включает ISO 9001: 2015, ISO 14001: 2015, ISO 13485: 2016, статус признания UL и соответствие RoHS. Компания также заявляет, что перед отправкой разъемы серии S проходят 100% электрические и механические испытания.
Для OEM-покупателей такое сочетание производственного контроля, тестирования, отслеживания и поддержки настройки может быть ценным, когда характеристики разъема напрямую влияют на надежность готового продукта.
Часто задаваемые вопросы
Чем серия S отличается от обычного резьбового разъема?
Основное отличие – двухтактный самофиксирующийся механизм. Это позволяет оператору быстро соединить и отсоединить разъем, не вращая накидную гайку, что делает его особенно удобным для портативного оборудования, случаев слепого соединения и приложений, требующих частой замены соединений.
Сколько циклов соединения может поддерживать серия S?
В опубликованной спецификации указано более 5000 операций стыковки. Фактический срок службы может зависеть от конфигурации разъема, условий эксплуатации, условий соединения и практики технического обслуживания.
Подходит ли серия S для медицинского оборудования?
Да. Эта серия предназначена для медицинского диагностического и лечебного оборудования, и компания Reunion заявляет, что ее система качества включает ISO 13485:2016. Однако готовое медицинское изделие по-прежнему несет ответственность за соблюдение применимых нормативных требований и требований безопасности.
Может ли Reunion поставлять кабельные сборки по индивидуальному заказу?
Да. Кабельные сборки могут быть изготовлены по индивидуальному заказу в зависимости от типа кабеля, сечения, длины, экранирования, материала оболочки и конструкции защиты от натяжения. В число вариантов входят кабели из ПВХ, ПУ, силикона и ПТФЭ калибром от 32AWG до 20AWG.
Какой температурный диапазон доступен?
Опубликованный стандартный диапазон составляет от -45°C до +125°C. Инженеры должны подтвердить температурный режим конкретного разъема, конфигурацию контактов, кабеля и сборки, прежде чем использовать его в условиях экстремальных температур.
Можно ли на разъем нанести логотип компании или номер детали?
Да. Reunion предлагает лазерную гравировку в качестве опции индивидуальной настройки, позволяющей клиентам маркировать корпус логотипом, номером детали, штрих-кодом или другой идентификационной информацией.
Заключение
Металлический двухтактный разъем серии S предназначен для инженеров, которым требуется компактное, безопасное и долговечное решение для подключения без ущерба для экранирования или удобства обслуживания. Его двухтактный запирающий механизм, металлическая конструкция, корпуса различных размеров, гибкие варианты заделки и более 5000 циклов соединения делают его хорошо подходящим для медицинского оборудования, испытательных приборов, портативной электроники, носимых систем и профессиональных аудиовизуальных приложений. Если вы разрабатываете новый продукт или ищете надежный разъем для замены, посетите страницу продукта Reunion серии S, чтобы просмотреть доступные конфигурации и варианты связи. Для получения индивидуальных спецификаций, кабельных сборок, требований OEM или оптовых закупок,связаться с намичтобы обсудить вашу заявку с командой инженеров Реюньона и запросить подходящее решение.
