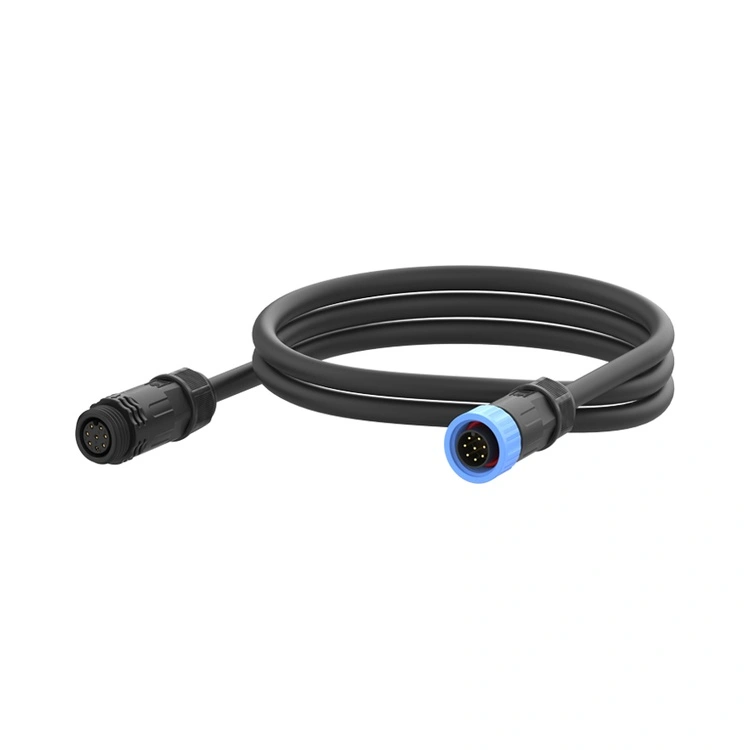

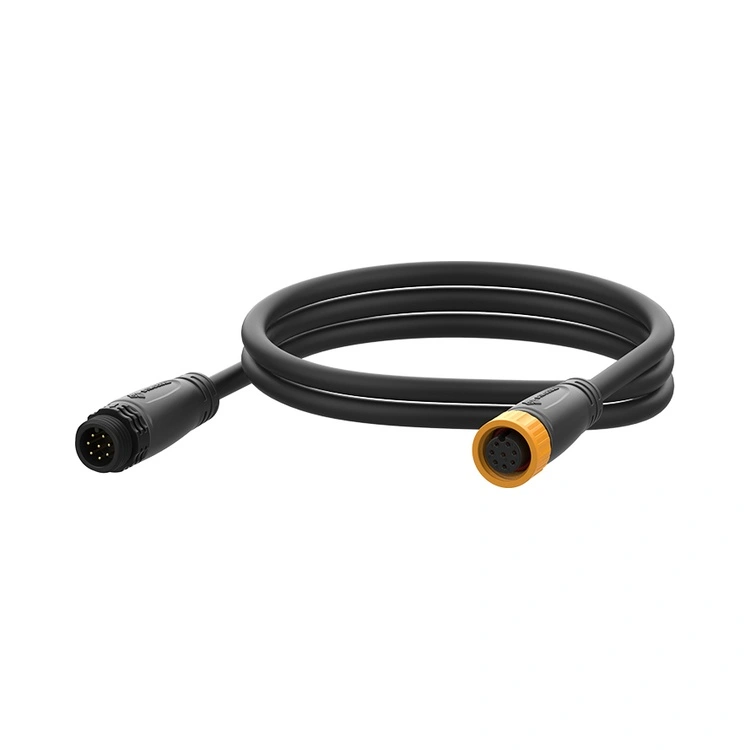

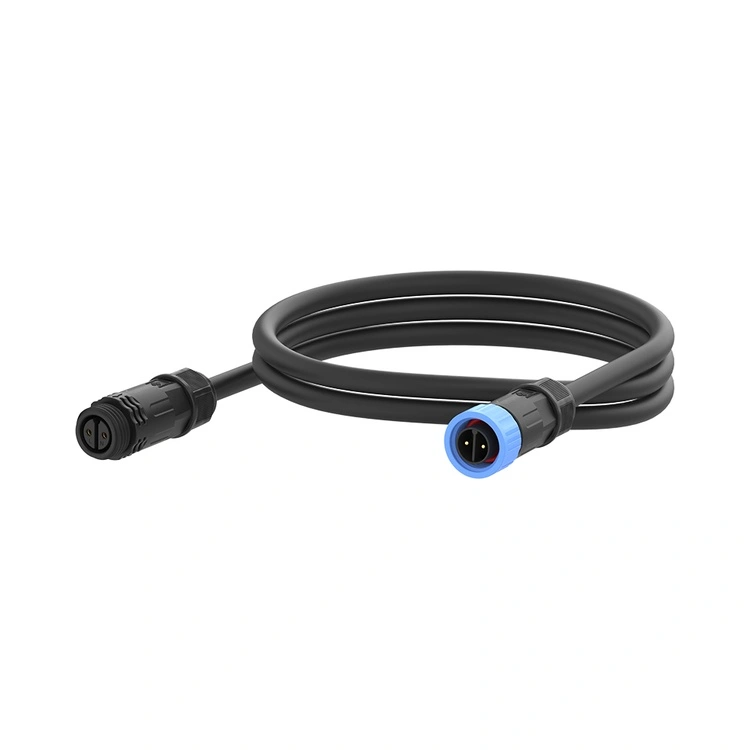

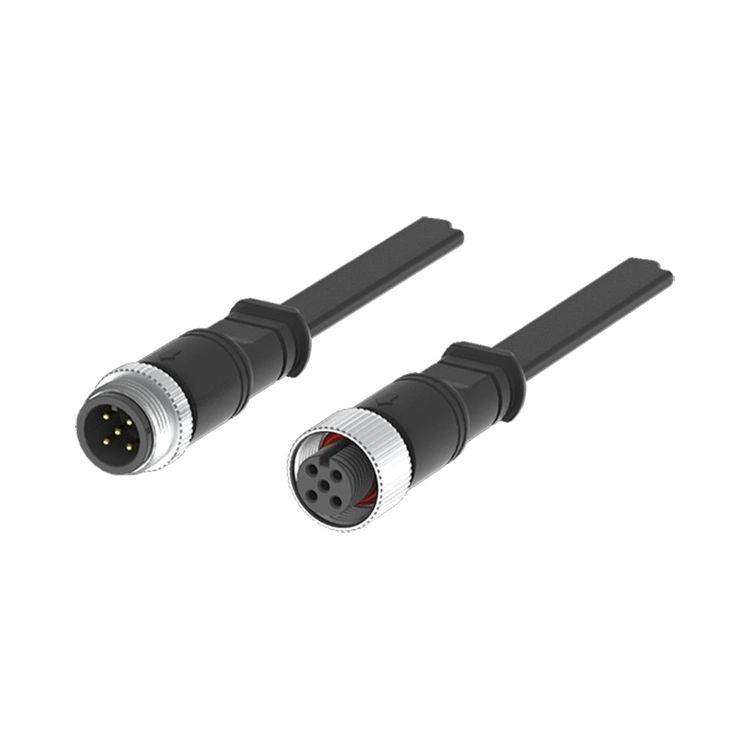

Разъем для светодиодного освещения серии M16 — это специализированное межсетевое соединение Reunion для интеллектуальных систем светодиодного освещения — от уличных фонарей с контролем затемнения до архитектурного освещения с возможностью изменения цвета. Этот круглый разъем с резьбой сочетает в себе прочный 16-миллиметровый интерфейс с уплотнением IP67/IP68, что делает его пригодным для наружной установки, где важны как питание, так и целостность сигнала.
Доступная в конфигурациях с 2–8 контактами, включая ключевую гибридную версию 2+4 контакта (2 контакта питания + 4 сигнальных контакта), серия M16 поддерживает как сильноточную подачу питания (до 15 А), так и низковольтные сигналы управления (DALI, DMX, затемнение 0–10 В или RS-485) в одном компактном разъеме.
Корпус изготовлен из жаростойкого термопластика с превосходной атмосферостойкостью, а контакты изготовлены из латуни с селективным золотым покрытием для обеспечения низкого и стабильного контактного сопротивления. Reunion производит серию M16 посредством вертикально интегрированного процесса — от точной механической обработки и литья под давлением до автоматизированной сборки и 100% электрических испытаний.
Серия M16, доступная в версиях для монтажа на панели и на кабеле с выводами под пайку или на печатную плату, адаптируется к различным конструкциям светильников. Для инженеров, проектирующих подключенные системы освещения для умных городов, туннелей или спортивных стадионов, этот разъем обеспечивает надежное, защищенное от атмосферных воздействий межсоединение, которое уменьшает количество кабелей и упрощает установку.
| Особенность | Выгода |
| IP67/IP68 Экологическая герметизация | Выдерживает пыль, дождь и временное погружение в воду — надежен для наружного уличного освещения, освещения туннелей и спортивных стадионов. |
| Гибридная конфигурация 2+4 контакта | Сочетает в одном разъеме 2 контакта питания (10 А) и 4 сигнальных контакта (3 А) — сокращает количество кабелей и упрощает подключение светильника. |
| Номинальная мощность до 15А | Выдерживает мощные светодиодные нагрузки — подходит для уличных фонарей, прожекторов и освещения стадионов. |
| Удобный для сигнала дизайн | Отдельные силовые и сигнальные контакты предотвращают помехи |

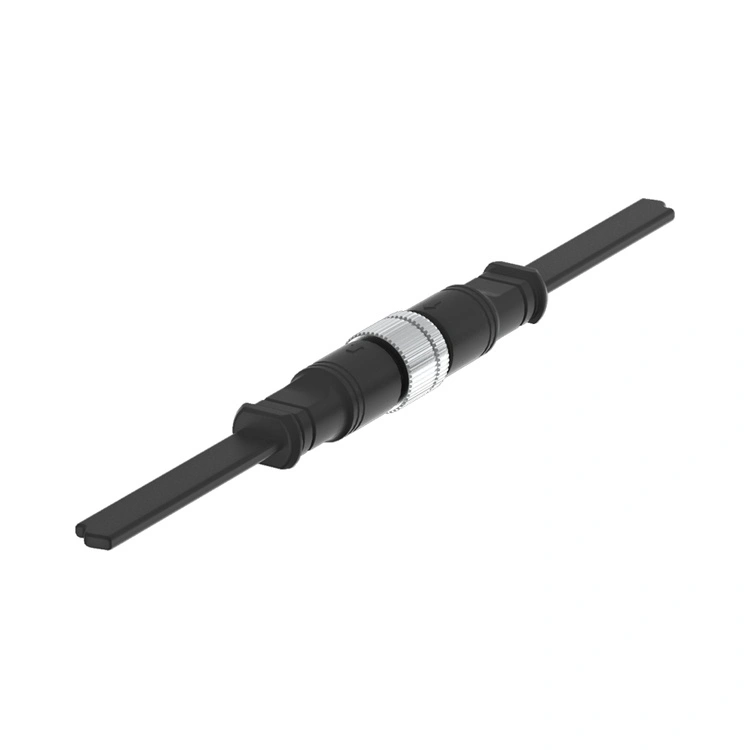

| Резьбовой стопорный механизм | Виброустойчивое соединение — предотвращает расшатывание от ветра, вибрации от дорожного движения и циклических температур. |
| Позолоченные латунные контакты | Низкое контактное сопротивление (<3 мОм) и защита от коррозии обеспечивают стабильную работу светодиодного драйвера и управляющего сигнала. |
| От -40°C до +105°C Эксплуатация | Широкий температурный диапазон охватывает экстремальные условия на открытом воздухе — от арктической зимы до пустынного лета. |
| Многоконтактные варианты (2–8 контактов) | Поддерживает простые светильники, работающие только от источника питания, и сложные многоканальные светильники, меняющие цвет. |

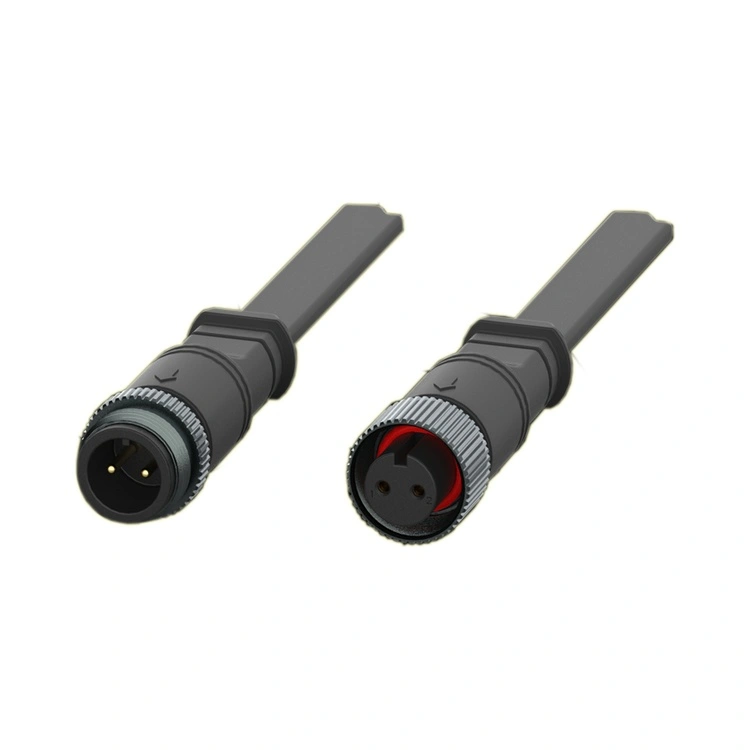

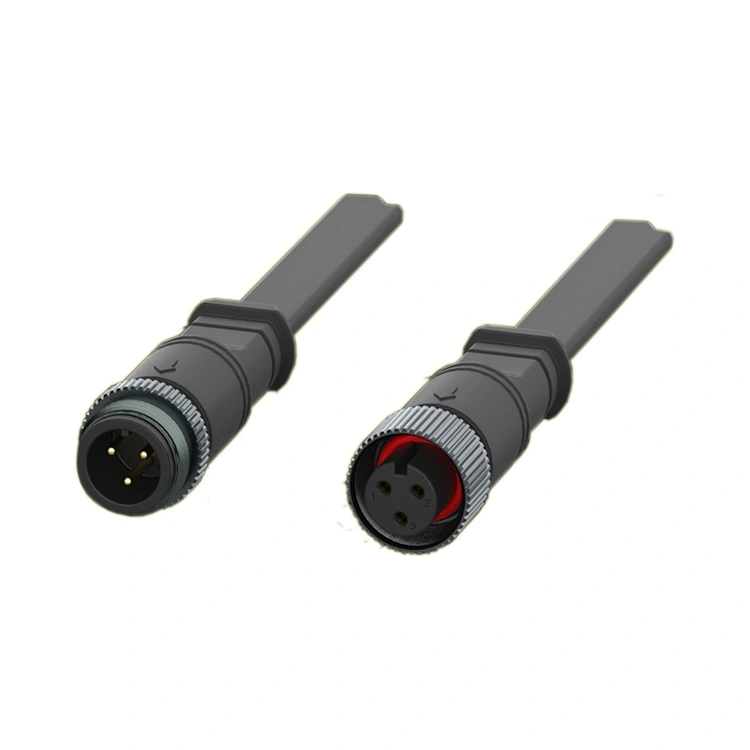

| Параметр | 2-контактный | 3-контактный | 4-контактный | 5-контактный | 6-контактный | 7-контактный | 8-контактный | 2+4-контактный |
| Номинальное напряжение | 250 В | 250 В | 250 В | 250 В | 125 В | 50В | 50В | 250В+50В |
| Текущий рейтинг | 15А | 15А | 10А | 10А | 5А | 5А | 5А | 10А+3А |
| Секция провода | 0,75-1,5 мм² | 0,75-1,5 мм² | 0,5-1,0 мм² | 0,5-1,0 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 1,5/0,5 мм² |
Рабочая температура:-40°С ~ +105°С
Рейтинг защиты:IP67/IP68 (спаренный)
Материал корпуса:Высокотемпературный термопласт
Контактный материал:Позолоченный медный сплав
Контактное сопротивление:≤3 мОм
Циклы спаривания:≥500
Класс воспламеняемости:УЛ 94 В-0
Все материалы соответствуют требованиям RoHS
Умное уличное освещение– Централизованные системы затемнения и мониторинга с управлением DALI или 0–10 В.
Туннельное освещение– Светильники высокой мощности с регулировкой яркости и оповещением о неисправностях.
Архитектурное и фасадное освещение– Системы RGB и настраиваемого белого цвета, требующие управления по DMX.
Стадионное и спортивное освещение— Мощные прожекторы с возможностью затемнения и управления на месте.
Промышленное освещение высоких пролетов– Освещение складов и заводов с датчиком движения и сбором дневного света.
Морское и морское освещение– Коррозионностойкая арматура для судов и морских платформ.
Солнечное освещение– Автономные системы с управлением батареями и затемнением.
Управление наземного транспорта Сингапура модернизировало 25 000 уличных фонарей на интеллектуальные светодиодные светильники с централизованным регулированием яркости и оповещением о неисправностях по протоколу DALI. Для проекта требовались разъемы, способные передавать сигналы питания и управления DALI по одному кабелю, что снижало сложность установки и стоимость кабеля. Reunion поставила серию M16 с гибридной конфигурацией 2+4 (2 контакта питания для светодиодного драйвера, 4 сигнальных контакта для DALI), степенью защиты IP67 и предварительно собранными жгутами кабелей из полиуретана.Поставлено более 25 000 разъемов. по всему проекту. По данным проекта, после 2 лет эксплуатации в тропическом климате Сингапура (высокая влажность, сильный дождь)процент отказов разъемов 0,01%. Клиент отметил, что гибридная конструкция 2+4 обеспечивает возможность установки с одним кабелем, что сокращает время прокладки проводов на 35% по сравнению с предыдущими отдельными установками питания и сигналов.
| Сертификация | Объем |
| ИСО 9001:2015 | Управление качеством — проектирование, производство и послепродажное обслуживание. |
| ИСО 14001:2015 | Управление окружающей средой — проверенное сокращение отходов и устойчивые методы. |
| ИСО 13485:2016 | Управление качеством медицинского оборудования — применимо к M16, используемому в диагностическом или мониторинговом оборудовании. |
| UL признан | Сертификация безопасности на уровне компонентов для рынков Северной Америки. |
| РоХС | Ограничение использования опасных веществ — соответствие директиве ЕС. |
Линия по производству светодиодных разъемов M16 компании Reunion работает под строгим контролем процесса. Герметичность IP67 проверяется на каждой производственной партии путем реальных испытаний на погружение. Протоколы испытаний, сертификаты материалов и отчеты о проверках сохраняются для каждой партии, что позволяет проводить аудит качества и требования к документации клиентов.
Гибридная конфигурация 2+4 особенно ценна дляумные светодиодные системы освещения где требуются как силовые, так и управляющие сигналы:
2 контакта питания подавать большой ток (10 А) при напряжении 250 В для светодиодного драйвера.
4 сигнальных контакта переносить низковольтные сигналы управления (например, DALI, DMX, затемнение 0–10 В или данные RS-485).
Объединив оба разъема в одном разъеме, вы устраняете необходимость в отдельных силовых и сигнальных кабелях, сокращая время установки, стоимость кабеля и занимаемое пространство на панели. Это особенно ценно для интеллектуального уличного освещения, где светильники часто расположены далеко друг от друга, а прокладка одного гибридного кабеля значительно более экономична, чем прокладка отдельных кабелей питания и управления.
Да, гибридная конфигурация 2+4 обеспечивает4 независимых сигнальных контакта, что позволяет использовать несколько протоколов в одном разъеме. Например:
ДАЛИ требуется 2 провода (данные + земля).
DMX(RS-485) требует 3 провода (данные+, данные-, земля).
0-10 В затемнения требуется 2 провода (тусклый + земля).
С 4 сигнальными контактами вы можете поддерживать DALI (2 контакта) + один дополнительный канал управления или полную реализацию DMX (3 контакта) + один запасной. Для приложений, требующих большего количества сигнальных линий (например, настраиваемый белый + управление цветом RGB), мы рекомендуем использовать 5-, 6- или 8-контактные конфигурации. Наша команда инженеров может помочь вам выбрать оптимальную конфигурацию контактов для конкретных требований вашего протокола.
Для достижения и поддержания уровня защиты IP67/IP68 в наружных светодиодных установках Reunion рекомендует:
Сопряженный крутящий момент– Затяните накидную гайку вручную до тех пор, пока уплотнительное кольцо не коснется поверхности панели, затем приложите дополнительный крутящий момент0,6-0,8 Нмс помощью динамометрического ключа. Не превышайте 1,0 Нм.
Проверка уплотнительного кольца– Замените уплотнительное кольцо, если видна деформация, растрескивание или затвердевание.
График замены– При установке светодиодов на открытом воздухе (ежедневное термоциклирование, воздействие ультрафиолета, дождь) заменяйте уплотнительные кольца каждые 2–3 года в рамках профилактического обслуживания.
Радиус изгиба кабеля– Соблюдайте минимальный радиус изгиба5 × диаметр кабеля на входе разъема, чтобы предотвратить нагрузку на уплотнение кабеля.
Ориентация кабеля– При наружной установке ориентируйте выход кабеля вниз, чтобы предотвратить скопление воды возле места соединения уплотнения.
Очистка– Перед повторным подключением очистите внешнюю поверхность разъема мягким моющим средством и водой, чтобы предотвратить повреждение уплотнения мусором.
