Краткое содержание статьи:Поскольку промышленные сети Ethernet становятся все более важными в автоматизации, машинном зрении, наблюдении, светодиодных системах и интеллектуальном оборудовании, надежность разъемов напрямую влияет на целостность данных и время безотказной работы системы.Воссоединение'sСигнальный разъем RJ45сочетает в себе знакомый интерфейс RJ45 с механической защитой промышленного уровня, гибкими конфигурациями монтажа и надежными электрическими характеристиками. Благодаря поддержке скорости передачи данных до 10 Гбит/с, кабелям CAT5e–CAT7, вариантам защиты IP50/IP67 и не менее 2000 циклов соединения он предназначен для приложений, в которых обычные коммерческие разъемы RJ45 не могут обеспечить достаточную стойкость к воздействию окружающей среды или долговременную стабильность.

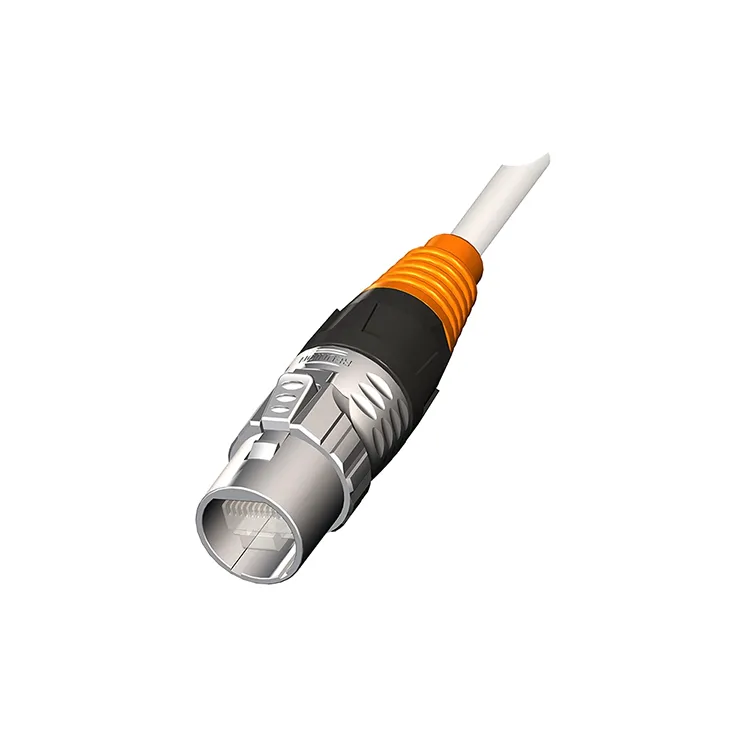

АнСигнальный разъем RJ45— это компонент соединения Ethernet, предназначенный для установления надежного физического соединения между сетевым оборудованием, кабелями, системами управления и промышленными устройствами. В то время как обычные разъемы RJ45 широко используются в офисах и коммерческих сетях, в промышленных приложениях разъемы часто подвергаются воздействию вибрации, влаги, пыли, перепадов температуры, многократного сопряжения и механических нагрузок.
По этой причине в промышленных конструкциях RJ45 обычно больше внимания уделяется механической защите, механизмам блокировки, герметизации, выбору материалов и долгосрочной электрической стабильности. Решение Reunion сочетает в себе стандартный интерфейс RJ45 с промышленной конструкцией для таких приложений, как автоматизация производства, машинное зрение, наружное наблюдение, светодиодные дисплеи и системы промышленной связи.
Разъем поддерживает связь Ethernet в таких сетях, как PROFINET, EtherNet/IP, EtherCAT и стандартный TCP/IP. В зависимости от конфигурации он также может поставляться с вариантами монтажа на кабеле, на панели или на печатной плате, что упрощает инженерам интеграцию разъема в различные конструкции оборудования.
К сетям Ethernet, используемым в промышленных средах, предъявляются другие требования, чем к типичным офисным сетям. Разъем, установленный внутри контролируемого ИТ-помещения, редко может подвергаться воздействию воды, масла, вибрации, пыли или повторяющихся механических движений. Напротив, промышленный коммуникационный интерфейс может быть установлен внутри шкафов управления, роботизированных ячеек, производственного оборудования, наружного оборудования или систем контроля.
Поэтому надежный промышленный разъем должен решать несколько практических задач:
Эти факторы становятся особенно важными, когда канал Ethernet отвечает за управление машиной, обмен данными в реальном времени, связь с камерами или удаленный мониторинг оборудования.
Хорошо спроектированный промышленный разъем должен сочетать в себе электрические характеристики, механическую долговечность и удобство установки. Сигнальный разъем RJ45 компании Reunion включает в себя несколько функций, предназначенных для требовательных приложений Ethernet.
| Особенность | Разъем сигнала Reunion RJ45 | Инженерное преимущество |
|---|---|---|
| Скорость передачи данных | До 10 Гбит/с | Поддерживает высокоскоростную связь Ethernet. |
| Жилье | Цинковый сплав, PA6 опционально | Обеспечивает механическую защиту и гибкость конфигурации. |
| Защита | IP50/IP67 при соединении | Подходит для различных условий окружающей среды |
| Циклы спаривания | ≥2000 | Поддерживает повторное техническое обслуживание и обслуживание оборудования. |
| Рабочая температура | от -40°С до +85°С | Подходит для широкого спектра промышленных температурных условий. |
| Кабельный выход | 180° прямой / 90° прямой угол | Повышает гибкость установки в компактном оборудовании. |
| Прекращение действия | Чашка для пайки или IDC | Поддерживает различные требования к полю и сборке |
Одной из примечательных конструктивных особенностей является быстродействующая система блокировки. По сравнению с простым интерфейсом с фрикционной посадкой специальный механизм блокировки может обеспечить дополнительную безопасность соединения там, где ожидается вибрация или повторяющееся движение.
Выбор разъема Ethernet следует начинать с электрических требований сети и условий окружающей среды, а не только с внешнего вида. Инженеры должны оценить скорость передачи, полное сопротивление, контактное сопротивление, рабочую температуру, уровень защиты, совместимость кабелей и механическую конфигурацию.
| Спецификация | Типичная ценность воссоединения | Почему это важно |
|---|---|---|
| Характеристический импеданс | 100 Ом ± 5% | Помогает поддерживать соответствующее поведение дифференциального сигнала |
| Текущий рейтинг | 1,5 А на контакт | Определяет допустимый постоянный контактный ток |
| Номинальное напряжение | 50 В | Определяет указанное рабочее напряжение |
| Контактное сопротивление | ≤10 мОм начальный | Более низкое сопротивление обеспечивает стабильный электрический контакт. |
| Сопротивление изоляции | ≥500 МОм при 500 В постоянного тока | Указывает на изоляционные характеристики |
| Совместимость кабелей | CAT5e/CAT6/CAT6a/CAT7 | Обеспечивает гибкость при проектировании системы Ethernet. |
| Рабочая температура | от -40°С до +85°С | Поддерживает требовательные температурные условия |
Для высокоскоростных систем инженеры также должны учитывать вносимые и обратные потери, конструкцию кабеля, стратегию экранирования, заземление и весь канал передачи. Производительность разъема не может быть оценена независимо от кабеля, метода подключения и сетевой архитектуры.
Воссоединение предусматривает поддержку кабелей CAT5e, CAT6, CAT6a и CAT7, включая многожильные или одножильные проводники в указанном диапазоне AWG 26–22. Это позволяет использовать этот разъем как для стандартной инфраструктуры Ethernet, так и для высокопроизводительных промышленных систем связи.
Универсальность Ethernet делает интерфейсы RJ45 актуальными для многих промышленных и коммерческих систем. Версия повышенной прочности становится особенно полезной, когда разъем должен выдерживать воздействие окружающей среды или механические нагрузки.
Автоматизированные производственные линии зависят от связи между ПЛК, контроллерами, датчиками, приводами, промышленными компьютерами и другим сетевым оборудованием. Надежный интерфейс Ethernet поможет поддерживать стабильное соединение во время непрерывной работы.
Промышленные камеры могут генерировать значительные объемы данных изображения. Поэтому высокоскоростное соединение Ethernet важно для передачи информации о проверке между камерами, промышленными компьютерами и системами управления.
Наружное оборудование для мониторинга может подвергаться воздействию дождя, пыли, колебаний температуры и физического воздействия. Соответствующий разъем с классом защиты IP может обеспечить дополнительную защиту интерфейса Ethernet.
Большие светодиодные дисплеи и профессиональное осветительное оборудование часто требуют надежного управления и передачи данных. Разъем с гибкими выходами кабеля и надежной фиксацией упрощает установку в оборудовании с ограниченным пространством.
Шкафы управления могут содержать несколько интерфейсов связи на ограниченной площади. Конфигурации для монтажа на панели и на печатной плате предоставляют дополнительные возможности интеграции для производителей оборудования и системных интеграторов.
При выборе промышленного разъема Ethernet покупатели должны определить область применения, прежде чем сравнивать отдельные продукты. Следующий контрольный список может помочь сузить выбор:
Для индивидуальных проектов покупатели также должны указать ожидаемое количество заказа, длину кабеля, ориентацию разъема, требования к маркировке, предпочтения по материалу корпуса и ограничения при установке. Эти сведения позволяют поставщику рекомендовать конфигурацию, а не просто предлагать стандартную деталь из каталога.
Воссоединение — китайский производитель разъемов с опытом работы в сфере силовой, сигнальной, промышленной автоматизации, водонепроницаемых разъемов и кабельной сборки. Производственные возможности компании включают разработку разъемов, литье под давлением, пайку, резку и зачистку проводов, сборку и сборку кабелей.
Что касается линейки продуктов RJ45, Reunion заявляет, что каждое устройство перед отправкой проходит электрические испытания. Компания также предлагает конфигурации для монтажа на кабеле, панели и печатной плате, а также прямые и угловые кабельные выходы. Эти опции могут быть полезны OEM-производителям и системным интеграторам, разрабатывающим оборудование с различными механическими схемами.
Более широкая производственная деятельность Reunion включает в себя производственные мощности площадью около 4000 квадратных метров, около 150 сотрудников и 10 производственных линий. В ее команду исследований и разработок входят более 10 опытных инженеров, а компания ежегодно сообщает о более чем 30 индивидуальных проектах. Компания также заявляет, что ее система качества включает сертификаты ISO 9001, ISO 14001 и ISO 13485, а для соответствующих продуктов доступна дополнительная документация о соответствии, такая как RoHS и REACH.
Для покупателей, оценивающих поставщика сигнальных разъемов, эти производственные и инженерные возможности могут рассматриваться наряду со спецификациями продукта, процедурами тестирования, требованиями к настройке и ожиданиями доставки.
Сигнальный разъем Reunion RJ45 предназначен для передачи данных со скоростью до 10 Гбит/с при использовании подходящего кабеля CAT6a или CAT7 и совместимого сетевого оборудования. Фактическая производительность системы зависит от всего канала Ethernet, включая кабель, оконечную нагрузку и активные устройства.
Выбранные конфигурации обеспечивают защиту IP67 при соединении, что делает их пригодными для применений, где требуется защита от пыли и воды. Полную установку все равно следует оценить на предмет кабельного ввода, условий сопряжения, конструкции корпуса и воздействия окружающей среды.
Указанная совместимость включает кабели CAT5e, CAT6, CAT6a и CAT7, поддерживающие многожильные или одножильные проводники в указанном диапазоне AWG 26–22.
Промышленный сигнальный разъем RJ45 рассчитан как минимум на 2000 циклов соединения. Это особенно актуально для оборудования, которое требует периодического обслуживания, замены, проверки или обслуживания на месте.
Да. В зависимости от требований проекта настройка может включать конфигурацию, длину кабеля, маркировку, варианты корпуса и другие механические детали. При запросе предложения покупатели должны указать среду применения, характеристики кабеля, метод установки, количество и требуемый график поставки.
Надежное соединение Ethernet начинается с выбора разъема, который соответствует электрическим, механическим и экологическим требованиям всей системы. Для промышленной автоматизации, машинного зрения, наблюдения, светодиодного оборудования и других сетевых устройств интерфейс RJ45 промышленного уровня может обеспечить долговечность и гибкость установки, необходимые по сравнению с обычным офисным сетевым оборудованием.
Воссоединение сочетает в себе совместимость RJ45 с опциями защиты IP, промышленными температурными характеристиками, несколькими конфигурациями монтажа, надежной блокировкой и высокоскоростной передачей Ethernet. Если вы ищетеСигнальный разъем RJ45При OEM-производстве, системной интеграции или оптовых закупках сначала просмотрите требования к кабелю и условиям окружающей среды, а затем обсудите необходимую конфигурацию с командой инженеров.
Готовы разработать надежное Ethernet-соединение для вашего оборудования?Свяжитесь с Reunion для получения технических характеристик, индивидуальных конфигураций, требований к образцам и поддержки при оптовых закупках.связаться с намисегодня, чтобы обсудить ваш проект сигнального разъема RJ45 и получить решение, адаптированное к вашему приложению.
-
