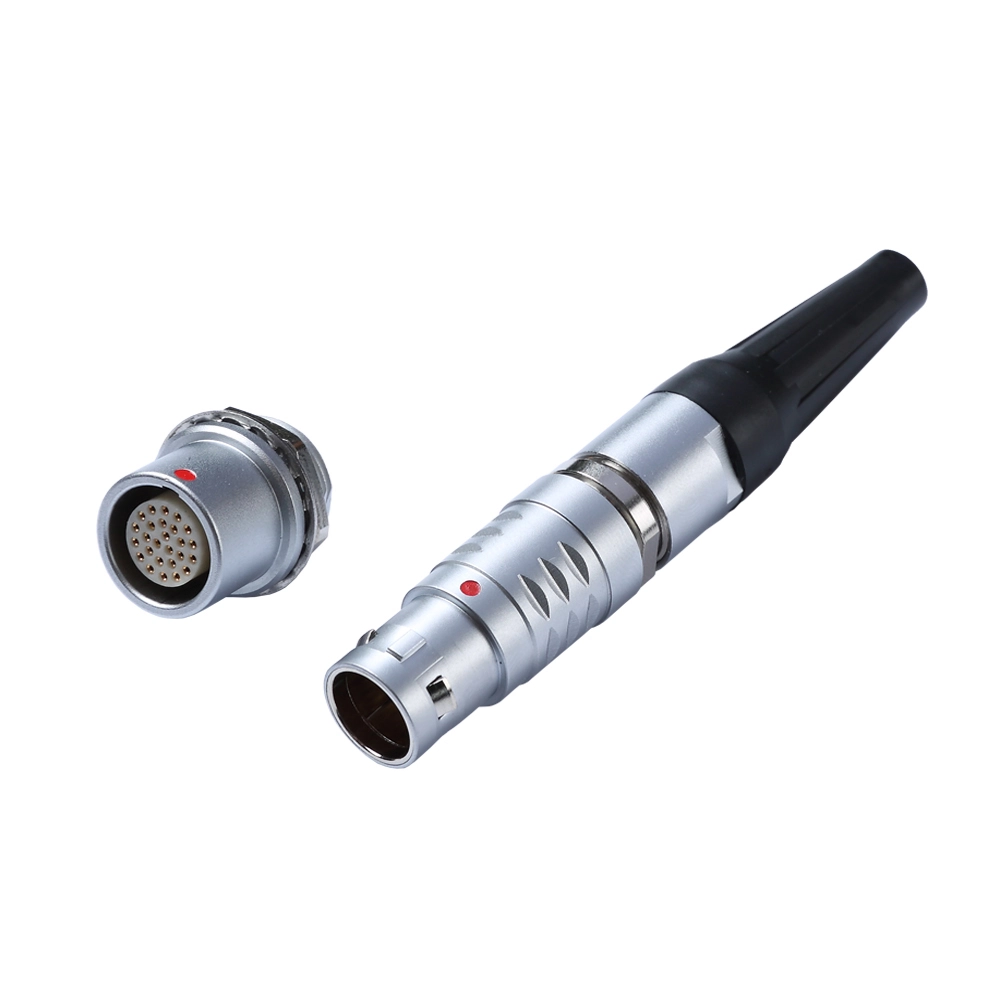

Воссоединениеразрабатывает разъемные решения для приложений, требующих надежных электрических соединений, удобной эксплуатации и компактной интеграции.Металлический двухтактный соединитель серии Bпредставляет собой круглый разъем, разработанный на основе двухтактного самоблокирующегося механизма, который помогает производителям оборудования устанавливать безопасные соединения, одновременно упрощая рутинное соединение и отсоединение в промышленных, контрольно-измерительных, медицинских и других электронных приложениях.
Металлический двухтактный разъем серии A сочетает в себе металлический круглый корпус с двухтактным запирающим механизмом для обеспечения быстрых и надежных электрических соединений. В зависимости от выбранной конфигурации это семейство разъемов может поддерживать несколько вариантов расположения контактов, различные стили монтажа, а также варианты подключения пайки, обжима или подключения печатной платы. Эти характеристики делают его достойным рассмотрения в качестве оборудования, требующего многократного подключения, компактной установки и надежной передачи сигнала или мощности. В этой статье объясняется, как работает разъем, его основные преимущества конструкции, сценарии применения, критерии выбора и вопросы качества. В нем также изложена техническая информация, которую покупатели должны подтвердить в Reunion, прежде чем выбирать разъем для новой конструкции или проекта замены.
Металлический двухтактный разъем серии A представляет собой круглый электрический разъем, в котором используется двухтактный самофиксирующийся механизм для соединения и отключения сопрягаемых компонентов. В отличие от обычных резьбовых разъемов, которые обычно требуют затяжки с вращением, конструкция «тяни-толкай» позволяет пользователям устанавливать соединение, вставляя вилку в подходящую розетку. Запирающий механизм срабатывает при правильном соединении разъема и освобождается посредством предусмотренного тянущего действия.
Металлический корпус обеспечивает надежный механический интерфейс и может способствовать электромагнитной совместимости, если экранирующая конструкция разъема правильно интегрирована в оборудование. В зависимости от конфигурации разъем может поддерживать передачу электрического сигнала, подачу питания или сочетание требований схемы.
Информация о продуктах Reunion серии B охватывает разъемы различных размеров и конфигураций. Доступные варианты могут включать прямые или угловые конструкции, различное расположение контактов и альтернативные методы подключения. Покупателям следует ознакомиться с соответствующими чертежами и спецификациями продукта, чтобы проверить точные характеристики выбранной модели.
Для получения подробной информации о продукте посетите страницу металлического двухтактного соединителя Reunion серии B.
Механизм «тяни-толкай» предназначен для упрощения операций электрического подключения без ущерба для безопасности сопряженного интерфейса. Его работу можно представить в три этапа.
Этот принцип работы особенно полезен в оборудовании, требующем частой замены соединений, доступа для обслуживания или эксплуатации в ограниченном пространстве. Это может сократить время, затрачиваемое на повторяющиеся операции с разъемами, по сравнению с системами соединений, требующими нескольких этапов затяжки.
Однако механизм блокировки не следует рассматривать как замену правильной установки. Натяжение кабеля, несоосность разъема, несовместимость сопрягаемых деталей и неправильное обращение все равно могут ухудшить качество соединения. Пользователи должны следовать инструкциям производителя по соединению, разъединению и прокладке кабелей.
Самозащелкивающаяся конструкция обеспечивает быстрое соединение и намеренное освобождение. Это полезно, когда операторам необходимо регулярно подключать или отключать электрические цепи без многократного поворота накидной гайки.
Металлический корпус обеспечивает прочную конструкцию разъема и может поддерживать непрерывность экранирования в правильно спроектированных системах. Эффективная защита от электромагнитных помех зависит от всего соединения, включая контакт оболочки, экранирование кабеля, заземление и качество установки.
Различные конструкции оборудования требуют разного количества электрических цепей. Семейство B-серии включает в себя несколько конфигураций контактов, что позволяет инженерам оценивать варианты в зависимости от количества сигналов, требований к питанию, доступного пространства и архитектуры проводки. Точное количество контактов и их электрические характеристики необходимо уточнить для выбранной модели.
В зависимости от конфигурации продукта варианты завершения могут включать в себя:
Прежде чем выбирать разъем, следует оценить стиль контакта, размер проводника, монтажный инструмент и пространство для установки.
Ключевые элементы помогают направить штекер в правильную ориентацию сопряжения. Это может снизить риск неправильного выравнивания и улучшить согласованность сборки, особенно если оборудование содержит несколько одинаковых разъемов.
Металлический двухтактный соединитель серии B можно рассматривать как оборудование, которое отличается компактным круглым интерфейсом и удобством подключения. Фактическая пригодность зависит от электрических, механических и экологических характеристик выбранной модели.
Для медицинских, критически важных для безопасности или других регулируемых применений разъем должен соответствовать требованиям конструкции всего оборудования. Общее описание продукта разъема не обеспечивает независимого соответствия каждому стандарту для конкретного применения.
Выбор разъема только по внешнему виду или размеру корпуса может привести к проблемам совместимости. Инженеры и отделы закупок должны оценить все электрические и механические требования перед размещением заказа.
Определите, сколько силовых и сигнальных цепей необходимо оборудованию. Учитывайте предполагаемую архитектуру проводки и убедитесь, что выбранная вставка поддерживает требуемое расположение контактов. Не предполагайте, что разъемы с одинаковыми внешними размерами имеют идентичную внутреннюю компоновку.
Проверьте номинальный ток и рабочее напряжение для точной конфигурации разъема. Эти значения могут варьироваться в зависимости от диаметра контакта, количества контактов, размера проводника, температуры и условий эксплуатации. Максимальный рейтинг одной модели никогда не должен автоматически применяться ко всей серии.
Выбирайте пайку, обжимку или заделку печатной платы в соответствии с конструкцией оборудования и производственным процессом. Подтвердите необходимый инструмент, спецификацию кабеля, расположение печатной платы и доступное пространство для сборки.
Проверьте номера деталей вилки и розетки, размеры корпуса, вырез в панели, способ монтажа и диапазон диаметров кабеля. Для проектов замены сравните существующие чертежи разъема и расположение контактов, а не полагайтесь только на название продукта.
Проверьте рабочую температуру, влажность, вибрацию, механические удары, воздействие коррозии и защиту от проникновения. Выберите уровень защиты, соответствующий предполагаемой среде, и убедитесь, что все собранное соединение соответствует требованиям.
В следующей таблице приведены основные факторы, которые следует учитывать при оценке разъема серии B для новой конструкции оборудования.
| Фактор выбора | Что проверить | Почему это важно |
|---|---|---|
| Количество контактов | Количество и расположение электрических контактов | Гарантирует, что разъем поддерживает необходимые цепи. |
| Электрические характеристики | Номинальный ток, рабочее напряжение и характеристики контактов | Помогает предотвратить электрическое перенапряжение и неподходящие условия эксплуатации. |
| Тип завершения | Конфигурация пайки, обжима или печатной платы | Определяет метод проводки, инструменты и требования к сборке. |
| Ориентация разъема | Прямая или угловая конструкция, если таковая имеется. | Помогает организовать прокладку кабеля и место для установки |
| Блокировка и выравнивание | Совместимые сопрягаемые детали и расположение шпонок | Снижает риск неправильного соединения и непреднамеренного отсоединения. |
| Защита окружающей среды | Степень защиты IP, температура, влажность, вибрация и коррозионные условия. | Поддерживает надежную работу в предполагаемой среде. |
| Требования к обслуживанию | Ожидаемая частота стыковок и доступ для технического обслуживания | Помогает определить, соответствует ли разъем рабочему процессу. |
Эта таблица представляет собой контрольный список для выбора, а не замену официальной спецификации продукта. Подтвердите каждое критическое значение в соответствии с текущей технической документацией для точного номера детали.
Правильная установка помогает сохранить работоспособность разъема на протяжении всего срока службы оборудования. Даже хорошо спроектированный разъем может преждевременно выйти из строя, если он собран неправильно или подвергается воздействию условий, выходящих за пределы номинальных значений.
Методы очистки и смазочные материалы, если таковые разрешены, должны соответствовать инструкциям производителя. Неутвержденные химикаты или абразивные инструменты могут повредить контактное покрытие, изоляцию или уплотнительные компоненты.
Для OEM-проектов и повторных производственных заказов качество разъемов следует оценивать на основе документированных требований, а не только общих претензий. Структурированная оценка может помочь отделам закупок сравнить поставщиков и снизить риски интеграции.
Прежде чем утвердить соединитель, учтите следующие моменты:
Страница продукта Reunion серии B обеспечивает отправную точку для оценки продукта. Для принятия важных проектных решений покупатели должны получить текущие спецификации конкретной модели и подтвердить, что предлагаемая конфигурация соответствует их требованиям.
Его основным преимуществом является сочетание двухтактного самоблокирующегося действия и металлической круглой конструкции разъема. Такая конструкция может упростить многократное соединение и отсоединение, обеспечивая при этом безопасные соединения в совместимом оборудовании.
В зависимости от выбранной модели варианты могут включать контакты под пайку, обжимку и контакты на печатную плату. Покупатели должны подтвердить доступный стиль заделки и требования к сборке для точного номера детали.
Он может подойти для совместимого медицинского и диагностического оборудования, если его электрические, механические, чистящие и экологические требования соответствуют условиям применения. Перед использованием производитель комплектного устройства должен проверить все соответствующие нормативные требования и требования безопасности.
Нет. Защита окружающей среды зависит от конструкции и конфигурации разъема. Покупатели должны проверить заявленный класс IP и определить, применим ли он к сопряженному узлу, несопряженному разъему или другому указанному состоянию. Не думайте, что металлический корпус сам по себе обеспечивает водонепроницаемую защиту.
Укажите необходимое количество контактов, электрические характеристики, типы вилок и розеток, метод подключения, размеры кабеля, требования к монтажу, условия эксплуатации и предполагаемый объем заказа. Существующий номер детали, чертеж или образец также могут помочь поставщику оценить совместимость.
Металлический двухтактный разъем серии B может быть практичным выбором для оборудования, требующего удобного подключения, надежной самофиксации и компактного круглого электрического интерфейса. Правильная конфигурация зависит от количества контактов, номинальных значений тока и напряжения, метода подключения, механической совместимости и требований к окружающей среде. Проверяя подробные спецификации и проверяя разъем в предполагаемом оборудовании, инженеры и отделы закупок могут принимать более уверенные решения о выборе поставщиков. Изучите металлический двухтактный соединитель серии B от Reunion, чтобы просмотреть доступную информацию о продукте. Если вы планируете новую конструкцию, заменяете существующий разъем или закупаете компоненты для серийного производства,связаться с намичтобы обсудить ваши технические требования, подтвердить совместимые конфигурации и запросить подробную информацию о продукте для вашего приложения.
-
