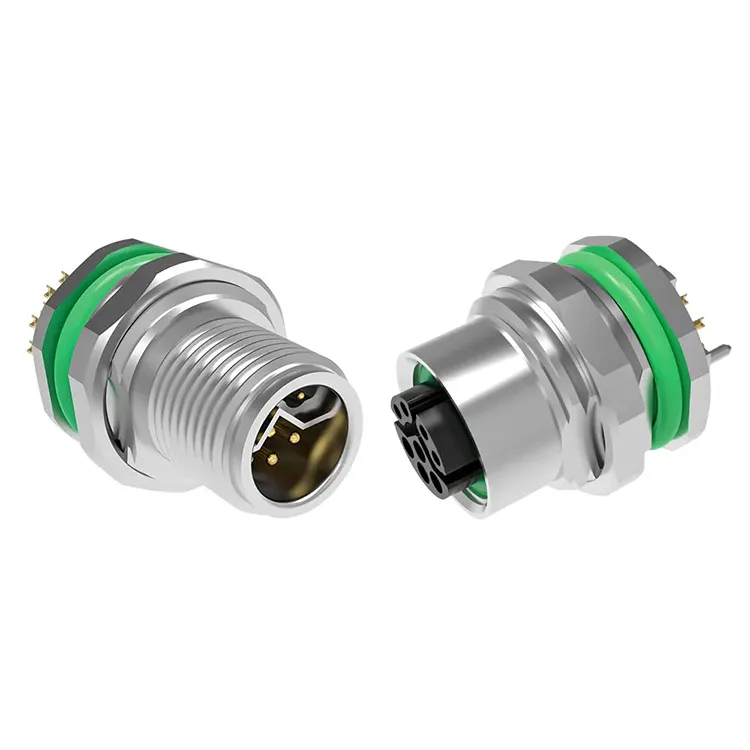

Как промышленный разъем серии M12 может повысить надежность современных систем автоматизации

ВоссоединениеобеспечиваетПромышленный разъем серии M12в качестве универсального межсетевого решения для автоматизации производства, датчиков, исполнительных механизмов, систем полевых шин, промышленного Ethernet и распределения электроэнергии. Благодаря конфигурациям с 2–17 контактами, множеству вариантов кодирования, защите IP67, а также вариантам экранирования и кабельных сборок это семейство разъемов предназначено для сложных промышленных условий, где важны стабильные электрические и механические соединения.

Разъем M12 — это больше, чем просто компактный круглый разъем. Его стандартизированный резьбовой интерфейс, система кодирования, защита от воздействия окружающей среды и широкие электрические конфигурации делают его важной технологией подключения для современного оборудования автоматизации. Серия M12 может поддерживать самые разные приложения: от датчиков и устройств IO-Link до PROFIBUS, DeviceNet, CANopen, промышленного Ethernet, сервосистем и распределения питания постоянного тока. В этом руководстве объясняются ключевые характеристики, варианты кодирования, сценарии применения, факторы выбора и вопросы качества, которые инженеры и отделы закупок должны учитывать при выборе промышленного разъема M12.

Почему разъем M12 широко используется в промышленной автоматизации?

Промышленному оборудованию необходимы соединения, которые остаются стабильными, несмотря на вибрацию, влажность, изменения температуры, пыль и частое техническое обслуживание. Формат M12 отвечает этим требованиям благодаря компактной круглой конструкции и механизму резьбового соединения.

Для инженеров по автоматизации одним из его главных преимуществ является гибкость. Различные конфигурации кодирования M12 предназначены для различных электрических и коммуникационных функций, помогая предотвратить несовместимые соединения. Таким образом, разъем можно интегрировать в датчики, исполнительные механизмы, шкафы управления, полевые устройства, двигатели, сети Ethernet и другое промышленное оборудование.

В спецификациях продукции Reunion указано, что серия M12 разработана в соответствии с соответствующими стандартами DIN EN 61076-2-101/109/111 и может обеспечить защиту IP67 при соединении. Ассортимент продукции также включает экранированные и неэкранированные конфигурации, предоставляющие возможности для приложений с различными требованиями к электромагнитной совместимости.

Для промышленных пользователей такое сочетание стандартизированных размеров, вариантов кодирования, защиты окружающей среды и гибкости применения может упростить проектирование и обслуживание проводки.

Каковы основные характеристики промышленного разъема M12?

Выбор разъема только исходя из его физического размера может привести к неподходящему соединению. Перед покупкой следует учитывать электрические характеристики, кодирование, количество контактов, экранирование, защиту окружающей среды и метод подключения.

Параметр	Типичный диапазон/функции серии M12	Рассмотрение заявки
Количество контактов	2–17 контактов в зависимости от кода	Выбирайте в соответствии с требованиями к мощности и сигналу
Текущий рейтинг	Примерно 0,5–16 А в зависимости от кода.	Важно для датчиков, исполнительных механизмов, двигателей и силовых цепей.
Номинальное напряжение	Примерно 30–630 В в зависимости от конфигурации	Должно соответствовать рабочему напряжению оборудования.
Рейтинг защиты	IP67 при соединении	Подходит для многих пыльных, влажных и промывных сред.
Контактный материал	Латунь с позолотой	Поддерживает стабильный электрический контакт и устойчивость к коррозии.
Изолятор	ПА66	Обеспечивает электрическую изоляцию внутри разъема.
Контактное сопротивление	≤3 мОм для указанного диапазона	Более низкое сопротивление помогает поддерживать электрический КПД.
Температурный диапазон	от -25°С до +85°С	Проверьте соответствие реальной операционной среде.
Экранирование	Экранированные и неэкранированные версии.	Экранирование может быть важным в условиях электрического шума.
Экологическое соответствие	Материалы, соответствующие требованиям RoHS	Полезно для проектов с экологическими требованиями.

Точный номинал всегда зависит от выбранной кодировки и конфигурации. Например, в опубликованных спецификациях производителя указаны более высокие текущие возможности для версий S-кода и L-кода, чем для некоторых конфигураций, ориентированных на сигнал. Поэтому код разъема следует выбирать вместе с электрическими требованиями, а не рассматривать как второстепенную деталь.

Чем отличаются варианты кодирования M12?

Кодировка M12 является одним из наиболее важных факторов при выборе промышленного разъема. Различные схемы расположения клавиш предназначены для различных электрических или коммуникационных функций.

А-код:Обычно используется для датчиков, исполнительных механизмов, устройств IO-Link и приложений с сигналами постоянного тока. Конфигурации могут варьироваться от 2 до 17 контактов.
B-код:Обычно ассоциируется с PROFIBUS, DeviceNet и другими приложениями полевой шины.
C-код:Разработан для приложений с питанием переменного тока и доступен в нескольких конфигурациях контактов.
D-код:Используется для промышленных приложений Ethernet, таких как сетевые соединения со скоростью 100 Мбит/с.
X-код:Разработан для высокоскоростных приложений Ethernet и обычно использует 8-контактную конфигурацию.
S-код:Предназначен для сильноточных источников переменного тока и сервоприводов.
L-код:Предназначен для распределения электроэнергии постоянного тока и требований к более высоким токам.

Система кодирования помогает снизить вероятность подключения несовместимых цепей. Прежде чем дорабатывать компонент, инженеры должны подтвердить код разъема, расположение контактов, напряжение, ток и интерфейс сопряжения, указанные производителем оборудования.

Где обычно используются промышленные разъемы M12?

Компактный форм-фактор и защита окружающей среды разъемов M12 делают их пригодными для многих точек промышленного подключения.

Автоматизация производства

Разъемы M12 часто используются для подключения датчиков приближения, фотоэлектрических датчиков, исполнительных механизмов, модулей ввода-вывода и устройств управления. Их стандартизированный интерфейс может упростить подключение и обслуживание машины.

Промышленный Ethernet

Конфигурации D-кода и X-кода можно использовать для соединений в промышленных сетях. На автоматизированных производственных линиях надежные соединения Ethernet важны для связи между полевыми устройствами, контроллерами, коммутаторами и другим сетевым оборудованием.

Робототехника и системы движения

Роботизированное оборудование может подвергать разъемы вибрации и повторяющимся движениям. Система резьбового соединения обеспечивает механическое соединение, предназначенное для предотвращения случайного ослабления при нормальных условиях эксплуатации.

Наружное и моющее оборудование

Имея степень защиты IP67 при правильном соединении, подходящие конфигурации M12 могут использоваться в средах, где оборудование может подвергаться воздействию воды, пыли или в процессе регулярной очистки. Правильная установка и герметизация имеют важное значение для достижения указанного уровня защиты.

Распределение мощности

Опции S-кода и L-кода расширяют возможности платформы M12 за пределы сигналов малой мощности. В зависимости от выбранной конфигурации серия может поддерживать силовые соединения переменного или постоянного тока с большим током для промышленного оборудования.

Как выбрать правильный разъем M12?

Систематический процесс выбора может помочь избежать проблем совместимости и ненужных затрат на замену. Прежде чем сделать заказ, оцените следующие факторы:

Определите приложение:Определите, предназначено ли соединение для датчиков, передачи данных, питания, двигателей или смешанных функций.
Подтвердите кодировку:Выберите A, B, C, D, X, S, L или другую подходящую конфигурацию в зависимости от интерфейса оборудования.
Проверьте требования к контактам:Убедитесь, что количество контактов достаточно для всех необходимых силовых и сигнальных цепей.
Проверьте электрические параметры:Сравните номинальные значения напряжения и тока разъема с фактическими требованиями системы.
Оцените условия окружающей среды:Учитывайте воду, пыль, химикаты, вибрацию, температуру и воздействие окружающей среды.
Определите требования к экранированию:Экранированные версии можно рассматривать там, где электромагнитные помехи могут повлиять на целостность сигнала.
Выберите завершение:В зависимости от конструкции оборудования варианты могут включать пайку, пайку погружением, обжим или вывод со свободным выводом.
Подтвердите требования к кабелю:Материал кабеля, длина, гибкость, радиус изгиба и ориентация разъема должны соответствовать условиям установки.

Для проектов, включающих несколько типов разъемов, также полезно подготовить график подключений, в котором будет указано устройство, код разъема, количество контактов, электрическая функция, характеристики кабеля и сопряженный интерфейс. Это представляет собой практическое руководство для групп закупок и производства.

Какие факторы качества следует проверять покупателям?

Качество промышленных разъемов тесно связано с долговременной стабильностью соединения. Продукт может выглядеть похожим внешне, но при этом иметь существенные различия в контактных материалах, покрытии, уплотнении, согласованности сборки и электрических проверках.

Воссоединение заявляет, что в ее серии M12 используются латунные контакты с позолотой, изоляторы PA66 и заявленное контактное сопротивление не более 3 мОм. Производитель также описывает 100% электрические испытания для каждого устройства и проверку погружения на уровне IP67 на уровне партии. В опубликованной информации о качестве также указаны стандарты ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 и соответствие RoHS в рамках системы качества и соответствия.

Для отделов закупок особенно полезны следующие контрольные точки качества:

Характеристики материала и покрытия
Контактное сопротивление и характеристики изоляции
Проверка защиты IP
Требования к механическому циклу сопряжения
Характеристики экранирования, где это применимо
Процедуры электрических испытаний
Отслеживание партий и документация по проверке
Согласованность сборки и заделки кабеля

Эти факторы обеспечивают более полную основу для оценки промышленного разъема, чем цена за единицу продукции. Для OEM-проектов и крупных проектов инженерная поддержка, возможность индивидуальной настройки, отслеживание производства и стабильность поставок также могут влиять на общую стоимость закупок.

Часто задаваемые вопросы о промышленных разъемах M12

Что такое промышленный разъем серии M12?

Промышленный разъем серии M12 представляет собой компактный круглый разъем с номинальной резьбой 12 мм. Он широко используется для промышленных датчиков, исполнительных механизмов, средств автоматизации, сетей связи и силовых соединений. Различные конфигурации кодирования и контактов позволяют одной и той же общей платформе разъема использоваться для разных приложений.

Является ли разъем M12 водонепроницаемым?

Подходящие конфигурации M12 могут обеспечить защиту IP67 при правильном соединении. Это означает, что указанный продукт может обеспечить защиту от проникновения пыли и временного погружения в воду при определенных условиях испытаний. Фактическая производительность зависит от правильного сопряжения, уплотнительных компонентов, установки и конфигурации продукта.

В чем разница между разъемами M12 с кодом A и кодом D?

Разъемы M12 с кодом A обычно используются для датчиков, исполнительных механизмов, IO-Link и приложений общего назначения или постоянного тока, а версии с кодом D в первую очередь предназначены для приложений промышленного Ethernet. Кодировка предотвращает случайное соединение разъема неправильного типа.

Могут ли разъемы M12 передавать как питание, так и данные?

Да, в зависимости от конфигурации. Определенные схемы A-кода могут сочетать функции питания и сигнала, в то время как приложения, требующие более высокой мощности и отдельной передачи данных, могут использовать разные коды M12 для своих соответствующих цепей.

Как выбрать правильный разъем M12 для моей машины?

Начните с интерфейса устройства и определите необходимую кодировку, количество контактов, напряжение, ток, протокол связи, экранирование, степень защиты, тип кабеля и метод подключения. Если разъем является заменяемым компонентом, также рекомендуется использовать оригинальный номер детали или чертеж оборудования.

Заключение

Промышленный разъем серии M12 представляет собой стандартизированное и адаптируемое решение для подключения современных систем автоматизации. Диапазон вариантов кодирования, конфигураций контактов, электрических характеристик, вариантов экранирования и защиты IP67 позволяет ему поддерживать все: от датчиков и устройств IO-Link до промышленного Ethernet и приложений с высоким током. Для OEM-производителей, системных интеграторов и производителей промышленного оборудования выбор разъема в соответствии с полными электрическими и экологическими спецификациями имеет важное значение для надежной работы в полевых условиях. Если вам нужна помощь в выборе подходящей конфигурации, индивидуальной кабельной сборки или объемного решения для вашего приложения,связаться с намичтобы обсудить ваши требования с инженерно-производственной командой Reunion.
