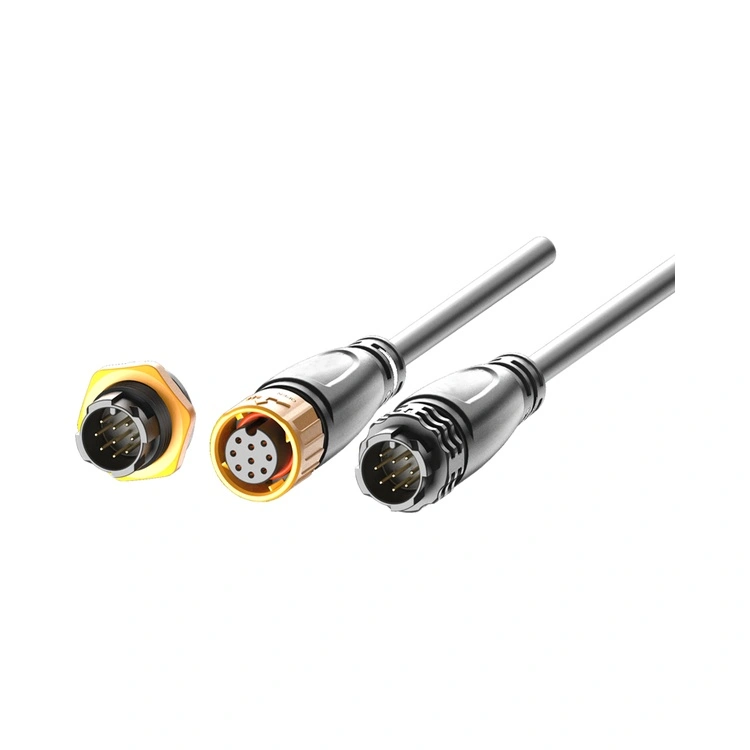

Водонепроницаемый разъем серии M25 — это промышленное межсоединение Reunion с самой высокой пропускной способностью в семействе M-серии, предназначенное для приложений, где существенная подача электроэнергии должна сочетаться с защитой окружающей среды. Этот круглый разъем с резьбой сочетает в себе прочный 25-миллиметровый интерфейс с уплотнением класса IP67/IP68, что делает его подходящим для тяжелонагруженного оборудования, соединений двигателей, систем распределения электроэнергии, инфраструктуры зарядки электромобилей и установок возобновляемых источников энергии, где влага, пыль и вибрация являются постоянными проблемами.

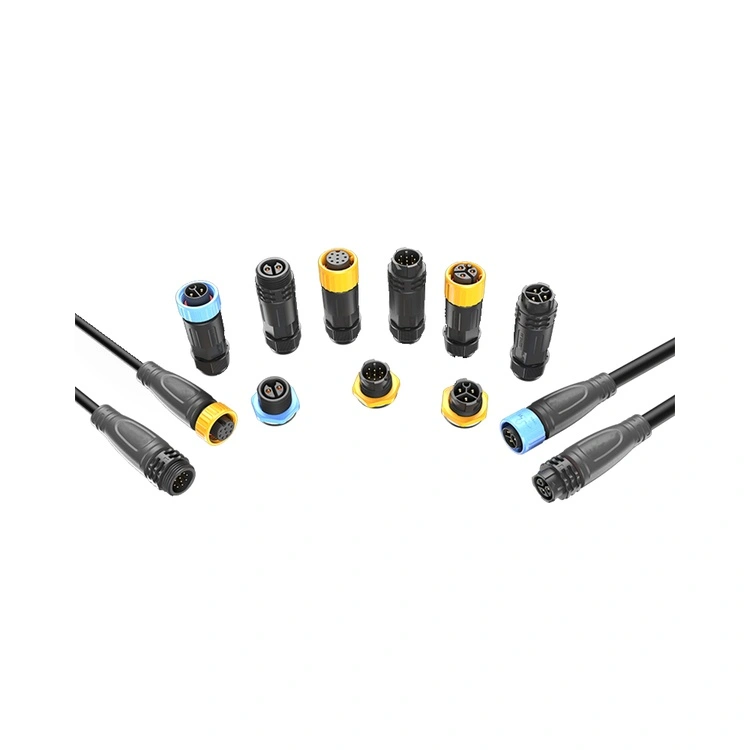

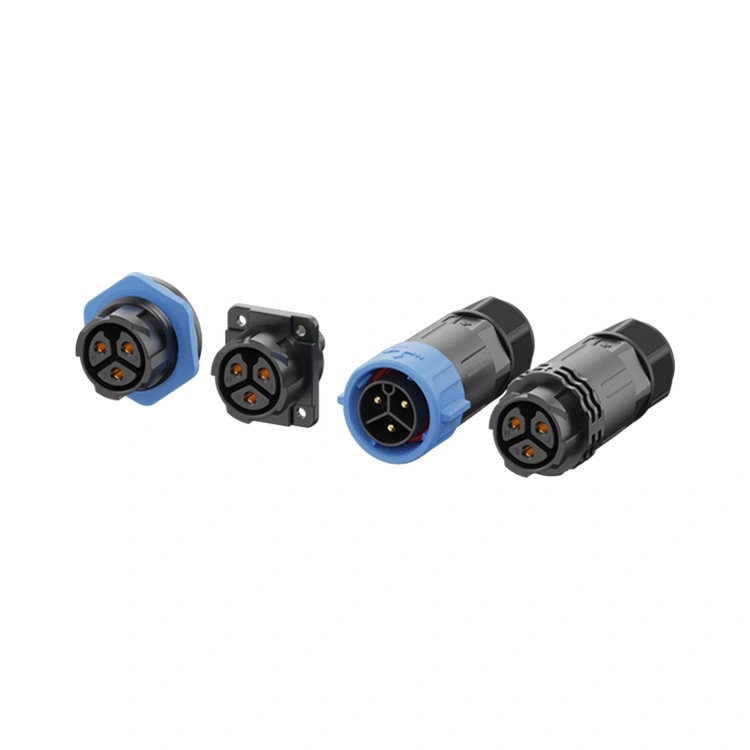

Серия M25, доступная в конфигурациях с числом контактов от 2 до 12 контактов, включая гибридные варианты сигналов питания (5, 3+9 контактов), сочетающих в одном корпусе сильноточные силовые контакты с низковольтными сигнальными контактами, поддерживает широкий спектр применений с высокой мощностью.
Контакты изготовлены из латуни с селективным золотым покрытием, что обеспечивает низкое и стабильное контактное сопротивление в течение сотен циклов соединения. Максимальный поддерживаемый ток составляет 30 А на контакт.

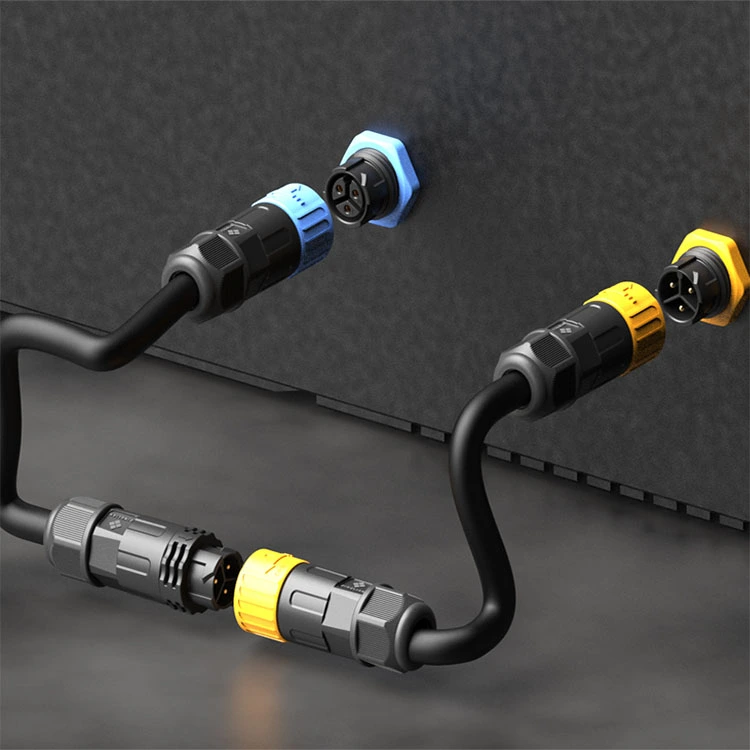

Reunion производит серию M25 посредством вертикально интегрированного процесса — от точной обработки до автоматизированной сборки и 100% электрических испытаний. Доступны версии для монтажа на панели и на кабеле с пайкой.
| Особенность | Выгода |
| Номинальный ток до 30А | Выдерживает самые высокие силовые нагрузки в серии M — подходит для тяжелых двигателей, зарядных устройств для электромобилей и промышленного распределения электроэнергии. |
| IP67 водонепроницаемый | Выдерживает пыль, временное и длительное погружение — надежен для использования на открытом воздухе и при промывке. |

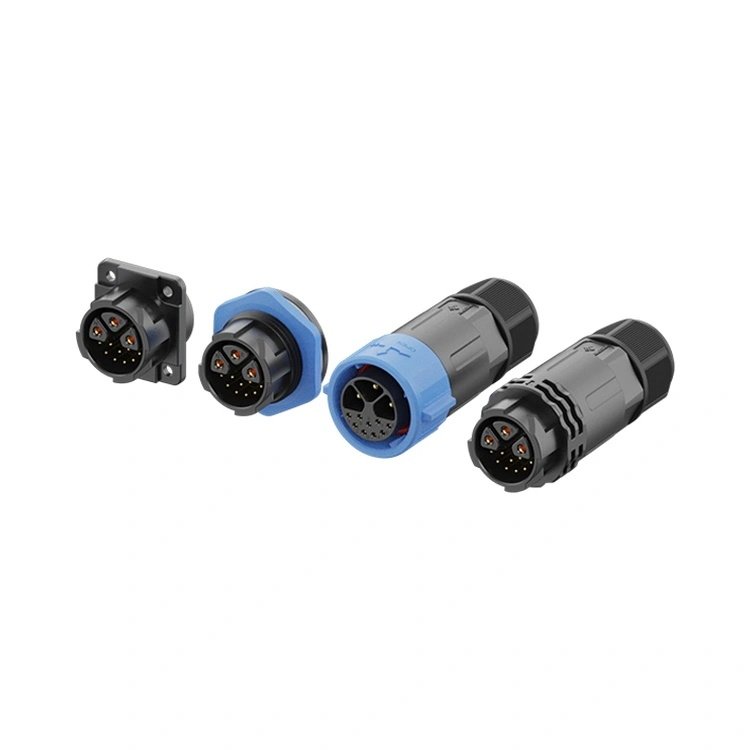

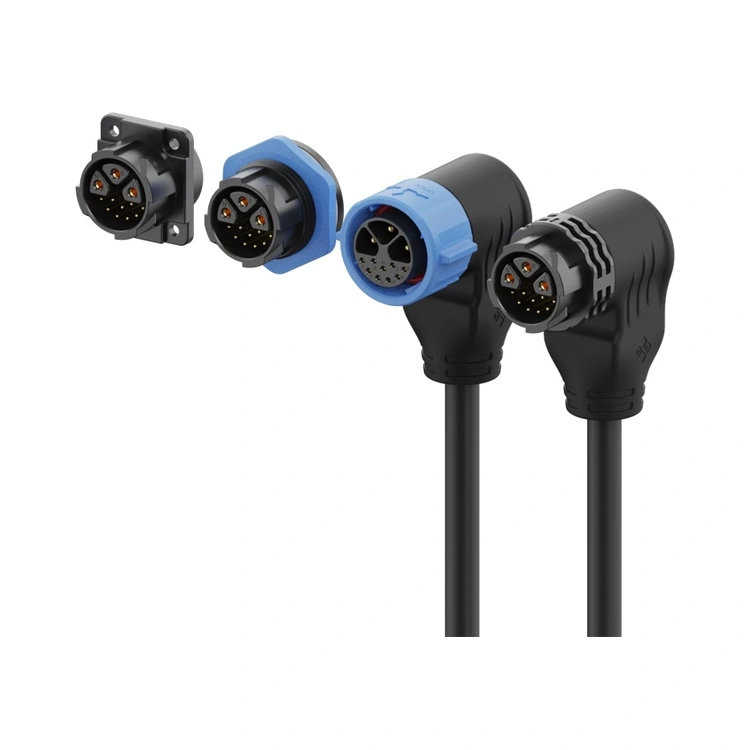

| Гибридные варианты 3+2, 3+5, 3+9 контактов | Сочетает в одном разъеме сильноточные силовые контакты (до 20 А) и низковольтные сигнальные контакты, что позволяет сократить количество кабелей и пространство на панели. |
| Резьбовой стопорный механизм | Виброустойчивое соединение — предотвращает расшатывание от движения тяжелой техники и термоциклирования. |
| Позолоченные латунные контакты | Низкое контактное сопротивление (≤3 мОм) и защита от коррозии — сохраняют работоспособность во влажной среде и на открытом воздухе. |
| Высокотемпературный термопластичный изолятор | Работа от -40°C до +105°C — охватывает экстремальные промышленные и наружные температурные условия. |
| Полностью пластиковый корпус | Высокотемпературные термопластичные материалы. Подходит для суровых условий. |
| Несколько вариантов завершения | Пайка, пайка погружением — адаптируется к различным методам сборки. |
| Параметр | 2-контактный | 3-контактный | 4-контактный | 5-контактный | 6-контактный | 3+2-контактный | 3+5-контактный | 3+9-контактный |
| Номинальное напряжение | 250 В | 250 В | 250 В | 250 В | 250 В | 250 В/50 В | 250 В/50 В | 250 В/50 В |
| Текущий рейтинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Секция провода | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |
Рабочая температура:-40°С ~ +105°С
Рейтинг защиты:IP65/IP67/IP68 (сопряженное состояние)
Материал корпуса:Высокотемпературный термопласт
Контактный материал:Позолоченная латунь
Контактное сопротивление:≤3 мОм
Циклы спаривания:≥500
Класс воспламеняемости:УЛ 94 В-0
Все материалы соответствуют требованиям RoHS
| Аспект | Серия Реюньон М25 | Премиальные европейские бренды M25 | Недорогой M25 без торговой марки |
| Цена | Цена, оптимальная для объемов | в 3-4 раза выше | Дешевле заранее |
| Текущий рейтинг | До 30А | Типичный до 25 А | Переменная, часто завышенная |
| Гибридные варианты | 3+2, 3+5,3+9 – стандарт | Ограниченный | Не предлагается |
| IP67 Проверка | Пакетное тестирование погружением | Тестировано партиями | Не проверено |
| 100% электрические испытания | Каждая единица | На основе выборки | Случайно или нет |
| Золотое покрытие | стандартный | ≥0,2-0,4 мкм | Тонкий или нет |
| Прослеживаемость | ERP прослеживается от смолы до готового соединителя | Да | Никто |
| Время выполнения | 12-15 дней | 4-8 недель | Непредсказуемый |
| Минимальный заказ на заказ | Низкий (100 шт.) | Высокий (500+) | Не предлагается |
| Техническая поддержка | Круглосуточный ответ от команды инженеров из 10 человек | Хорошо, но медленнее | Ограниченный |
| Сертификаты ИСО | 9001, 14001, 13485 | Обычно 9001 | Обычно нет |
Преимущество Реюньона: Вы получаете документально подтвержденную степень защиты IP67, гибридные конфигурации силовых сигналов и номинальный ток до 30 А — и все это по выгодной цене, без премиальной стоимости европейских брендов.
| Сертификация | Объем |
| ИСО 9001:2015 | Управление качеством — проектирование, производство и послепродажное обслуживание. |
| ИСО 14001:2015 | Управление окружающей средой — проверенное сокращение отходов и устойчивые методы. |
| ИСО 13485:2016 | Управление качеством медицинского оборудования — применимо к M25, используемому в диагностическом или мониторинговом оборудовании. |
| UL признан | Сертификация безопасности на уровне компонентов для рынков Северной Америки. |
| РоХС | Ограничение использования опасных веществ — соответствие директиве ЕС. |
| Рассмотрение | М20 | М25 |
| Максимальный ток | 20А | 30А |
| Механическая прочность | Стандартный | Более прочный — корпус большего размера, более толстые стенки. |
| Емкость кабеля | До 2,0 мм² | До 4,0 мм² |
| Пространство панели | Более компактный | Требуется вырез большего размера |
| Гибридные варианты | Нет | 3+2, 3+5,3+9 |
Выбирайте M25, когда:
Для работы в тяжелых условиях требуется максимальная механическая прочность.
В вашем приложении используются кабели большего размера или более высокие механические нагрузки.
Вам понадобится самый большой снаряд, чтобы с ним можно было легко обращаться руками в перчатках.
Пространство на панели позволяет сделать вырез шириной 25 мм.
Выбирайте M20, когда пространство на панели ограничено или приложение не требует дополнительной механической прочности.
Да, серия M25 хорошо подходит для инфраструктуры зарядки электромобилей, особенно для:
Зарядные станции переменного тока.
Бортовые зарядные устройства (умеренные постоянные токи).
Интерфейсы системы управления аккумулятором (питание + сигнал).
Номинальный ток 30 А, степень защиты IP67 и гибридные конфигурации силовых сигналов делают M25 практичным выбором для многих приложений зарядки электромобилей. Для быстрой зарядки постоянным током (100 А+) мы рекомендуем промышленные разъемы большего размера, специально разработанные для сильноточных приложений постоянного тока.
Для достижения и поддержания уровня защиты IP67 компания Reunion рекомендует:
Сопряженный крутящий момент – Затягивайте накидную гайку вручную до тех пор, пока уплотнительное кольцо не коснется поверхности панели, затем примените дополнительный крутящий момент 1,2–1,5 Нм с помощью динамометрического ключа. Не превышайте 1,8 Нм.
Проверка уплотнительного кольца – Замените уплотнительное кольцо, если видна деформация, растрескивание или затвердевание.
График замены – При использовании в тяжелых условиях (ежедневная промывка, работа на открытом воздухе) заменяйте уплотнительные кольца ежегодно. Для стандартных промышленных условий каждые 2–3 года.
Радиус изгиба кабеля– Поддерживайте диаметр кабеля на входе разъема не менее 5×.
Ориентация кабеля– При использовании на открытом воздухе или при промывке ориентируйте выход кабеля вниз, чтобы предотвратить скопление жидкости вблизи места соединения уплотнения.
