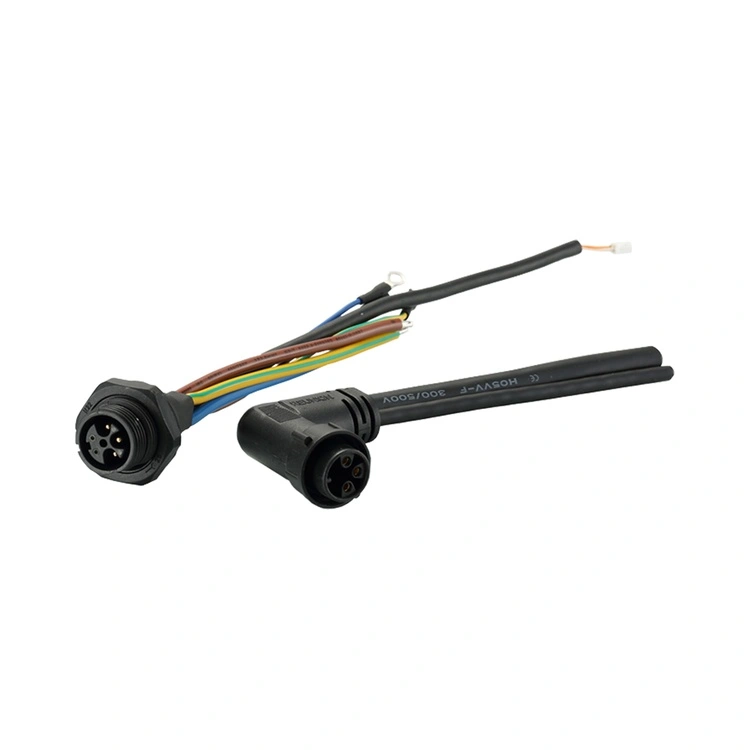

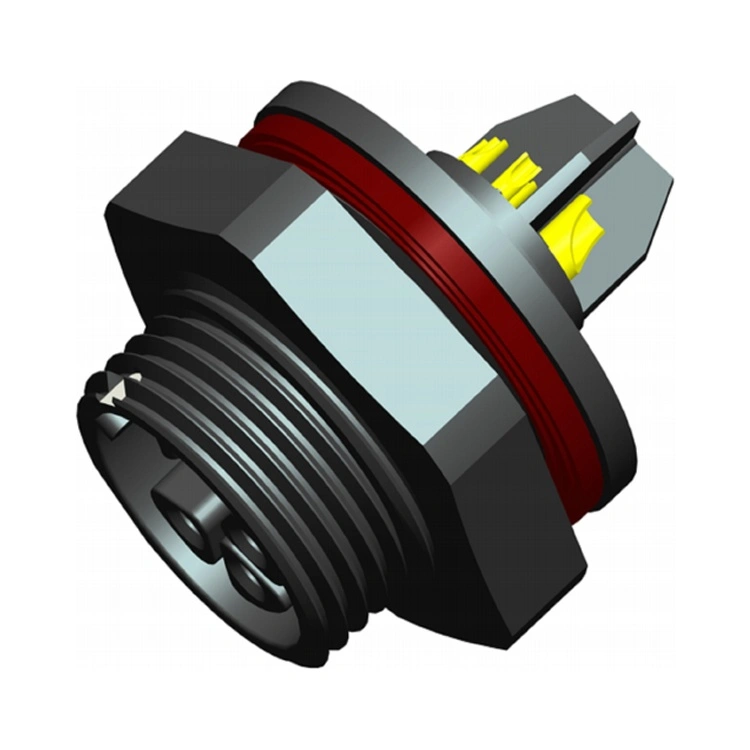

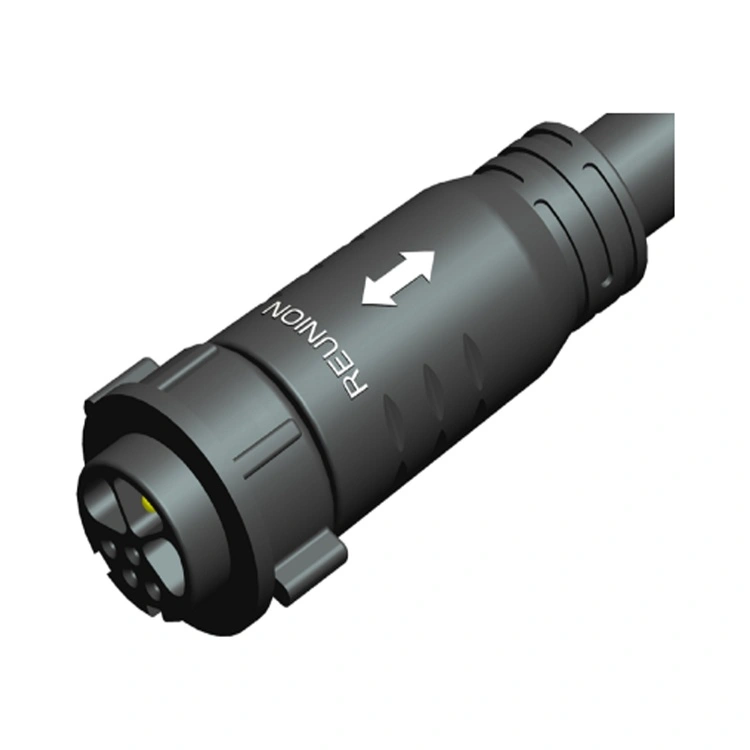

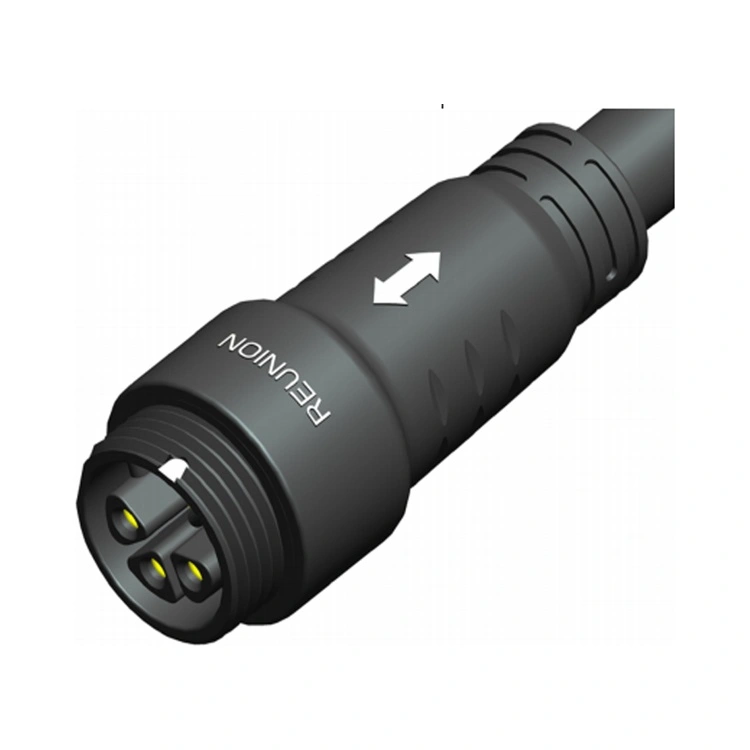

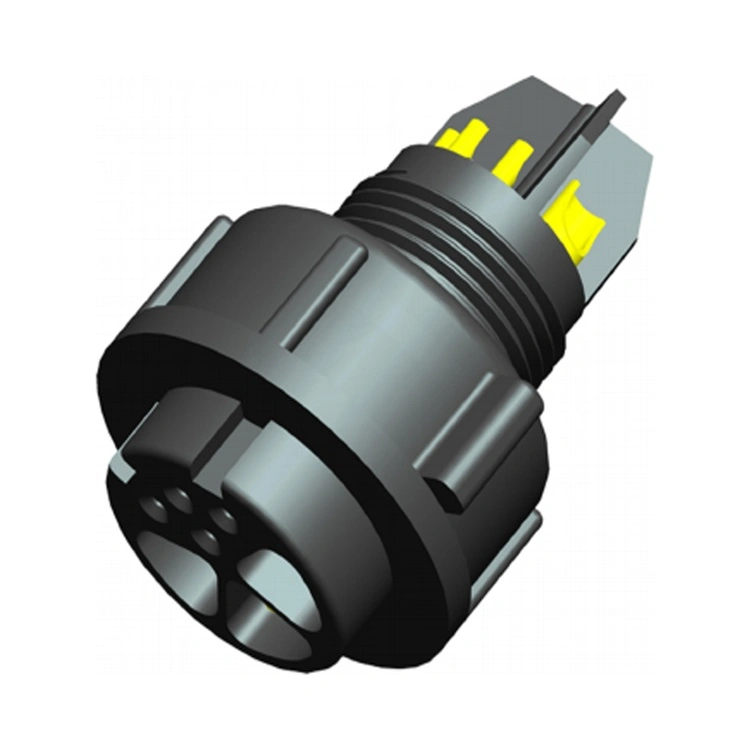

Гибридный разъем питания и сигналов серии M — это интегрированное межсетевое решение Reunion для приложений, требующих как питания, так и передачи данных в одном компактном корпусе. Этот разъем сочетает в себе надежную защиту от воздействия окружающей среды и механизм резьбовой фиксации серии M с гибридной конфигурацией силовых контактов, что устраняет необходимость в отдельных силовых и сигнальных кабелях.
Силовые контакты предназначены для безопасных соединений с низким сопротивлением с сечением проводов до 14 AWG, а сигнальные контакты экранированы и расположены так, чтобы минимизировать перекрестные помехи. Reunion производит серию M посредством вертикально интегрированного процесса — от точной обработки до автоматизированной сборки и 100% электрических испытаний. Для инженеров, проектирующих компактное промышленное оборудование, робототехнику или автоматизированные системы, этот разъем представляет собой надежное и эффективное решение, которое снижает сложность проводки и требования к пространству на панели.
| Особенность | Выгода |
| Питание и сигнал в одном разъеме | Сочетает в себе подачу питания (до 22 А) и передачу сигналов в одном интерфейсе, что позволяет сократить занимаемое на панели пространство, количество кабелей и время установки. |
| IP67 Экологическая герметизация | Пыленепроницаемый и защищенный от временного погружения — надежный для промышленных, промывных и наружных условий. |
| Резьбовой стопорный механизм | Виброустойчивое соединение — предотвращает случайное отсоединение в условиях высокой вибрации. |
| Несколько конфигураций сигналов питания | Серия 1M 2+4 контакта, 7 контактов и 9 контактов Серия 2M 3+2, 3+4-контактный и 9-контактный — адаптируется к различным требованиям к питанию и сигналу. |
| Позолоченные контакты | Низкое контактное сопротивление и защита от коррозии — сохраняют работоспособность в течение сотен циклов соединения. |
| От -40°C до +105°C Эксплуатация | Широкий температурный диапазон охватывает экстремальные промышленные и уличные условия. |
| Гибкие возможности завершения | Пайка, пайка погружением и печатная плата — адаптируются к различным методам сборки. |
| Параметр | серия 1М | серия 2М |
| Конфигурации контактов | 2+4 контакта, 7 контактов, 8 контактов | 3+2 контакта, 3+4 контакта, 9 контактов |
| Мощность Ток | 12А | 22А |
| Напряжение питания | 250 В | 800В |
| Ток сигнала | 6А | 9А |
| Напряжение сигнала | До 50 В переменного/постоянного тока | |
| Сопротивление изоляции | ≥2000МОм | ≥2000МОм |
| Циклы спаривания | ≥1000 раз | ≥1000 раз |
| Рабочая температура | -40°С ~ +105°С | -40°С ~ +105°С |
| Рейтинг защиты | IP67 (сопряженное состояние) | IP67 (сопряженное состояние) |
| Материал корпуса | ПА6 | ПА6 |
| Контактный материал | Медный сплав с позолотой | Медный сплав с позолотой |
Гибридный разъем питания и сигналов серии M используется в отраслях, где комбинированное подключение сигналов питания упрощает конструкцию оборудования и снижает сложность установки.
Робототехника — мощность двигателя + обратная связь от энкодера, мощность инструмента на конце руки + сигналы датчиков.
Промышленная автоматизация — питание привода + обратная связь по положению, управление клапаном + мониторинг состояния.
Медицинские устройства – мощность насоса + сигналы датчика расхода, питание диагностического оборудования + данные.
Светодиодное освещение — мощные светодиодные драйверы + сигналы управления DALI/DMX.
Промышленные датчики – питание датчиков + связь IO-Link.
Автомобильная промышленность – питание оборудования сборочной линии + сигналы управления.
Возобновляемая энергия – мощность солнечного трекера + обратная связь по положению.
| Сертификация | Объем |
| ИСО 9001:2015 | Управление качеством — проектирование, производство и послепродажное обслуживание. |
| ИСО 14001:2015 | Управление окружающей средой — проверенное сокращение отходов и устойчивые методы. |
| ИСО 13485:2016 | Управление качеством медицинского оборудования — применимо к серии M, используемой в диагностическом или мониторинговом оборудовании. |
| UL признан | Сертификация безопасности на уровне компонентов для рынков Северной Америки. |
| РоХС | Ограничение использования опасных веществ — соответствие директиве ЕС. |
Производственная линия серии M компании Reunion работает под строгим контролем процесса. Герметичность IP67 проверяется на каждой производственной партии путем реальных испытаний на погружение. Протоколы испытаний, сертификаты материалов и отчеты о проверках сохраняются для каждой партии.
Оба разъема объединяют питание и сигнал в одном интерфейсе, но они удовлетворяют различным потребностям приложений:
| Аспект | Гибрид серии М | Гибрид серии X |
| Механизм блокировки | Резьбовая система фиксации | Система блокировки быстрого вращения |
| Уплотнение | IP67 (стандарт) | IP67 (стандарт) |
| Номинальная мощность | До 22А | До 30А |
| Размер корпуса | Серия 1М, 2М | серии 1X, 3X |
| Основное приложение | Промышленность, робототехника, светодиодное освещение, | Испытательное оборудование, робототехника, аккумулятор, энергия, светодиодный дисплей |
