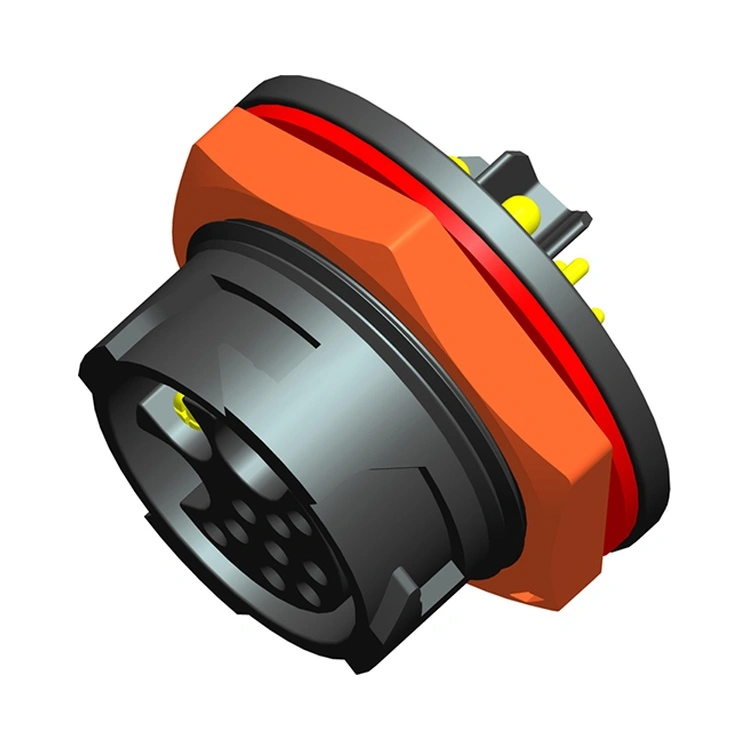

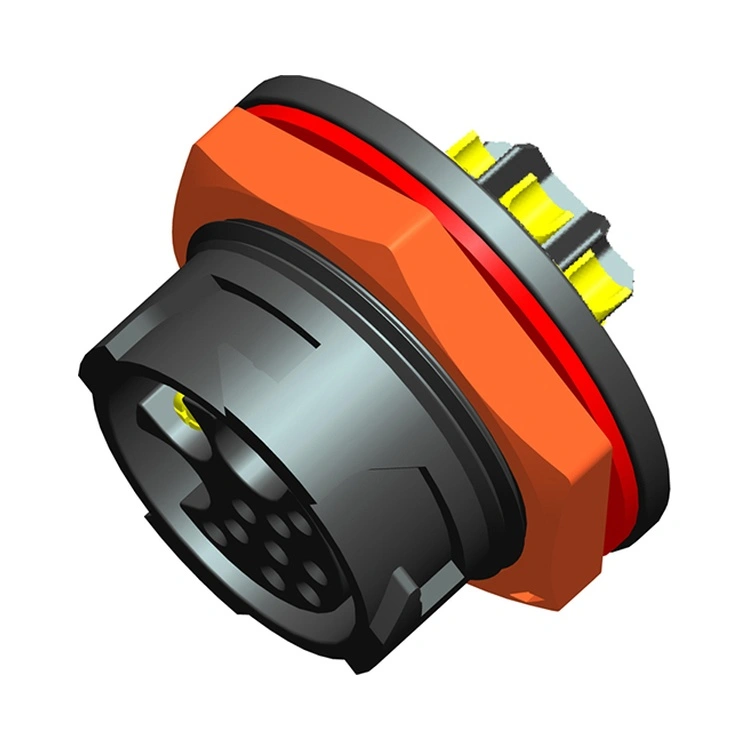

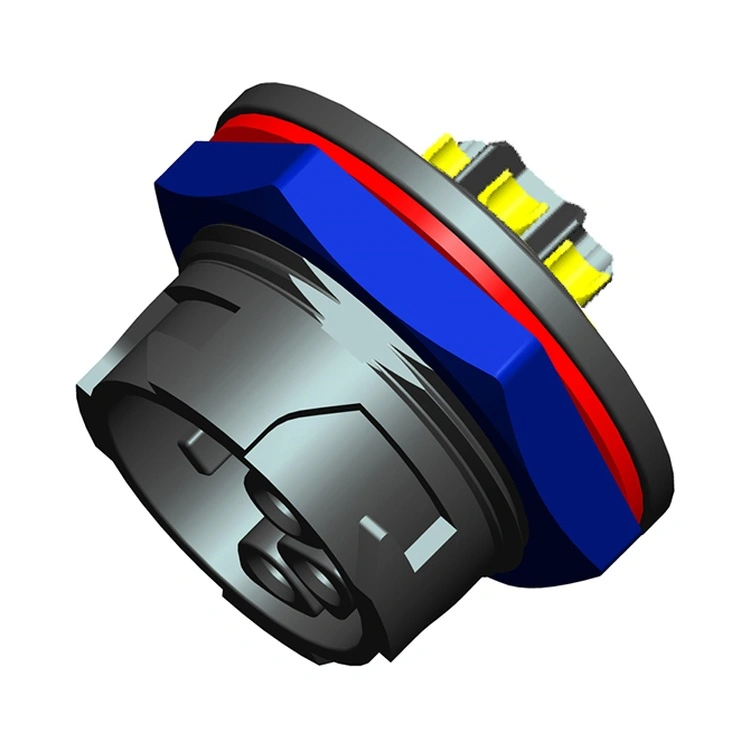

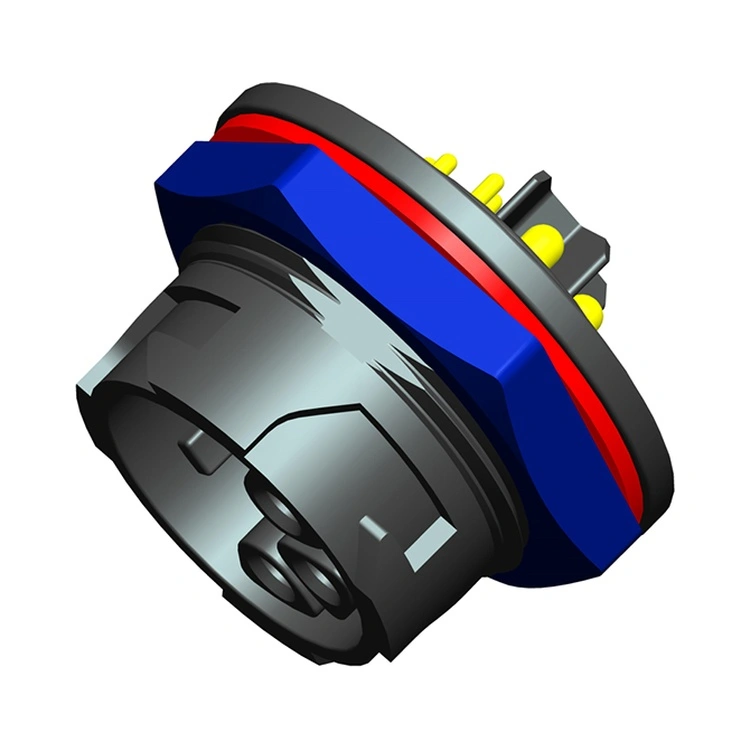

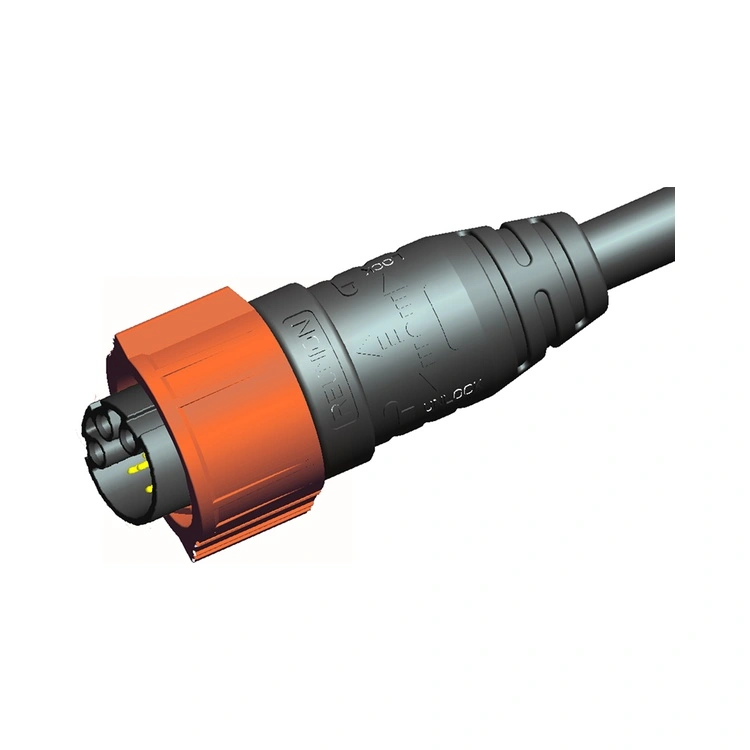

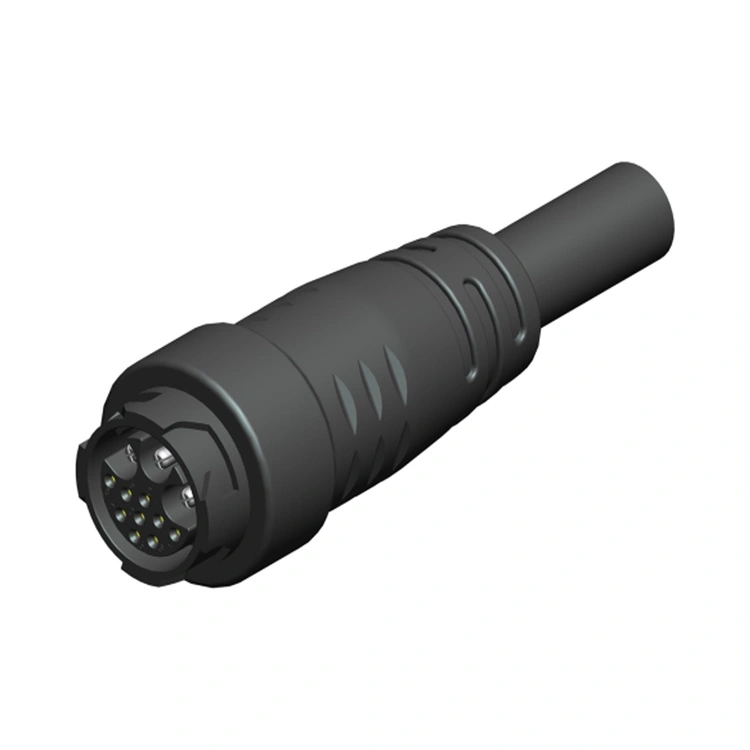

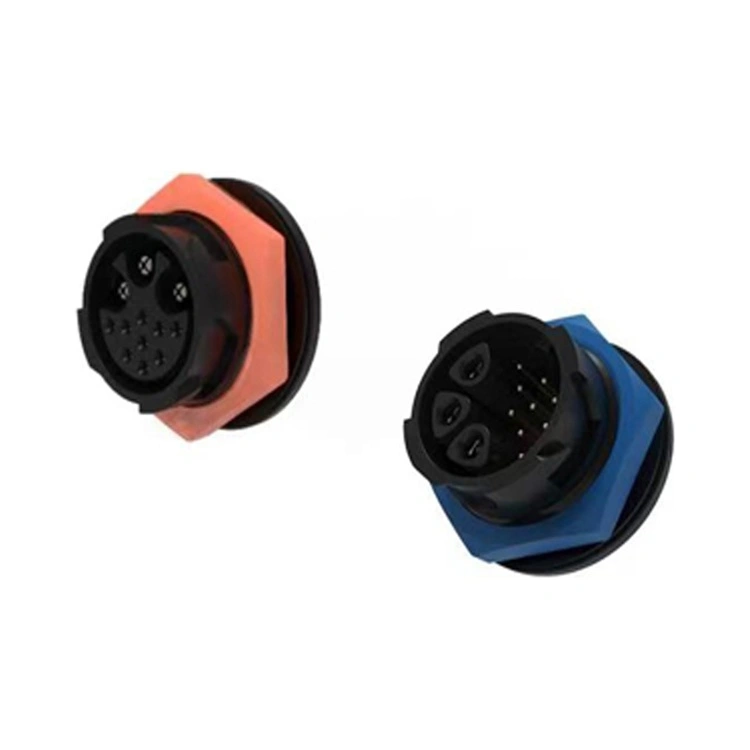

Гибридный разъем питания и сигналов серии X — это инновационное межсетевое решение Reunion, которое сочетает в себе подачу питания и передачу сигнала в одном компактном корпусе. Этот разъем отвечает растущим требованиям производителей оборудования по уменьшению пространства на панели, количеству кабелей и сложности установки за счет интеграции нескольких типов соединений в один интерфейс.
Силовые контакты предназначены для безопасных соединений с низким сопротивлением, а сигнальные контакты экранированы и расположены таким образом, чтобы минимизировать перекрестные помехи. Reunion производит серию X посредством вертикально интегрированного процесса — от точной механической обработки и литья под давлением до автоматизированной сборки и 100% электрических испытаний. Для инженеров, проектирующих современное промышленное оборудование, аккумуляторы, источники энергии, электровелосипеды, светодиоды или робототехнику, этот разъем представляет собой надежное и эффективное решение, которое упрощает проводку и уменьшает общую занимаемую площадь системы.
| Особенность | Выгода |
| Питание и сигнал в одном разъеме | Сочетает подачу питания (до 30 А) и передачу сигналов в одном интерфейсе, что позволяет сократить пространство на панели и количество кабелей. |
| Система блокировки быстрого вращения | Быстрое соединение одной рукой со звуковым подтверждением блокировки — сокращает время установки и обслуживания. |
| IP67 Экологическая герметизация | Пыленепроницаемость и защита от временного погружения в воду — надежность для промышленного и наружного применения. |
| Несколько конфигураций сигналов питания | Серия 1X: 2+4 контакта Серия 3X: 3 + 9 контактов — адаптируется к различным требованиям к мощности и сигналу. |
| Пластиковый корпус | Нейлоновый материал — UL94-V0, устойчивый к коррозии, износостойкий. |
| Позолоченные контакты | Низкое контактное сопротивление и защита от коррозии — сохраняют работоспособность в течение сотен циклов соединения. |
| От -40°C до +105°C Эксплуатация | Широкий температурный диапазон охватывает экстремальные промышленные и уличные условия. |
| Параметр | Спецификация |
| Конфигурации контактов | 3 питания + 9 сигнал |
| Ток силового контакта | До 30А на контакт |
| Напряжение питания | До 300 В переменного/постоянного тока |
| Сигнальный контактный ток | До 5А на контакт |
| Напряжение сигнала | До 30 В постоянного тока |
| Контактное сопротивление | ≤5 мОм |
| Сопротивление изоляции | ≥2000МОм |
| Диэлектрическая стойкость | 1500 В переменного тока в течение 1 минуты |
| Циклы спаривания | ≥1000 раз |
| Рабочая температура | -40°С ~ +105°С |
| Рейтинг защиты | IP67 (сопряженное состояние) |
| Материал корпуса | PA6+GF черного цвета |
| Контактный материал | Позолота C54400 и C3602 и покрытие nel |

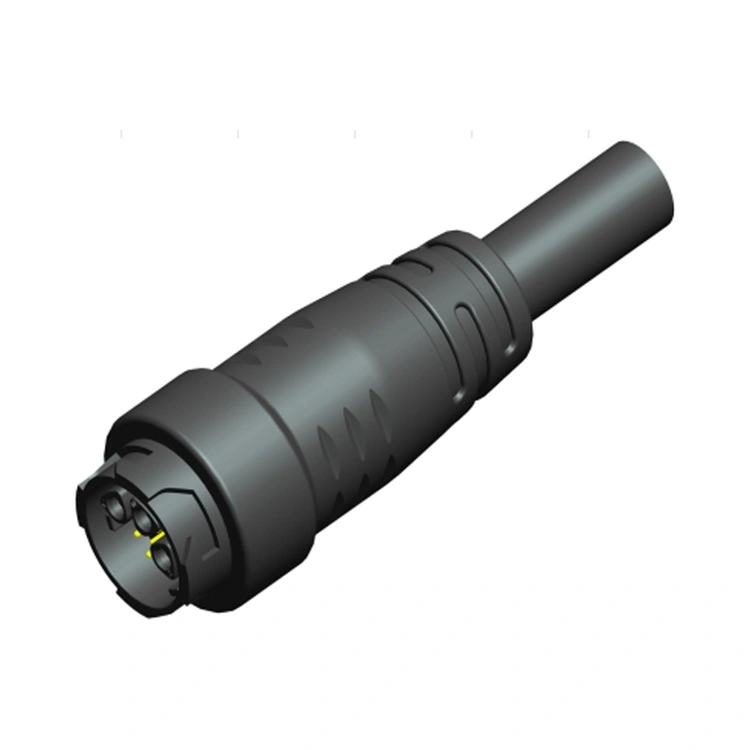

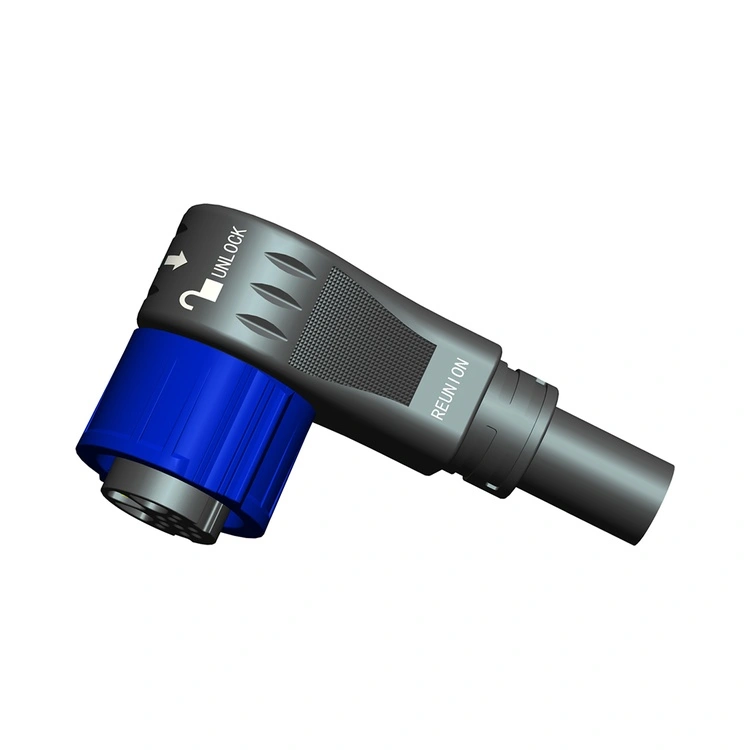

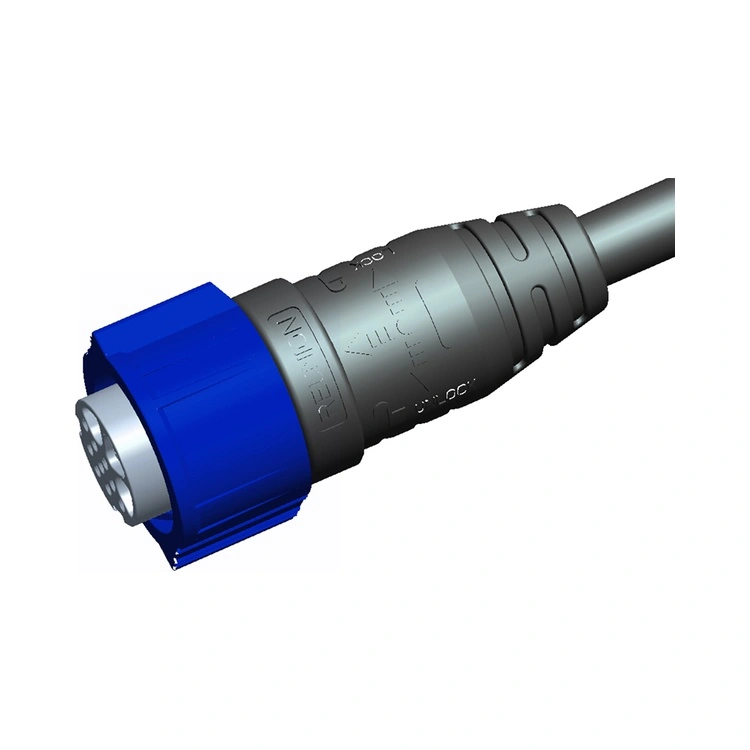

| Кабельный выход | Прямой или под прямым углом |
| Аспект | Гибрид серии Reunion X | Отдельные разъемы питания и сигналов | Европейские бренды гибридных разъемов премиум-класса |
| Пространство панели | Требуется один вырез в панели | Требуются два выреза в панели | Один вырез в панели |
| Количество кабелей | Требуется один кабель | Требуется два кабеля | Один кабель |
| Цена | Цена, оптимальная для объемов | Более низкая стоимость компонентов, более высокая стоимость установки | в 3-4 раза выше |
| Время установки | Уменьшенный (один разъем) | Расширенный (два разъема) | Уменьшенный |
| IP67 Герметизация | Стандартный | Переменная | Стандартный |
| Конфигурации контактов | Несколько вариантов – комплексный | Настраиваемый | Ограниченный диапазон |
| Номинальная мощность | До 30А | Похожий | Похожий |
| 100% электрические испытания | Каждая единица | На основе выборки | На основе выборки |
| Прослеживаемость | ERP отслеживается | Переменная | Да |
| Время выполнения | 12-15 дней | 4-8 недель | 4-8 недель |
| Кастомизация | Низкий минимальный заказ | Переменная | Высокий минимальный заказ |
Преимущество Реюньона: Вы получаете интегрированную возможность подключения сигналов питания, уменьшенные требования к пространству на панели и упрощенную прокладку кабелей — и все это по экономически выгодной цене без премиальной стоимости европейских брендов.
| Сертификация | Объем |
| ИСО 9001:2015 | Управление качеством — проектирование, производство и послепродажное обслуживание. |
| ИСО 14001:2015 | Управление окружающей средой — проверенное сокращение отходов и устойчивые методы. |
| ИСО 13485:2016 | Управление качеством медицинского оборудования — применимо к серии X, используемой в диагностическом или мониторинговом оборудовании. |
| UL признан | Сертификация безопасности на уровне компонентов для рынков Северной Америки. |
| РоХС | Ограничение использования опасных веществ — соответствие директиве ЕС. |
Производственная линия серии X компании Reunion работает под строгим контролем процесса. Герметичность IP67 проверяется на каждой производственной партии путем реальных испытаний на погружение. Протоколы испытаний, сертификаты материалов и отчеты о проверках сохраняются для каждой партии.
Основное преимущество заключается вЭффективность использования пространства и кабеля. Гибридный разъем:
Уменьшает вырезы в панели– Один разъем вместо двух или трех отдельных разъемов.

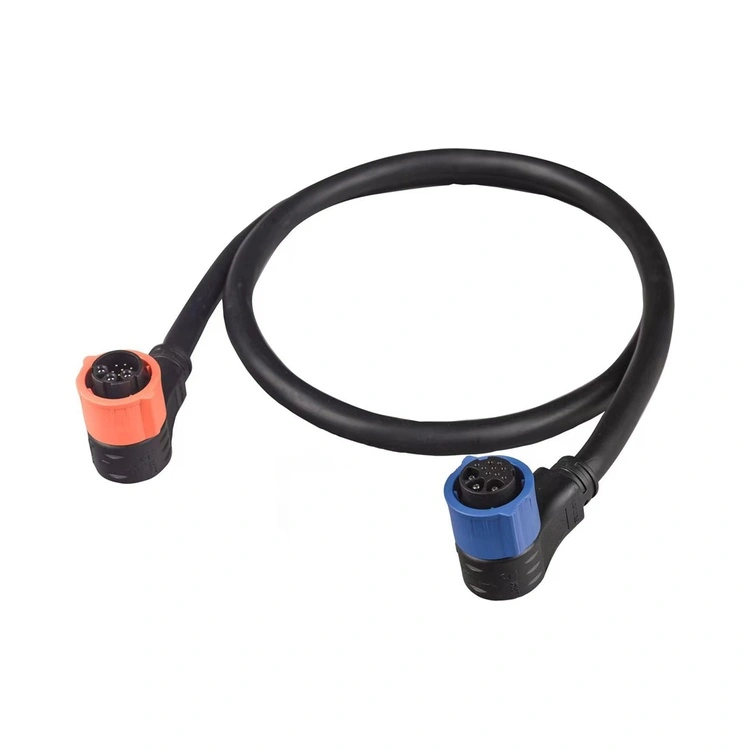

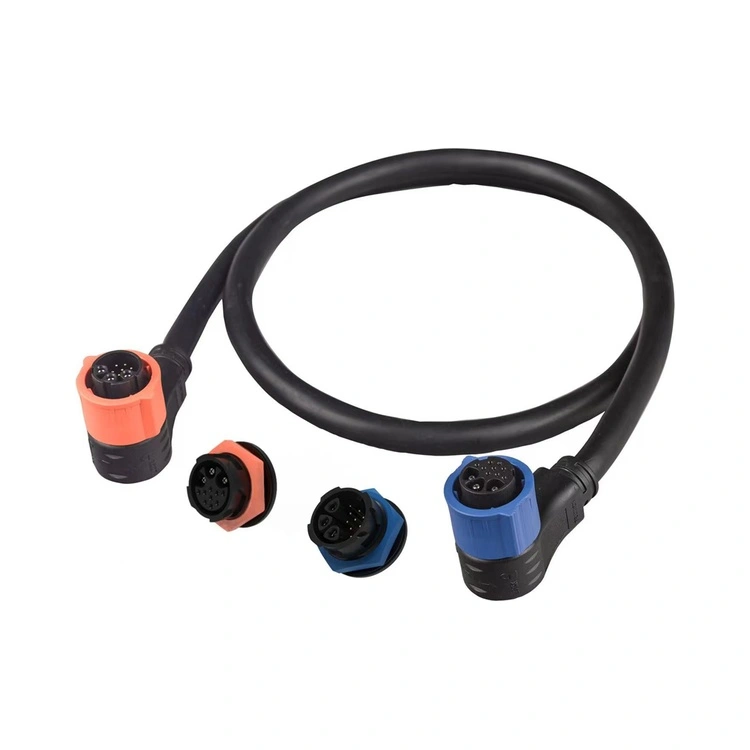

Уменьшает количество кабелей– Один кабельный узел вместо нескольких кабелей.
Упрощает установку– Одна операция сопряжения вместо нескольких операций.
Уменьшает потенциальные точки отказа– Меньше соединений означает меньше точек отказа.
Улучшает управление кабелями– Один кабель легче проложить и закрепить.
Для оборудования с ограниченным пространством на панели, такого как медицинские приборы, робототехника или компактные промышленные средства управления, гибридный разъем часто необходим.
Reunion рекомендует следующие методы установки:
Спаривание– Нажимайте до тех пор, пока не услышите щелчок, подтверждающий блокировку.
Проверка уплотнительного кольца– Замените уплотнительное кольцо, если видна деформация, растрескивание или затвердевание.
Радиус изгиба кабеля– Поддерживать минимум5 × диаметр кабеля у входа в разъем.
Ориентация– При наружной/промывочной установке ориентировать выход кабеля вниз.
