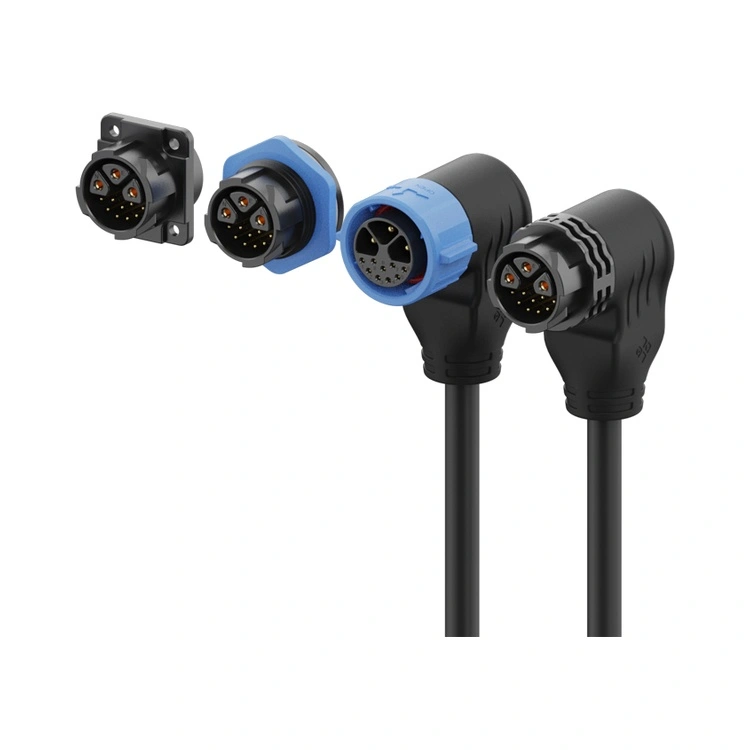

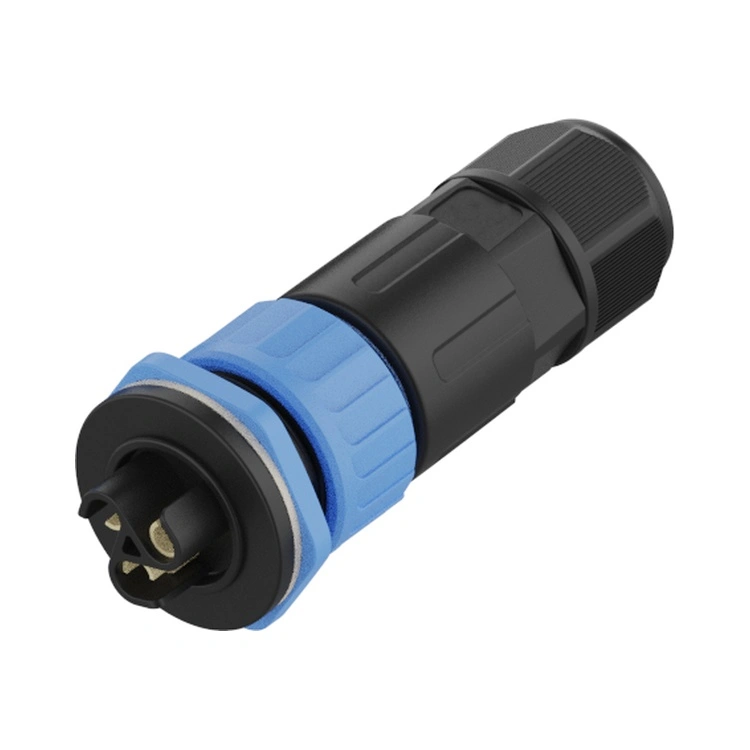

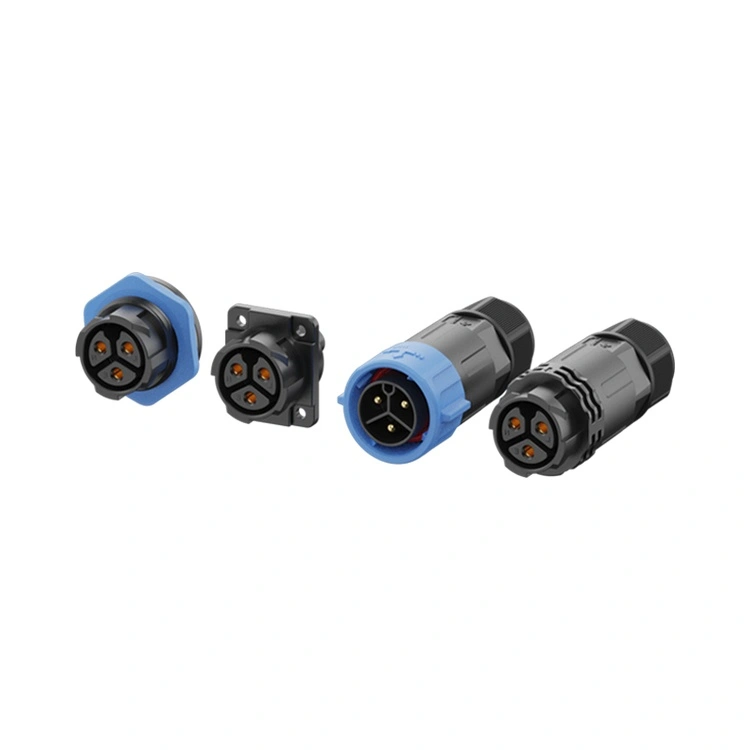

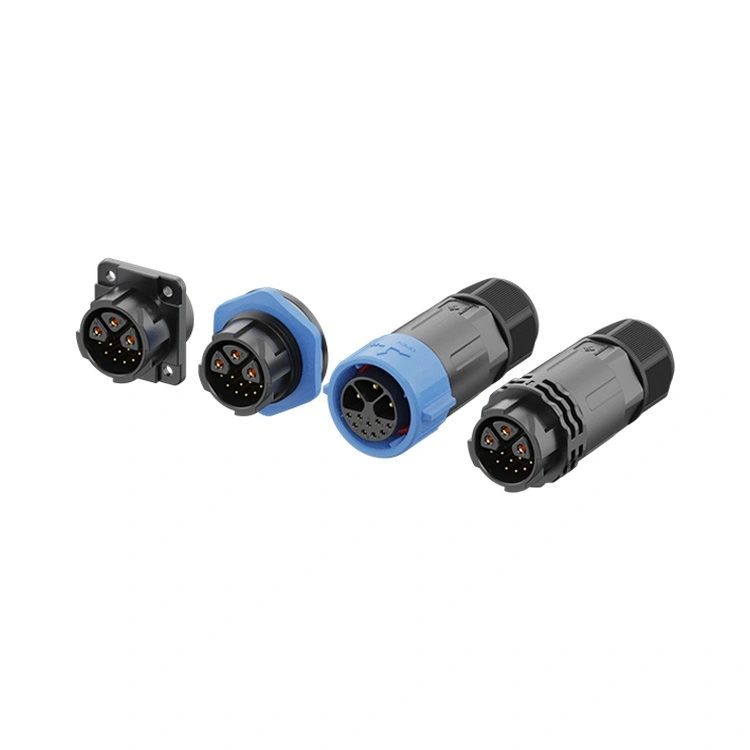

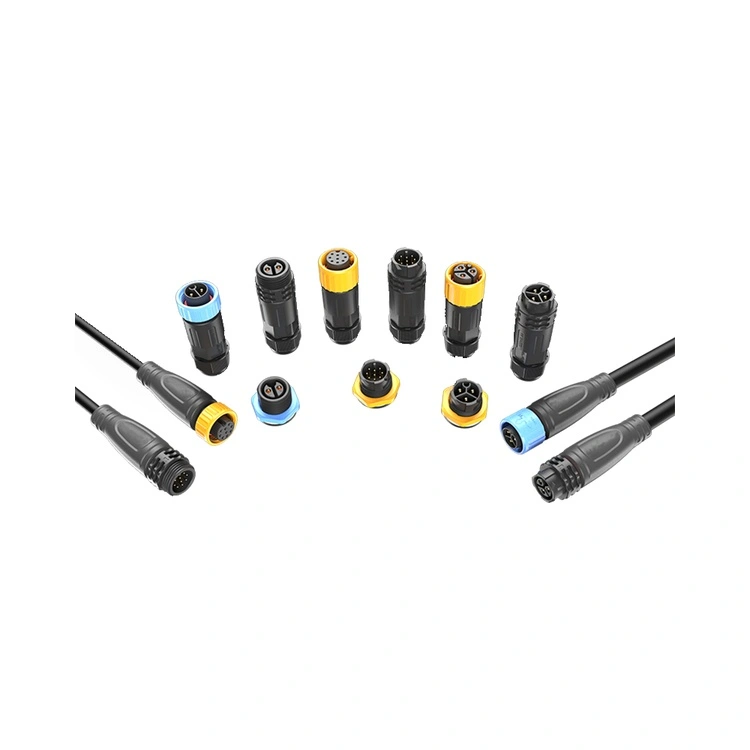

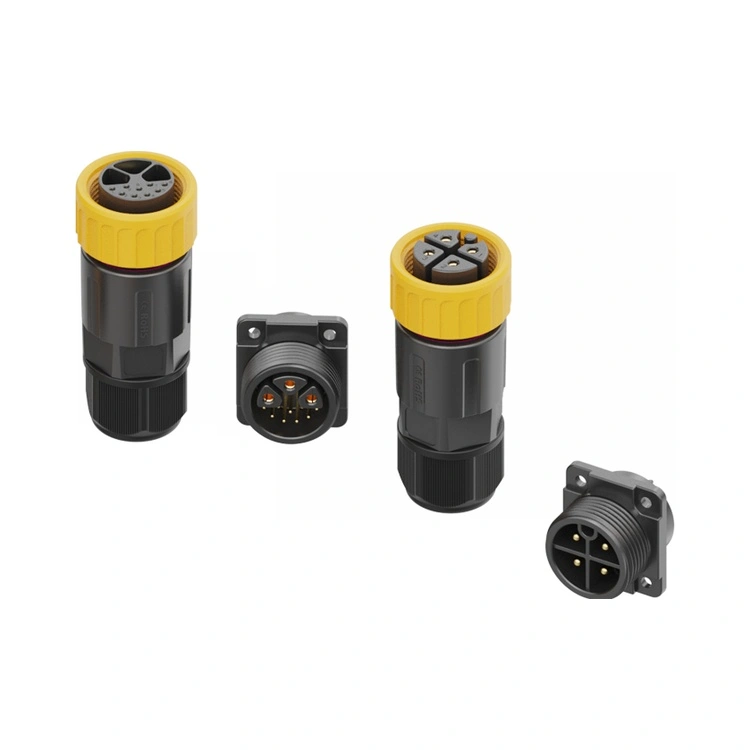

Разъем для светодиодных светильников Reunion серии M25 специально создан для светильников мощностью более 1000 Вт, где термоциклирование (ΔT до 145 °C) и механические удары обычно ухудшают качество стандартных решений M20. В отличие от обычных копий, каждая производственная партия этой серии подвергается:
1)100% испытание на сопротивление контакта и сопротивление контакта.
2) Испытание на водонепроницаемость по стандарту IP67 — глубина 1 м, 30 минут, документально подтверждено видеозаписями.
3) Проверка термического удара – 500 циклов от -40°C до +105°C без ослабления уплотнения.
В этом протоколе испытаний непосредственно рассматривается вид отказа №1 в уличных светодиодных системах: фреттинг-коррозия, вызванная микродвижениями, вызванная покачиванием кабеля под действием ветра. Резьбовой стопорный механизм (рекомендуемый крутящий момент 1,2–1,5 Нм) поддерживает давление на интерфейс выше 80 Н, обеспечивая стабильный контакт даже при установке на мачтах стадиона высотой 50 м.
| Критерий выбора | Разъем светодиодной лампы серии Reunion M25 | Серия M20 (меньшая емкость) | Аналоги M25 других производителей |
| Максимальный непрерывный ток | 30 А (на каждый контакт питания) | 30 А (но снижается до 22 А при 85°C) | Заявлено 30 А, но произошел сбой при 25 А (нет отчета о тепловизионном изображении) |
| Варианты гибридных контактов | 3+2/3+5/3+9 контакты | Только 2+2 (минимальный заказ 500+ по индивидуальному заказу) | Нет – оболочки только с питанием |
| IP67 водонепроницаемый | Каждая партия – проверена погружением, фотографии сохраняются. | На основе выборки (1 на 1000) | Не задокументировано |
| Размещение кабельного ОД | 6–12 мм (накатка позволяет работать в перчатках) | 4–8 мм | 5–10 мм (плохая защита от натяжения) |
| Срок выполнения (1000 шт.) | 15–20 дней | 4–6 недель | Непредсказуемый (часто дропшиппинг) |
| Прослеживаемость | Код партии ERP → сертификаты на сырье | Пакетный уровень | Никто |
Рекомендация: Укажите разъем для светодиодного освещения серии Reunion M25 для любого проекта, где окупаемость инвестиций > 3 лет и затраты на незапланированные простои превышают 2000 долларов США в час (например, перроны аэропорта, освещение выхода из туннеля).
| Параметр | 2-контактный | 3-контактный | 4-контактный | 5-контактный | 6-контактный | 3+2-контактный | 3+5-контактный | 3+9-контактный |
| Номинальное напряжение | 250 В | 250 В | 250 В | 250 В | 250 В | 250 В/50 В | 250 В/50 В | 250 В/50 В |
| Текущий рейтинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Секция провода | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |
5 сигнальных контактов в конфигурации 3+5 независимо экранированы с шагом 2,54 мм, обеспечивая затухание перекрестных помех >40 дБ на частоте 250 кГц, что критически важно для двунаправленной связи DMX512 RDM. Для приложений DALI-2 вариант с контактами 3+2 (2 сигнальных провода) поддерживает адресацию до 64 приборов на шлейф при сохранении шины питания 30 А. Практическое руководство по подключению для спецификаторов:
3+5 контактов: контакты 1–3 = L1/L2/L3 (3-фазные, 20 А каждый); Контакты 4–5 = DALI +/-; Контакты 6–7 = данные DMX+/данные-; Контакт 8 = общий DMX (обозначение экрана).
3+2 контакта: контакты 1–3 = L/N/PE (однофазный 30 А или 3-фазный 20 А); Контакты 4–5 = регулировка яркости 0–10 В или DALI.
Эта гибридная архитектура сокращает трудозатраты на местах, устраняя 40 % соединений клеммных блоков.
A: Изолятор из жаростойкого термопластика (UL 94 V-0) сохраняет ударную вязкость >6 кДж/м² при температуре -40°C (испытано по стандарту ISO 179). Силиконовое уплотнительное кольцо сохраняет сжатие <20% после 500 циклов холодного запуска.
Для стандартных проектов под управлением DALI мы рекомендуем конфигурацию 3+2:
3 контакта питания (20 А каждый) для входа светодиодного драйвера.
2 сигнальных контакта (10 А каждый) для данных DALI.
Это обеспечивает достаточную мощность для мощных светильников и поддерживает связь DALI на расстоянии до 300 метров. Для многоканального управления цветом или встроенной обратной связи от датчика выберите варианты 3+5 или 3+9. Все конфигурации поддерживают целостность сигнала для протоколов DALI, DMX, 0–10 В и RS-485.
