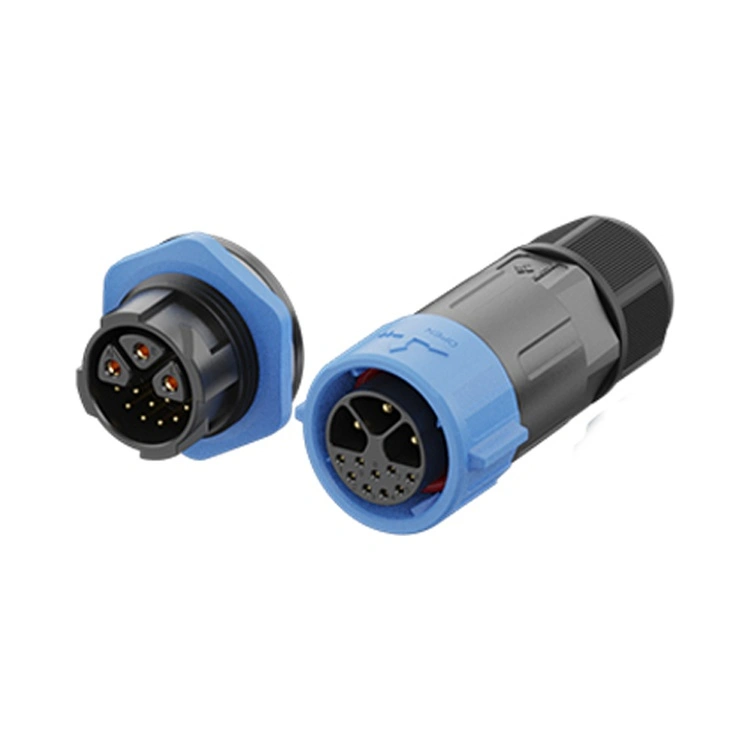

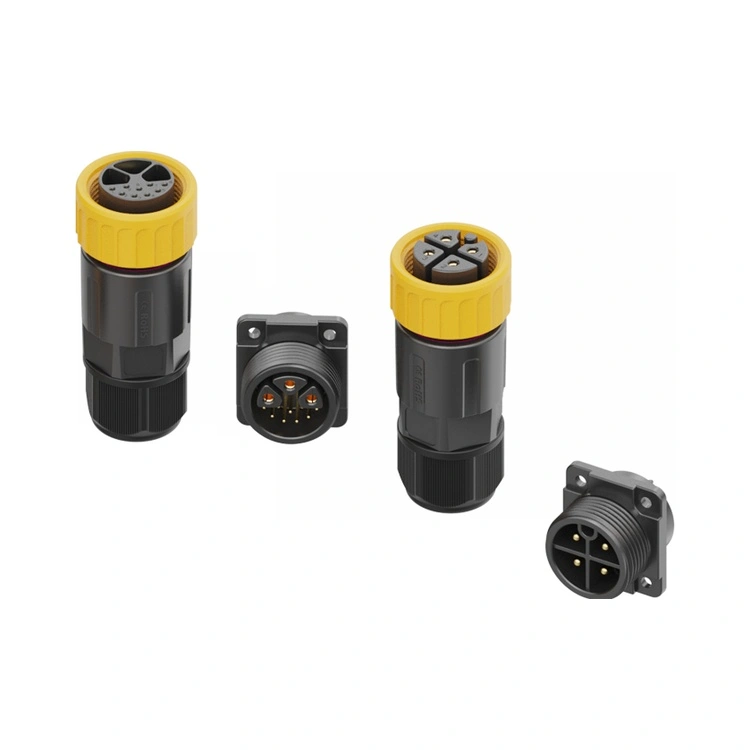

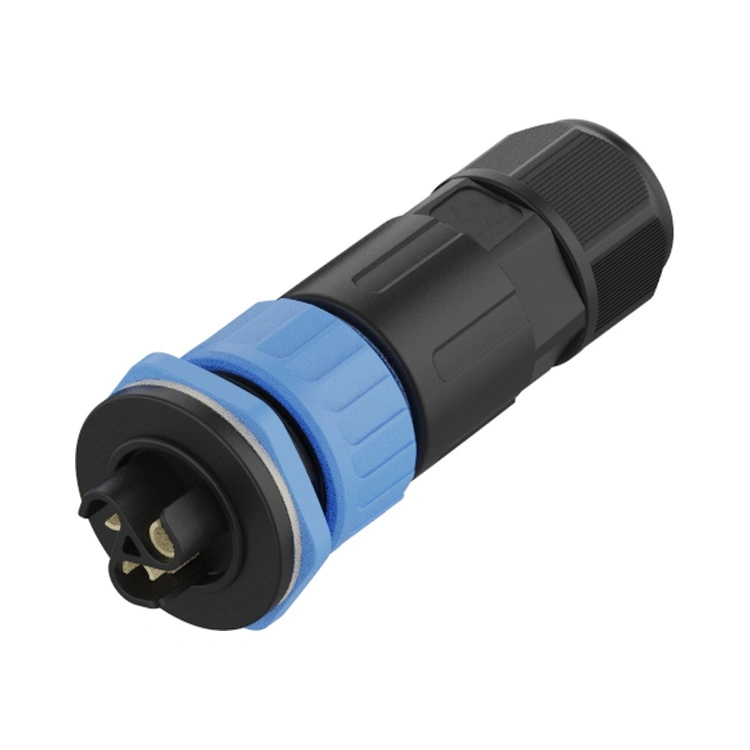

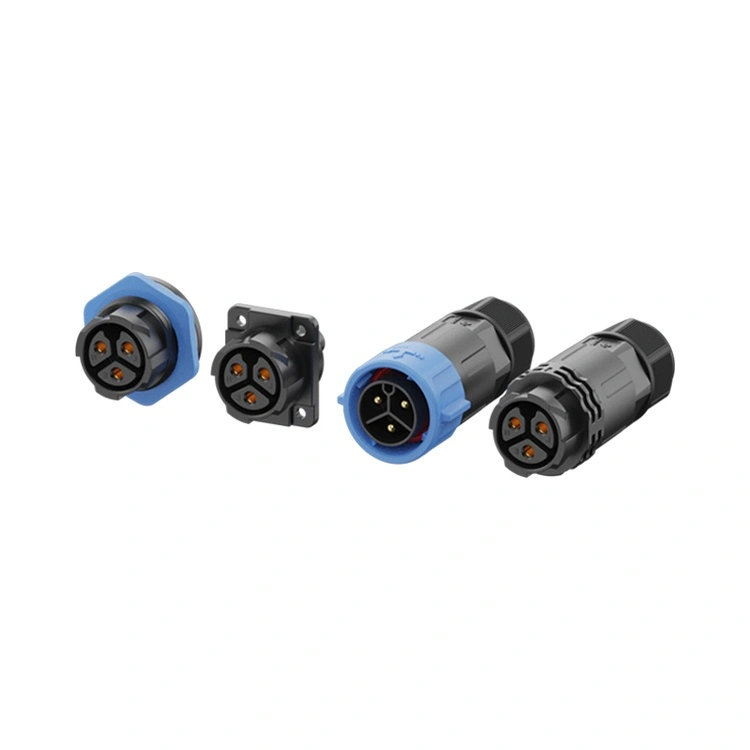

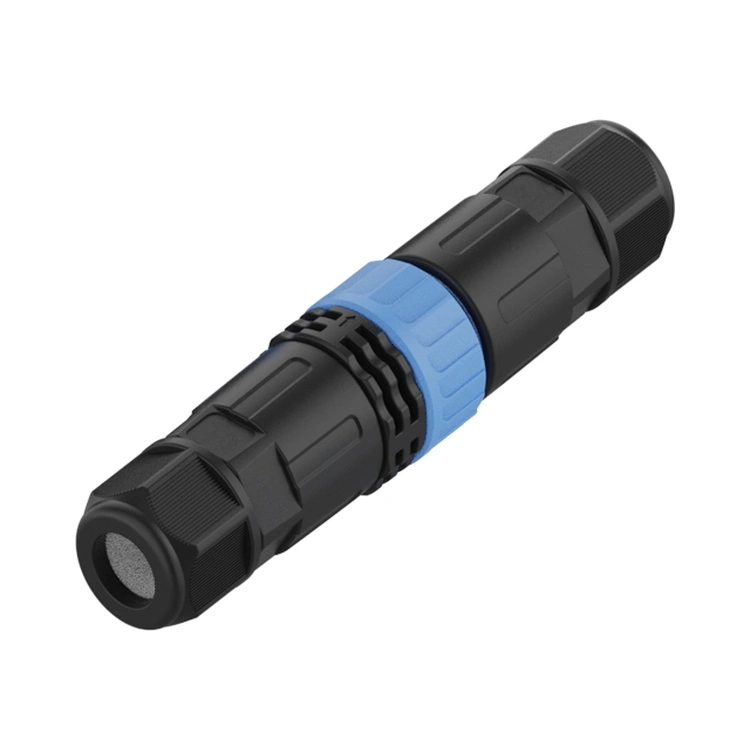

Пластиковый водонепроницаемый разъем серии M25 — это флагманское сильноточное, устойчивое к коррозии межсоединение Reunion, предназначенное для применений, где значительная подача энергии (до 30 А) должна сосуществовать с агрессивными условиями окружающей среды. Этот круглый разъем с резьбой сочетает в себе прочный 25-миллиметровый интерфейс с водонепроницаемостью IP67/IP68 и высокопрочный корпус из термопластика PA66, который по своей природе устойчив к коррозии — без ржавчины, окисления и разрушения покрытия.
Доступны конфигурации от 2 до 12 контактов, включая варианты с гибридным силовым сигналом.
Серия M25 поддерживает как сильноточную подачу питания (до 20 А), так и низковольтные управляющие сигналы в одном разъеме.
Резьбовой механизм блокировки обеспечивает постоянную надежность соединения в течение сотен циклов, а контакты изготовлены из латуни с селективным золотым покрытием для поддержания низкого контактного сопротивления. Reunion производит пластиковую серию M25 посредством вертикально интегрированного процесса — от прецизионного литья под давлением до автоматизированной сборки и 100% электрических испытаний.
| Особенность | Выгода |
| Коррозионностойкий корпус PA66 | Не ржавеет, не окисляется — предназначен для использования в соляных брызгах, морской среде и в условиях воздействия химических веществ. |
| Снижение веса до 60% | Значительно легче латунных аналогов — снижает структурную нагрузку на оборудование и монтажные кронштейны. |
| Номинальный ток до 30А | Выдерживает самые высокие силовые нагрузки в серии M — подходит для тяжелых двигателей, зарядных устройств для электромобилей и распределения энергии. |
| IP67/IP68 водонепроницаемый | Выдерживает длительное погружение — надежен для морских, прибрежных и затопленных установок. |

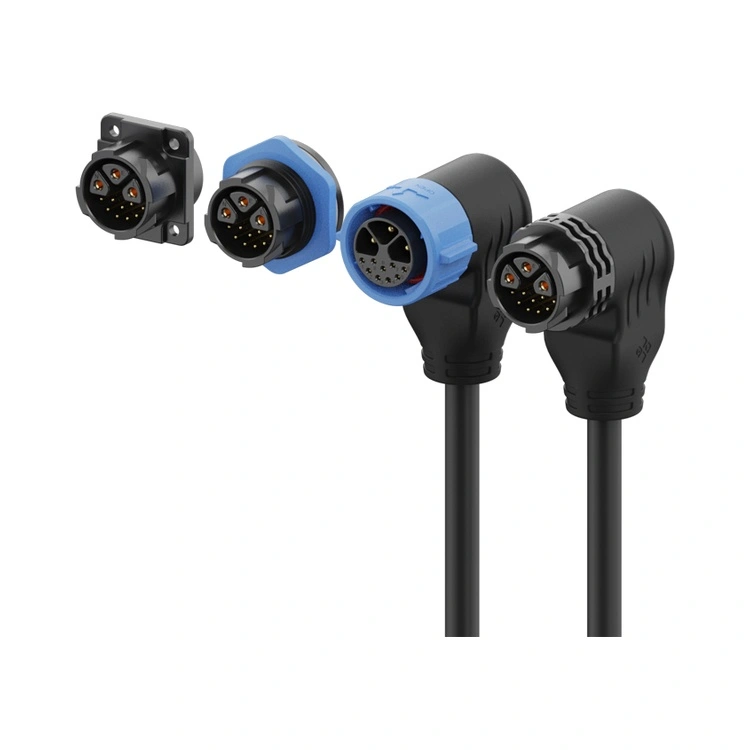

| Гибридные конфигурации 3+2, 3+5, 3+9 | Сочетает в себе 3 сильноточных контакта питания (до 20 А) с 2, 5 или 9 сигнальными контактами, что позволяет сократить количество кабелей и пространство на панели. |
| Позолоченные латунные контакты | Низкое контактное сопротивление (<3 мОм) и защита от коррозии обеспечивают сохранение работоспособности во влажной среде. |
| Резьбовая фиксация | Виброустойчивое соединение — предотвращает расшатывание от движения тяжелой техники и термоциклирования. |
| От -40°C до +105°C Эксплуатация | Широкий температурный диапазон охватывает экстремальные промышленные, морские и уличные условия. |
| Параметр | 2-контактный | 3-контактный | 4-контактный | 5-контактный | 6-контактный | 3+2-контактный | 3+5-контактный | 3+9-контактный |
| Номинальное напряжение | 250 В | 250 В | 250 В | 250 В | 250 В | 250 В/50 В | 250 В/50 В | 250 В/50 В |
| Текущий рейтинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Секция провода | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |
Рабочая температура:-40°С ~ +105°С
Рейтинг защиты:IP65/IP67/IP68 (сопряженное состояние)
Материал корпуса:ПА66
Контактный материал:Позолоченная латунь
Контактное сопротивление:≤3 мОм
Циклы спаривания:≥500
Масса:Примерно на 60 % легче аналогичных латунных соединителей.
Класс воспламеняемости:УЛ 94 В-0
Все материалы соответствуют требованиям RoHS
| Аспект | Пластиковая серия Reunion M25 | Металлические соединители M25 | Бренды пластиковых соединителей премиум-класса |
| Коррозионная стойкость | Отлично – PA66 | Зависит от покрытия – риск появления ржавчины в соляном тумане | Переменная |
| Масса | До 60% легче | Тяжелый – напряжение крепится | Похоже на: Реюньон |
| Цена | Цена, оптимальная для объемов | в 3-4 раза выше | в 2-3 раза выше |
| Текущий рейтинг | До 30А | До 30А | Обычно ниже |
| Гибридные варианты | 3+2, 3+5, 3+9контактный | Ограниченный | Ограниченный |
| 100% электрические испытания | Каждая единица | На основе выборки | На основе выборки |
| Прослеживаемость | ERP отслеживается | Да | Да |
| Время выполнения | 15-17 дней | 4-8 недель | 4-6 недель |
| Минимальный заказ на заказ | Низкий (100 шт.) | Высокий (500+) | Высокий (500+) |
| Сертификаты ИСО | 9001, 14001, 13485 | Обычно 9001 | Обычно 9001 |
| Сертификация | Объем |
| ИСО 9001:2015 | Управление качеством — проектирование, производство и послепродажное обслуживание. |
| ИСО 14001:2015 | Управление окружающей средой — проверенное сокращение отходов и устойчивые методы. |
| ИСО 13485:2016 | Управление качеством медицинского оборудования — применимо к M25, используемому в диагностическом или мониторинговом оборудовании. |
| UL признан | Сертификация безопасности на уровне компонентов для рынков Северной Америки. |
| РоХС | Ограничение использования опасных веществ — соответствие директиве ЕС. |
Линия по производству пластиковых разъемов M25 компании Reunion работает под строгим контролем процесса. Водонепроницаемость IP67 проверяется для каждой производственной партии путем реальных испытаний на погружение (1 м, 30 минут). Протоколы испытаний, сертификаты материалов и отчеты о проверках сохраняются для каждой партии.
Номинальный ток пластикового разъема M25 определяется системой контактов и калибром проводов, а не материалом корпуса. Корпус PA66 изготовлен из высокотемпературного термопластика с температурой теплового отклонения, превышающей 200°C, что значительно превышает рабочий диапазон разъема от -40°C до +105°C. Сами контакты изготовлены из латуни с позолоченным покрытием, а номинальный ток (до 30 А) подтвержден испытаниями на повышение температуры в соответствии с IEC 60512. В наших испытаниях повышение температуры пластикового разъема M25 при номинальном токе находится в тех же пределах, что и у эквивалентных металлических разъемов. Низкая теплопроводность корпуса компенсируется оптимизированной геометрией изолятора и конструкцией контактов, которые эффективно рассеивают тепло через жилы кабеля и интерфейс панели.
Да, пластиковый разъем M25 хорошо подходит для зарядки электромобилей, в частности:
Зарядные станции переменного тока, установленные в прибрежных районах или местах с высокой влажностью.
Встроенные зарядные устройства, требующие коррозионностойких межсоединений.
Интерфейсы управления аккумулятором, объединяющие питание и сигнал.
Коррозионные свойства корпуса PA66 особенно ценны для зарядных устройств для электромобилей, установленных в прибрежных районах (солевые брызги), городских условиях (солевые дороги зимой) или промышленных зонах (химическое воздействие). Уплотнение IP68 защищает от дождя и мытья. Для быстрой зарядки постоянным током (100 А+) мы рекомендуем промышленные разъемы большего размера, специально разработанные для сильноточных приложений постоянного тока.
