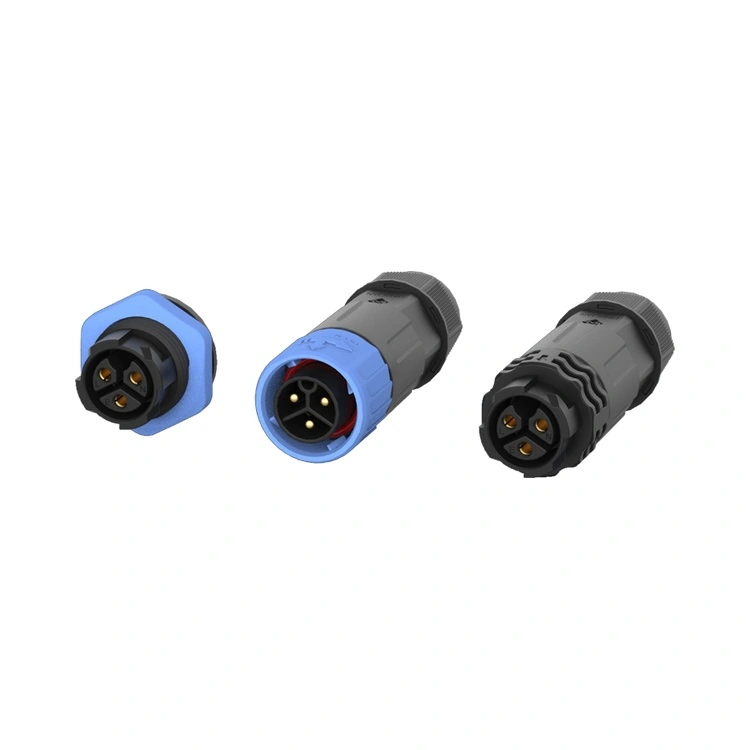

Внешняя оболочка изготовлена из высокопрочного термопластика и имеет класс огнестойкости UL 94-V0. Устойчивый к коррозии солевым туманом, он может соответствовать требованиям водонепроницаемости наружных светодиодных дисплеев и светодиодного осветительного оборудования, а также суровым условиям работы, таким как устойчивость промышленных светодиодных дисплеев к кислотной эрозии.

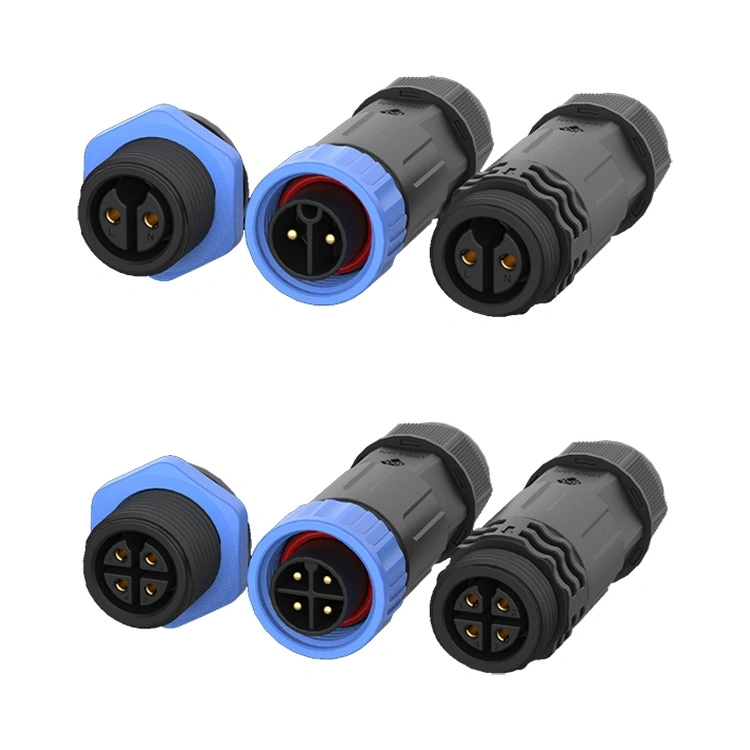

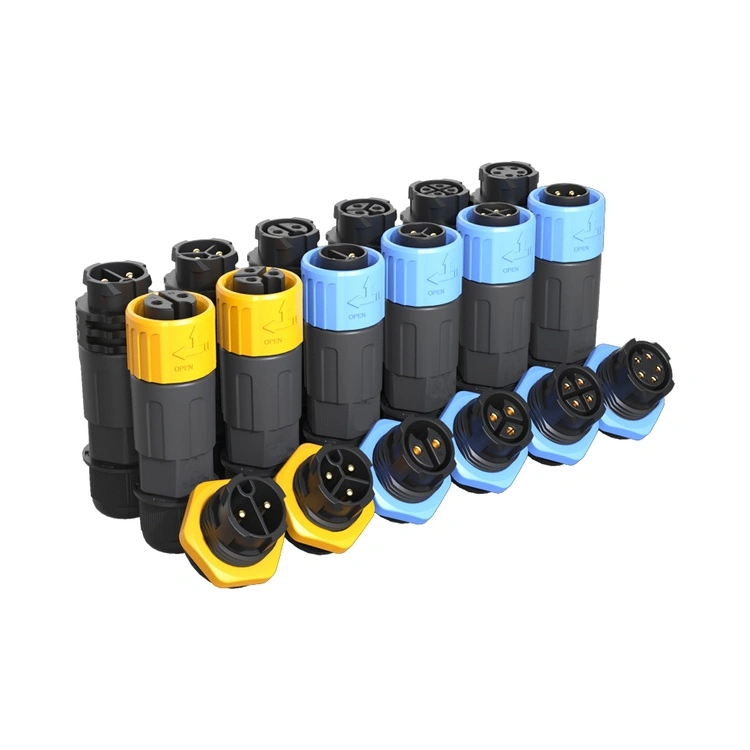

Он устанавливается методом одного отверстия, который является стабильным и безупречным. Он имеет резьбовую фиксирующую конструкцию и может поддерживать надежное соединение даже в вибрирующей среде. Для выбора доступны 2, 3, 4, 5, 6, 7, 8, 9 контактов, поддерживается настройка.
| Параметр | Достигнутая ценность Reunion M20 | Почему это важно на практике |
| Контактное сопротивление (начальное) | ≤3,0 мОм | Ниже, чем в среднем по отрасли, что снижает тепловыделение I²R |
| Циклы соединения со стабильным уплотнением | ≥500 циклов (проверено, а не только номинально) | Наши протоколы серийных испытаний показывают, что целостность уплотнений сохраняется в течение 500 циклов, что крайне важно для оборудования, требующего сложного обслуживания. |
| IP67 водонепроницаемый | Каждая партия: глубина 1 м × погружение на 30 минут. | Отчеты об испытаниях могут быть предоставлены.. |
| Устойчивость к вибрации | 10–500 Гц, 2 г (МЭК 60068-2-6) | Имитирует реальную работу двигателя и насоса – проходит без переходных отключений. |
| Параметр | 2-контактный | 3-контактный | 4-контактный | 5-контактный | 6-контактный | 7-контактный | 8-контактный | 9-контактный |
| Номинальное напряжение | 250 В | 250 В | 250 В | 250 В | 125 В | 50В | 50В | 50В |
| Текущий рейтинг | 20А | 20А | 15А | 15А | 10А | 5А | 5А | 5А |
| Сечение провода (мм²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Материал изолятора: высокотемпературный термопластик (UL 94 V-0, ).
2) Материал контактной основы: латунь (CuZn39Pb3) с позолотой – испытание в солевом тумане ≥48 часов.
3)Материал уплотнения: силиконовое уплотнительное кольцо.
4)Рабочая температура: -40°C ~ +105°C
5) Воспламеняемость и соответствие требованиям: UL 94 V-0, RoHS, REACH SVHC не обнаружено.
6) Варианты подключения: чашка для пайки, пайка погружением (крепление на печатную плату)
| Сравнительный размер | Реюньон серии M20 | Премиальный европейский бренд M20 | Недорогой M20 без торговой марки |
| Цена за единицу (минимальный заказ 100 шт.) | Конкурентоспособный, многоуровневый | 3,5× – 4× выше | Нижний вперед |
| Проверенный непрерывный ток | 20 А (на контакт, документировано) | Обычно 25 А (снижение номинальных значений мелким шрифтом) | Завышен, нет результатов испытаний |
| IP67 водонепроницаемый | 100% производственных партий | Пакетное тестирование (но не документированное для каждой партии) | Нет или ложные утверждения |
| Электрические испытания (Hi-Pot и IR) | 100 % для каждой единицы – тестовые данные сохраняются | На основе выборки (AQL 1.0) | Случайно или пропущено |
| Полная отслеживаемость (смола → готовый соединитель) | Отслеживается ERP, может быть получен в течение 24 часов | Да, но более медленный ответ | Никто |
| Время выполнения (стандартное количество) | 15–17 рабочих дней | 6–10 недель | Непредсказуемый (2–20 недель) |
| MOQ по индивидуальному заказу (длина кабеля, цвет, маркировка) | 100 шт – гибкая | 500+ шт., высокие затраты на проектирование | Не предлагается или отсутствует контроль качества |
| Сертификаты | ИСО 9001, 14001, 13485 | Обычно только ISO 9001 | Обычно нет |
Чтобы добиться класса герметизации IP67/IP68 при реальной установке на месте, выполните следующие проверенные процедуры:
| Шаг | Действие | Критическое значение/контрольная точка |
| 1 | Вручную затягивайте накидную гайку до тех пор, пока уплотнительное кольцо не коснется поверхности панели. | Визуальный контакт подтвержден. |
| 2 | Примените окончательный момент затяжки с помощью калиброванного ключа. | 1,0–1,2 Нм (НЕ превышайте 1,5 Нм – чрезмерный момент затяжки деформирует уплотнительное кольцо и увеличивает усилие вставки). |
| 3 | Проверьте радиус изгиба кабеля на входе. | Внешний диаметр кабеля ≥ 5× — острые изгибы растягивают контакты и нарушают заднее уплотнение. |
| 4 | Наружная ориентация | Выход кабеля вниз – предотвращает скопление воды на соединении стяжной гайки. |
| 5 | Частота проверки уплотнительного кольца | Ежегодно для ежедневной мойки/пищевой промышленности; каждые 2–3 года для стандартного промышленного использования внутри и снаружи помещений. |
| Сертификация/Протокол | Объем и доказательства предоставляются в каждом заказе |
| ИСО 9001:2015 | Полная система управления качеством – проектирование, производство, послепродажное обслуживание. Отчеты об аудите доступны по NDA. |
| ИСО 14001:2015 | Управление окружающей средой – сокращение отходов и документальное подтверждение соответствия RoHS/REACH. |
| ИСО 13485:2016 | Применимо для медицинского оборудования (диагностика/мониторинг) – строгий контроль изменений и отслеживаемость. |
| Признание UL | Безопасность на уровне компонентов для Северной Америки – маркировка UL на каждом корпусе. |
Момент затяжки: 1,0–1,2 Нм (окончательная затяжка после фиксации вручную).
Ниже 0,8 Нм: сжатие уплотнительного кольца недостаточное – IP67 снижается до IP54 (пыленепроницаемость, но не водонепроницаемость). В ходе наших лабораторных испытаний мы наблюдали проникновение воды в течение 2 часов на глубину 0,5 м.
Свыше 1,5 Нм: уплотнительное кольцо из фторсиликона выдавливается в зазор резьбы, вызывая необратимую деформацию и увеличение силы сопряжения. Первоначально уплотнение может соответствовать стандарту IP67, но выйдет из строя после термоциклирования (расширение/сжатие).
Рекомендация: используйте динамометрический ключ с заданным моментом – мы можем поставить его в качестве аксессуара при объемных заказах.
Стандартные образцы: 5–10 штук доступны в течение 3 рабочих дней (если позволяет запас).
Мелкосерийные заказы (100–500 шт.): 12–15 рабочих дней с момента подтверждения заказа.
Крупнообъемные (500+ шт.): 18–20 рабочих дней, возможны частичные отгрузки.

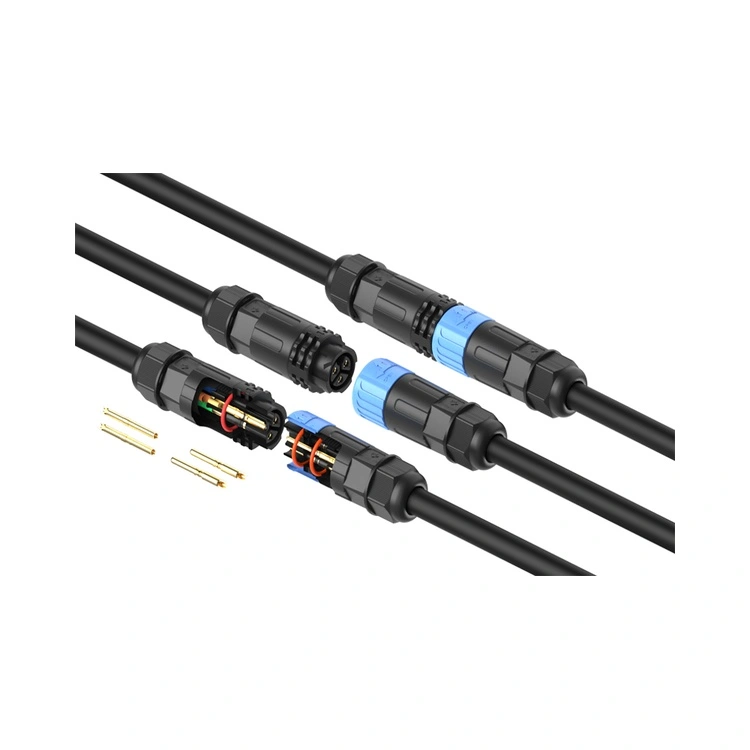

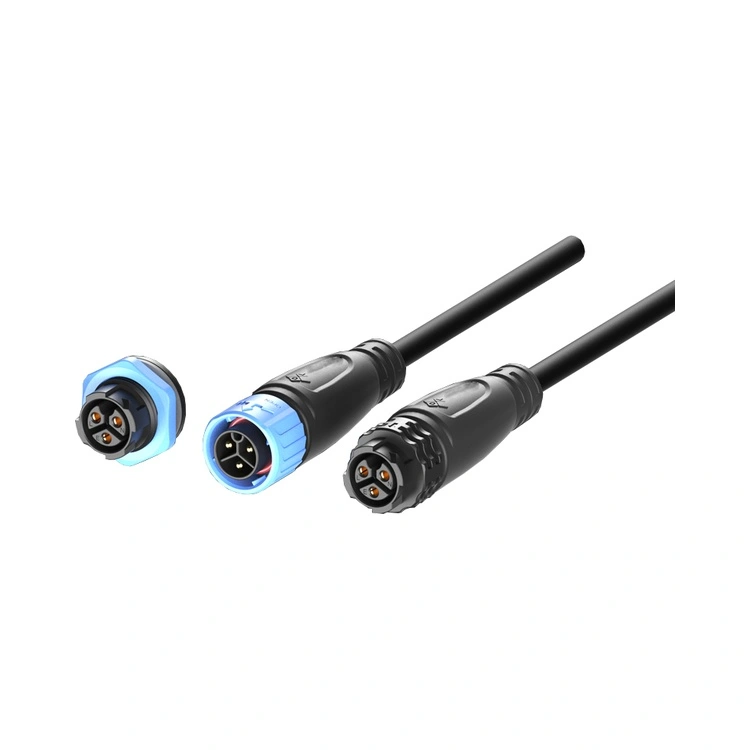

Кабели в сборе по индивидуальному заказу (длина, калибр проводов, цветовая маркировка): минимальный заказ 100 шт – утверждение технического чертежа занимает 2–3 дня, затем 15 дней на производство.
