The Пластиковый водонепроницаемый разъем серии Reunion M20 сочетает в себе легкий, стабильный корпус PA66 с водонепроницаемыми IP67/IP68 и позолоченными латунными контактами, рассчитанными на ток до 20 А. Это семейство разъемов, разработанное и изготовленное на собственных предприятиях Реюньона, сертифицированных по стандарту ISO, предоставляет производителям оборудования, системным интеграторам и инженерам по техническому обслуживанию проверенную альтернативу склонным к ржавчине металлическим межсоединениям в средах с солевым туманом, химикатами и высокой влажностью.
Reunion — это не торговая компания. Мы — вертикально интегрированный производитель с более чем 15-летним опытом точного формования и контактного инжиниринга. Каждая партия нашегоПластиковый водонепроницаемый разъем серии M20прошел 100% электрические испытания и испытания на водонепроницаемость, при этом записи испытаний сохраняются для полной прослеживаемости. Указывая Reunion, вы указываете партнера, который контролирует качество от сушки смолы до окончательной сборки, что подтверждается стандартами ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 и признанием UL.

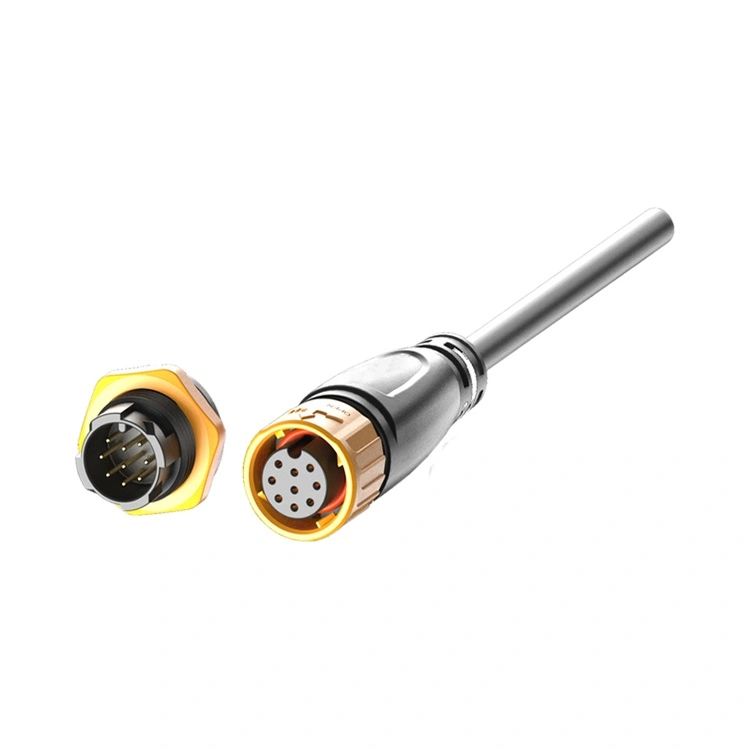

The Пластиковый водонепроницаемый разъем серии Reunion M20 представляет собой кольцевое межсоединение с резьбой, разработанное для приложений, требующих как значительной подачи питания (до 20 А на контакт), так и устойчивости к воздействию окружающей среды. Его соединительный интерфейс диаметром 20 мм имеет корпус из высокопрочного термопластика PA66, изготовленный и отлитый непосредственно в любой цвет RAL/Pantone — без краски, без покрытия, без коррозии. Корпус по своей природе устойчив к ржавчине и окислению, его температура теплового отклонения превышает 200°C, что обеспечивает надежную работу в диапазоне от -40°C до +105°C.

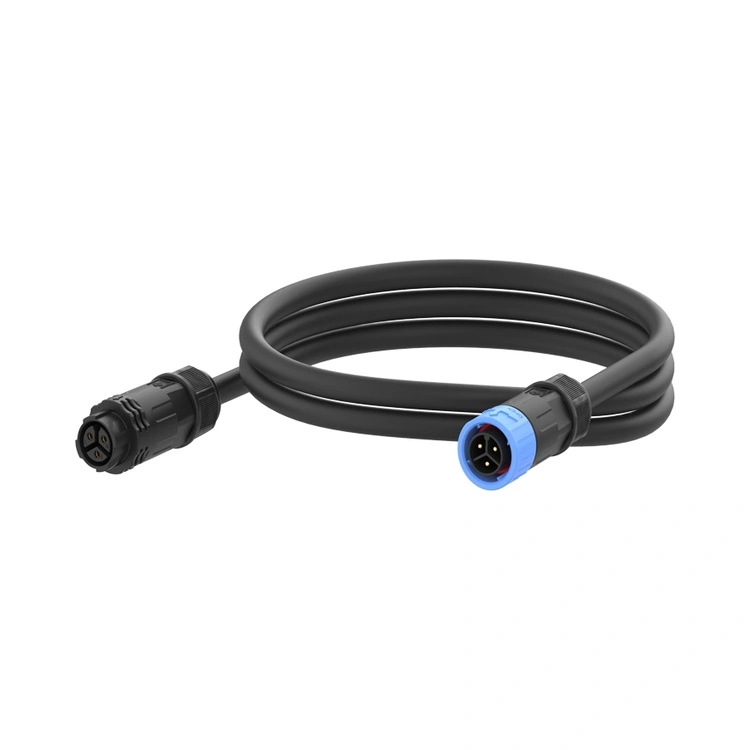

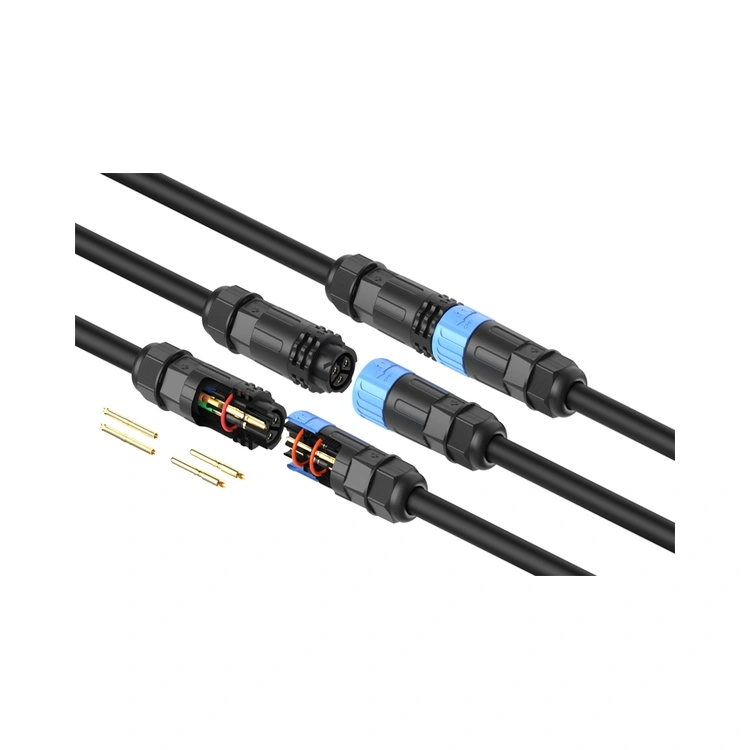

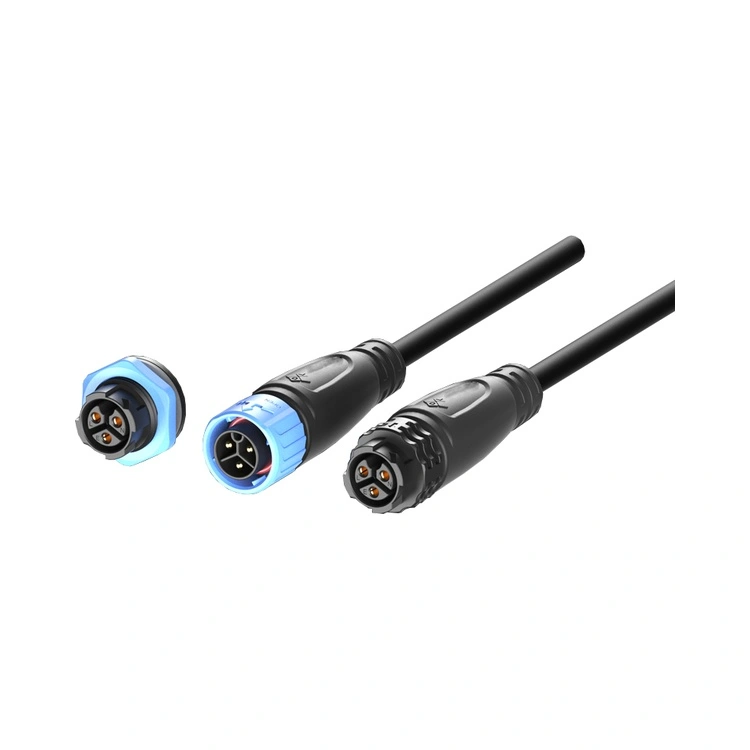

Разъем доступен в конфигурациях питания от 2 до 9 контактов, максимальный ток составляет 20 А. Разъемы доступны в вариантах панельного, кабельного и собранного типа. Мы можем изготовить для вас полный комплект компонентов жгута проводов. Вы также можете обработать компоненты жгута проводов самостоятельно.
| Особенность | Выгода | Доказательства проверки |
| PA66 Корпус | Никакой ржавчины, никакого окисления — доказано в условиях соляного тумана (ASTM B117) и химической промывки. | Отличная коррозионная стойкость |
| Снижение веса до 60% | Снижает структурную нагрузку на панели, кабели и роботизированные манипуляторы, упрощает установку и снижает затраты на транспортировку. | Доступны данные массового сравнения с сопоставимыми разъемами с латунным корпусом. |
| IP67 водонепроницаемый | Выдерживает длительное погружение на глубину 1 м в течение 30 минут. | Пакетное иммерсионное тестирование. |
| Конфигурации 2~9 контактов | 2,3,4,5,6,7,8,9 контактов опционально | Стандартные готовые и пользовательские варианты загрузки контактов. |
| Позолоченные латунные контакты | Низкое контактное сопротивление (<3 мОм) и защита от коррозии — сохраняют работоспособность во влажном, соленом воздухе. | Толщина покрытия проверяется методом РФА на каждой производственной партии. |
| Резьбовая фиксация | Виброустойчивое соединение — предотвращает расшатывание при движении оборудования, термоциклировании и работе крана. | Протестировано в циклическом режиме для ≥500 типичных соединений с постоянным сохранением крутящего момента. |
| Параметр | 2-контактный | 3-контактный | 4-контактный | 5-контактный | 6-контактный | 7-контактный | 8-контактный | 9-контактный |
| Номинальное напряжение | 250 В | 250 В | 250 В | 250 В | 125 В | 50В | 50В | 50В |
| Текущий рейтинг | 20А | 20А | 15А | 15А | 10А | 5А | 5А | 5А |
| Сечение провода (мм²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Спецификация | Деталь |
| Рабочая температура | -40°С ~ +105°С |
| Степень защиты (в паре) | IP67/IP68 (1м, 30мин) |
| Материал корпуса | ПА66 |
| Контактный материал | Латунь с позолотой |
| Контактное сопротивление | ≤3 мОм |
| Циклы спаривания | ≥500 |
| Масса | ~ на 60 % легче аналогичных латунных соединителей |
| Согласие | RoHS, REACH, UL |
Reunion управляет полностью интегрированной производственной линией дляПластиковый водонепроницаемый разъем серии M20, гарантируя, что каждое устройство соответствует нашим опубликованным спецификациям. Наш процесс включает в себя:
Сушка материала– PA66 подвергается прецизионной сушке для устранения дефектов формования, связанных с влажностью.
Литье под давлением– Автоматические прессы с контролем допуска ±0,02 мм; цветной пигмент добавляется непосредственно в смолу — без вторичной окраски.
Контактная штамповка и покрытие— Скоростная штамповка из медного сплава; выборочное золочение.
Обработка кабеля– Собственная экструзия полиуретана/ПВХ с автоматической резкой, зачисткой и лужением; нестандартная длина от 0,1м до 20м.
Сборка– Полуавтоматические линии с креплением с регулируемым крутящим моментом (момент сцепления 1,0–1,2 Нм).
Электрические испытания– 100% проверка непрерывности, сопротивления изоляции (≥5000 МОм) и диэлектрической стойкости.
Отбор проб окружающей среды– Отбор проб партии для погружения IP68, устойчивости к ультрафиолетовому излучению (ASTM G155) и термического цикла.
Упаковка– Антистатическая вакуумная герметизация с влагопоглотителем; Картонные коробки экспортного качества с отслеживаемыми этикетками партий.
Собственные инструменты и возможности Reunion для формования позволяют быстро адаптировать модель под заказ.Пластиковый водонепроницаемый разъем серии M20 без минимального количества заказа, которое приводит к избытку запасов.
| Настраиваемая функция | Доступные варианты |
| Цвет корпуса | Любой RAL или Pantone — отливается напрямую, без покраски. |
| Кабельная сборка | от 0,1 м до 20 м; оболочка из полиуретана (масло/химическистойкого) или ПВХ; односторонний или двусторонний |

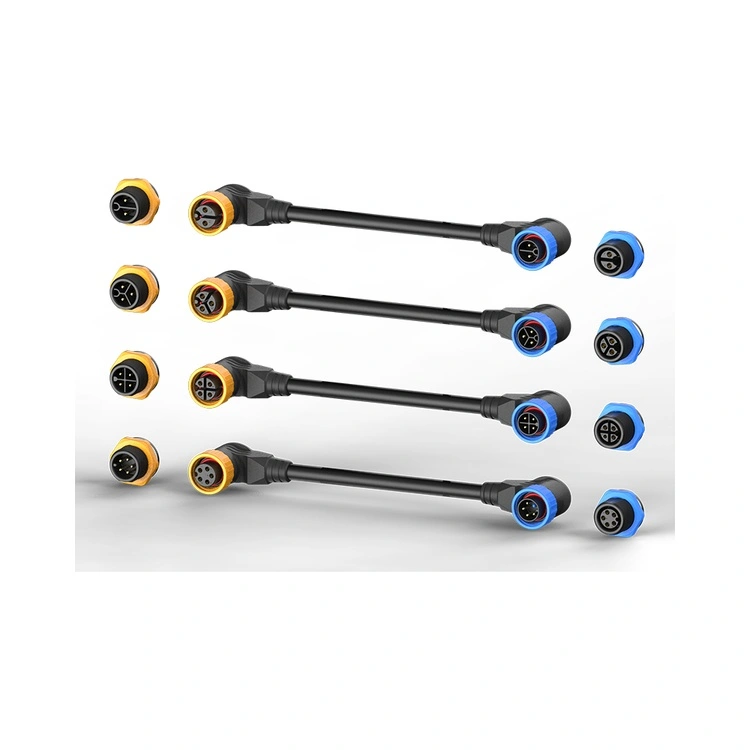

| Ориентация разъема | Прямой или под прямым углом |
| Контакт Загрузка | 2, 3, 4, 5, 6,7,8,9 контакта |
| Маркировка кабеля | Печать на заказ или термоусадочные этикетки для идентификатора цепи |
| Упаковка | Антистатические пакеты, катушки или картонные коробки с индивидуальной маркировкой. |
Для крупномасштабных проектов команда инженеров Reunion может совместно разработать индивидуальные схемы вставок, варианты шпонок или специальные формы для кабелей. Срок изготовления индивидуальных цветов обычно составляет 15–20 рабочих дней; Стандартные конфигурации доставляются в течение 5–7 рабочих дней.
Reunion поддерживает активную сертификацию признанными мировыми организациями. По запросу предоставляем подтверждающие документы.
| Сертификация | Объем |
| ИСО 9001:2015 | Управление качеством – проектирование, производство и послепродажное обслуживание. |
| ИСО 14001:2015 | Управление окружающей средой – сокращение отходов и устойчивые практики |
| ИСО 13485:2016 | Управление качеством медицинского оборудования – для задач диагностики/мониторинга |
| UL признан | Безопасность на уровне компонентов для рынков Северной Америки |
| RoHS и охват | Соответствие ограничениям по веществам – стандарты ЕС и мировые стандарты |
Нет — номинальный ток определяется системой контактов и калибром проводов, а не корпусом. Материал PA66 имеет температуру теплового отклонения, превышающую 200°C, что значительно превышает рабочий диапазон разъема от -40°C до +105°C. Мы проверяем каждую конфигурацию контактов посредством испытаний на повышение температуры в соответствии со стандартом IEC 60512. В нашей лабораторииПластиковый водонепроницаемый разъем серии M20 показывает повышение температуры в тех же пределах, что и аналоги с металлической оболочкой. Для применений, превышающих 30 А на контакт, мы рекомендуем нашу серию M25.
Корпус PA66 устойчив к маслам, жирам, щелочам и многим кислотам. Для конкретной химической совместимости мы предоставляем подробную таблицу стойкости. Для сред с постоянным воздействием растворителей, охлаждающей жидкости или топлива мы рекомендуем использовать кабель из полиуретана — ПВХ может разлагаться в определенных химических средах. Наша команда инженеров предлагает бесплатные консультации по выбору материалов для агрессивных химических применений.
Да, заказы на образцы приветствуются. Мы предлагаем оценочные комплекты, содержащие 5 пар сопряжений со стандартной конфигурацией контактов. Примерные цены можно получить в нашем отделе продаж. Время выполнения образца составляет 5–7 рабочих дней для стандартных конфигураций. Срок изготовления нестандартных образцов составляет 12–17 рабочих дней.
