Все данные проверены в ходе 100 % заводских электрических испытаний, а не AQL на основе образцов. Каждая единица тестируется перед отправкой.
| Параметр | 2-контактный | 3-контактный | 4-контактный | 5-контактный | 6-контактный | 7-контактный | 8-контактный | 9-контактный |
| Номинальное напряжение | 250 В | 250 В | 250 В | 250 В | 125 В | 50В | 50В | 50В |
| Текущий рейтинг | 20А | 20А | 15А | 15А | 10А | 5А | 5А | 5А |
| Сечение провода (мм²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Параметр | Стоимость/Деталь |
| Рабочая температура | -40°С ~ +105°С |
| Рейтинг защиты | IP67/IP68 (сопряженный) – испытано при пакетном погружении на глубину 1 м в течение 30 минут. |
| Материал корпуса | ПА66 |
| Контактный материал | Латунь с позолотой |
| Контактное сопротивление | ≤3 мОм |
| Циклы спаривания | ≥500 |
| Рейтинг воспламеняемости | УЛ 94 В-0 |
| Экологическое соответствие | 100% RoHS, ДОСТИГНУТЬСЯ |
| Особенность | Выгода | Доказательства проверки |
| PA66 Корпус | Никакой ржавчины, никакого окисления — доказано в условиях соляного тумана (ASTM B117) и химической промывки. | Отличная коррозионная стойкость |
| Снижение веса до 60% | Снижает структурную нагрузку на панели, кабели и роботизированные манипуляторы, упрощает установку и снижает затраты на транспортировку. | Доступны данные массового сравнения с сопоставимыми разъемами с латунным корпусом. |
| IP67 водонепроницаемый | Выдерживает длительное погружение на глубину 1 м в течение 30 минут. | Пакетное иммерсионное тестирование. |

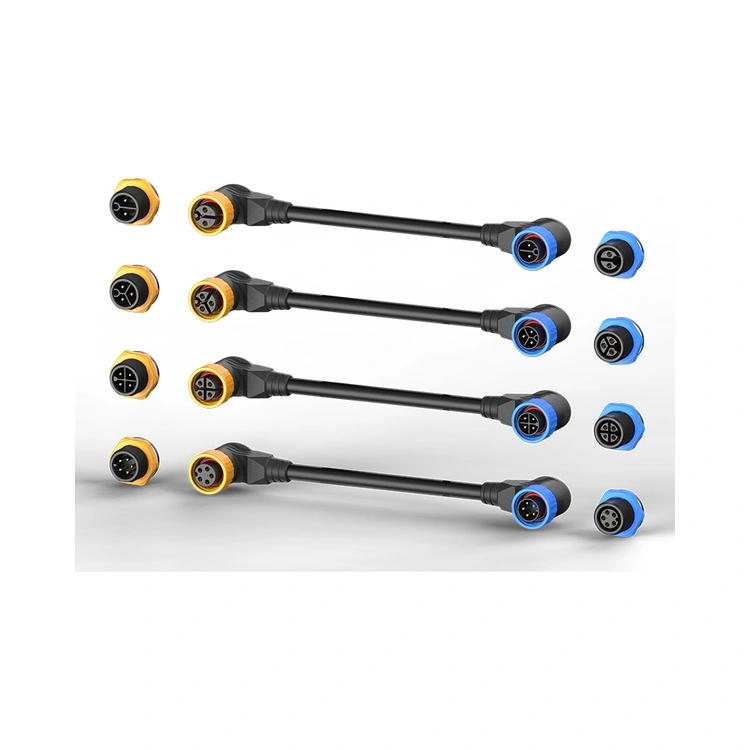

| Конфигурации 2~9 контактов | 2,3,4,5,6,7,8,9 контактов опционально | Стандартные готовые и пользовательские варианты загрузки контактов. |
| Позолоченные латунные контакты | Низкое контактное сопротивление (<3 мОм) и защита от коррозии — сохраняют работоспособность во влажном, соленом воздухе. | Толщина покрытия проверяется методом РФА на каждой производственной партии. |
| Резьбовая фиксация | Виброустойчивое соединение — предотвращает расшатывание при движении оборудования, термоциклировании и работе крана. | Протестировано в циклическом режиме для ≥500 типичных соединений с постоянным сохранением крутящего момента. |
Сертификаты — отсканированные оригиналы доступны для вашего файла соответствия
| Сертификация | Область применения/применимость |
| ИСО 9001:2015 | Управление качеством – проектирование, производство и послепродажное обслуживание. |
| ИСО 14001:2015 | Управление окружающей средой – проверенное третьей стороной сокращение отходов и устойчивые методы. |
| ИСО 13485:2016 | Управление качеством медицинского оборудования – применимо, если ваша светодиодная система интегрируется в диагностические или хирургические осветительные кабины. |
| UL признан | Сертификация безопасности на уровне компонентов для электротехнических рынков Северной Америки. |
| RoHS и охват | Полная декларация SVHC (вещества, вызывающие особую озабоченность) предоставляется на каждую партию. |
M16 выдерживает ток до 15 А (≈480 Вт при 24 В). Для светильника мощностью 500 Вт и выше или если вы планируете последовательно подключить два прибора через один разъем, разъем для светодиодных светильников серии M20 обеспечивает непрерывный номинал 20 А с большей площадью контактной поверхности, что значительно снижает нагрев I²R. Кроме того, более крупный корпус M20 обеспечивает более толстую изоляцию кабеля, что критически важно при длинных кабелях для уменьшения падения напряжения. Если для вашего приложения требуется >20 А на контакт, обратите внимание на нашу серию M25.
Для достижения и поддержания уровня защиты IP67/IP68 компания Reunion рекомендует:
Момент затяжки: затягивайте стяжную гайку вручную до тех пор, пока уплотнительное кольцо не коснется поверхности панели, затем приложите дополнительный момент 1,0–1,2 Нм с помощью динамометрического ключа. Не превышайте момент затяжки 1,5 Нм — чрезмерная затяжка может вызвать нагрузку на термопластичный изолятор и появление микротрещин.
Проверка уплотнительного кольца. Замените уплотнительное кольцо, если во время профилактического обслуживания видна деформация, растрескивание или затвердевание.
График замены: При установке наружного освещения заменяйте уплотнительные кольца каждые 24–36 месяцев.
Reunion предоставляет подробные карты настройки крутящего момента со всеми производственными поставками. Для проектов критически важной инфраструктуры мы предлагаем предварительно собранные кабельные жгуты с разъемами, затягиваемыми на заводе, что экономит ваше время на установку и исключает ошибки, связанные с крутящим моментом.
