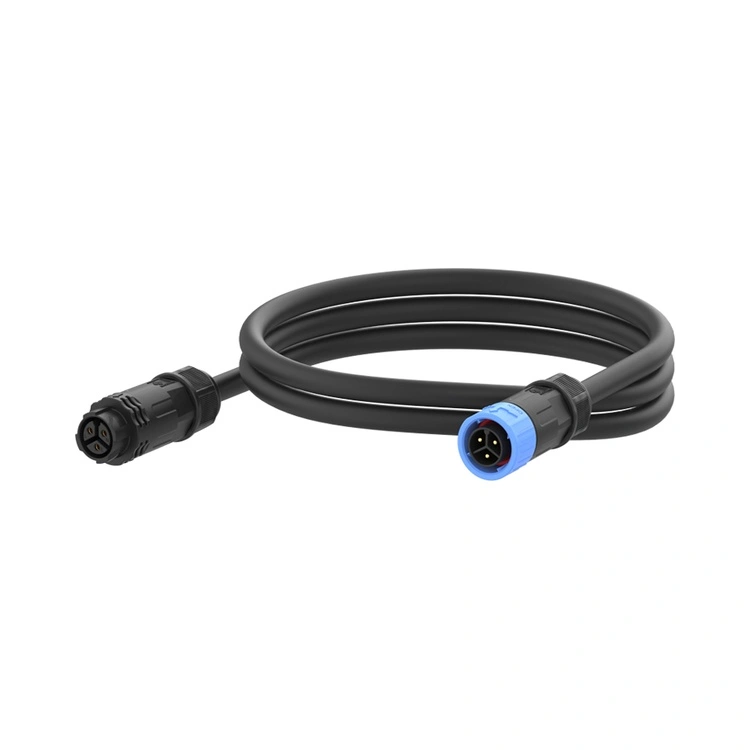

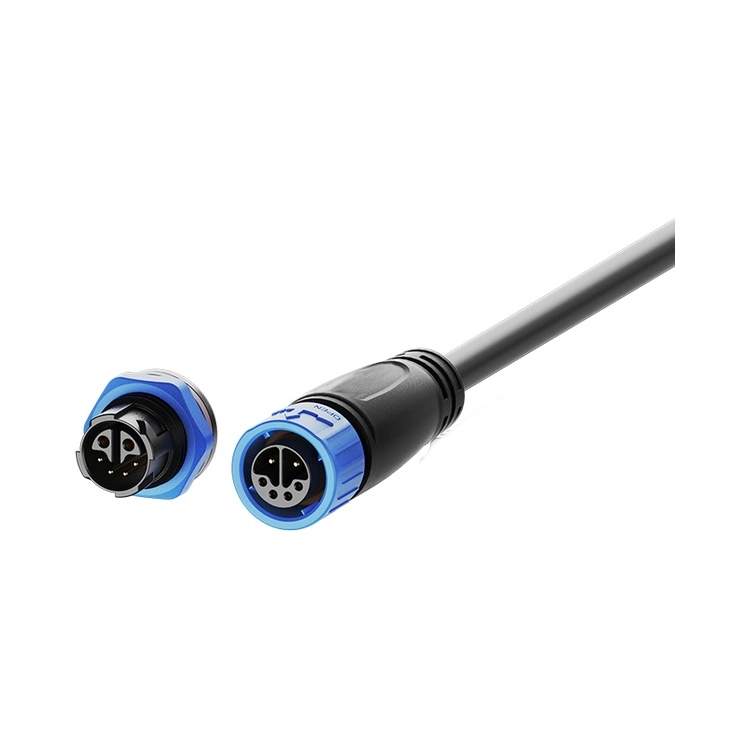

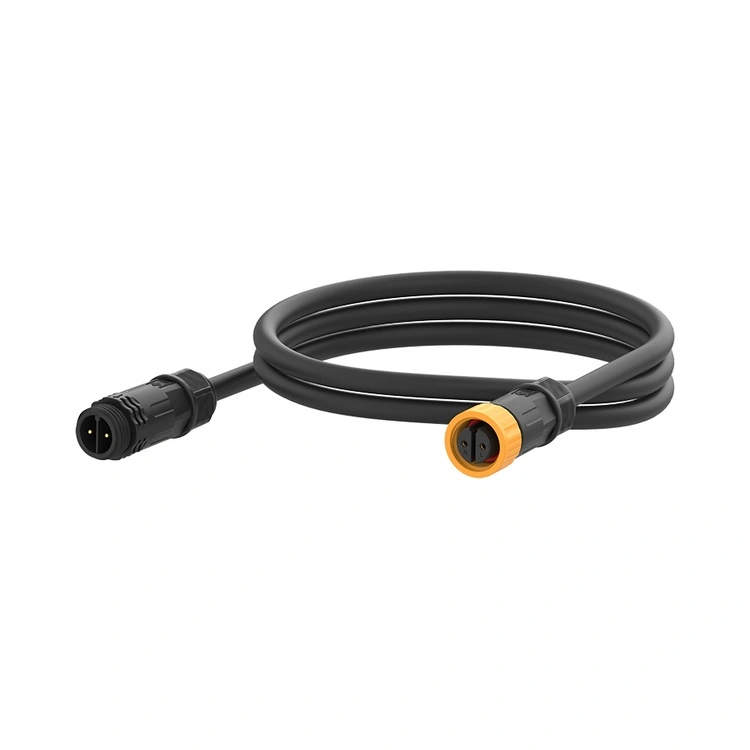

Водонепроницаемый разъем серии M16 — это промышленное межблочное соединение Reunion среднего класса, предназначенное для устранения разрыва между компактными разъемами M12 и более крупными силовыми разъемами M20/M25. Этот круглый разъем с резьбой, сертифицированный по стандартам герметичности IP67/IP68, сочетает в себе прочный 16-миллиметровый интерфейс с защитой окружающей среды и подходит для промывных сред, наружной установки и промышленного оборудования с умеренными требованиями к электропитанию.

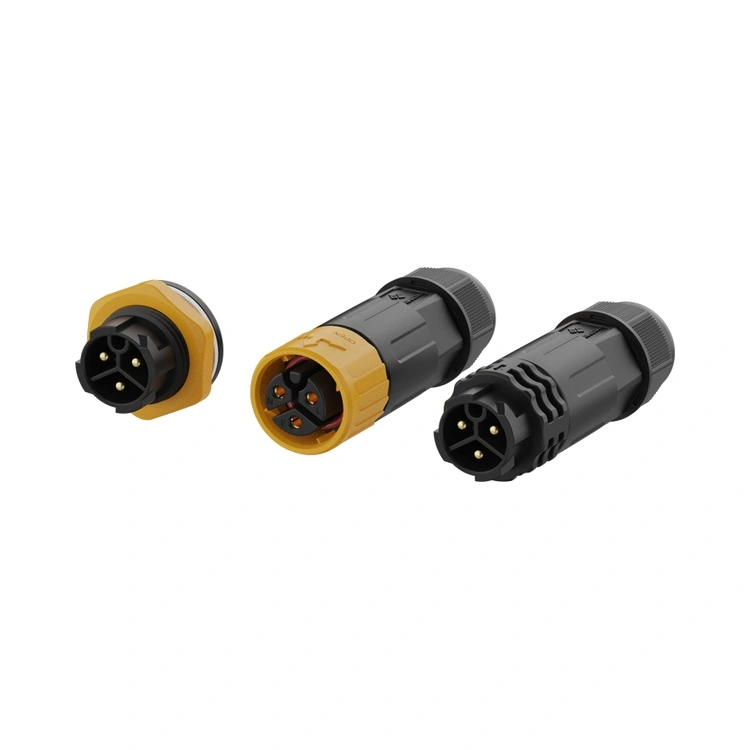

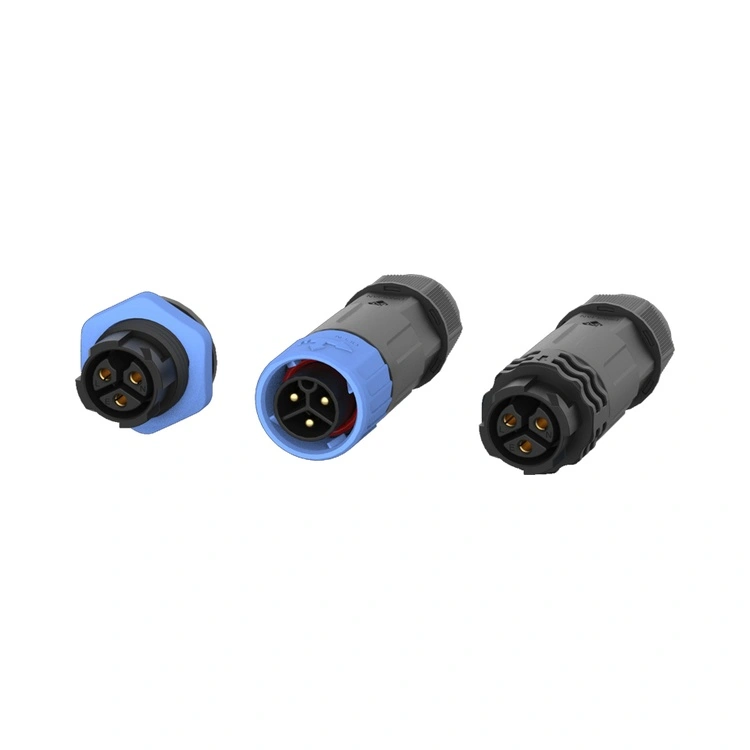

Контакты изготовлены из латуни с селективным золотым покрытием, что обеспечивает низкое сопротивление контактов в течение сотен циклов соединения. Reunion производит серию M16 посредством вертикально интегрированного процесса — от точной обработки до автоматизированной сборки и 100% электрических испытаний. Доступные в версиях для монтажа на панели и на кабеле, с выводами под пайку или на печатную плату, серия M16 адаптируется к различным конструкциям оборудования. Для инженеров, которым требуется разъем, обеспечивающий большую токовую нагрузку, чем M12, но при этом сохраняющий компактный форм-фактор, этот разъем представляет собой надежное герметичное решение для межсоединения.
| Особенность | Выгода |
| IP67/IP68 Экологическая герметизация | Выдерживает пыль, временное и длительное погружение — надежен при промывке, на открытом воздухе и в морских установках. |
| Конфигурации от 2 до 8 контактов | Поддерживает простые подключения питания, многосигнальные и гибридные силовые приложения. |
| Гибридный вариант с 2+4 контактами | Объединяет питание (2 контакта, 10 А) и сигнал (4 контакта, 3 А) в одном разъеме, что позволяет сократить количество кабелей и пространство на панели. |
| Номинальный ток до 15А | Выдерживает умеренную силовую нагрузку — подходит для двигателей, приводов и светодиодного освещения. |
| Резьбовой стопорный механизм | Виброустойчивое соединение — предотвращает ослабление в результате движения оборудования и термоциклирования. |
| Позолоченные латунные контакты | Низкое контактное сопротивление (<3 мОм) и защита от коррозии обеспечивают сохранение работоспособности во влажной среде. |
| Высокотемпературный корпус PA66 | Эксплуатация от -40°C до +105°C — охватывает экстремальные температуры в промышленности и на открытом воздухе. |
| Параметр | 2-контактный | 3-контактный | 4-контактный | 5-контактный | 6-контактный | 7-контактный | 8-контактный | 2+4-контактный |
| Номинальное напряжение | 250 В | 250 В | 250 В | 250 В | 125 В | 50В | 50В | 250В+50В |
| Текущий рейтинг | 15А | 15А | 10А | 10А | 5А | 5А | 5А | 10А+3А |
| Секция провода | 0,75-1,5 мм² | 0,75-1,5 мм² | 0,5-1,0 мм² | 0,5-1,0 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 1,5/0,5 мм² |
Рабочая температура: -40°C ~ +105°C
Степень защиты: IP67/IP68 (сопряженный)
Материал корпуса: Высокотемпературный термопластик.
Материал контакта: позолоченный медный сплав.
Контактное сопротивление: ≤3 мОм
Циклы спаривания: ≥500
Класс воспламеняемости: UL 94 V-0.
Все материалы соответствуют требованиям RoHS
| Аспект | Серия Реюньон М16 | Премиальные европейские бренды M16 | Недорогой M16 других производителей |
| Цена | Цена, оптимальная для объемов | в 3-4 раза выше | Дешевле заранее |
| Уровень уплотнения | IP67/IP68 – стандарт | IP67 типовой | Непроверенные претензии |
| Текущий рейтинг | До 15А | Типичный до 15 А | Переменная |
| Варианты контактов | 2~8 контактов плюс гибридный 2+4 контакта | Ограниченный диапазон | Неполный выбор |
| 100% электрические испытания | Каждая единица | На основе выборки | Случайно или нет |
| Прослеживаемость | ERP прослеживается от смолы до готового соединителя | Да | Никто |
| Время выполнения | 10-17 дней | 4-8 недель | Непредсказуемый |
| Минимальный заказ на заказ | Низкий (100 шт.) | Высокий (500+) | Не предлагается |
| Техническая поддержка | Круглосуточный ответ от команды инженеров из 10 человек | Хорошо, но медленнее | Ограниченный |
| Сертификаты ИСО | 9001, 14001, 13485 | Обычно 9001 | Обычно нет |
| Сертификация | Объем |
| ИСО 9001:2015 | Управление качеством — проектирование, производство и послепродажное обслуживание. |
| ИСО 14001:2015 | Управление окружающей средой — проверенное сокращение отходов и устойчивые методы. |
| ИСО 13485:2016 | Управление качеством медицинского оборудования — применимо к M16, используемому в диагностическом или мониторинговом оборудовании. |
| UL признан | Сертификация безопасности на уровне компонентов для рынков Северной Америки. |
| РоХС | Ограничение использования опасных веществ — соответствие директиве ЕС. |
Производственная линия M16 компании Reunion работает под строгим контролем процесса. Герметичность IP67/IP68 проверяется на каждой производственной партии путем реальных испытаний на погружение. Протоколы испытаний, сертификаты материалов и отчеты о проверках сохраняются для каждой партии, что позволяет проводить аудит качества и требования к документации клиентов.
Гибридная конфигурация 2+4 объединяет два силовых контакта (номинальный ток 10 А, 250 В) и четыре сигнальных контакта (номинальный ток 3 А, 50 В) в одном корпусе разъема. Такая конструкция имеет существенные преимущества:
Уменьшает количество кабелей – вместо отдельных силовых и сигнальных кабелей используется один кабель.
Экономит место на панели – один вырез в панели заменяет два.
Упрощает установку – один разъем вместо двух.
Типичные области применения включают приводы двигателей (питание + обратная связь с энкодером), светодиодные светильники (питание + управление DALI) и промышленные датчики, требующие как питания, так и данных. Если вашему устройству требуется питание >4 А, а также передается низковольтный сигнал, гибрид 2+4 зачастую является наиболее эффективным решением.
Оба номинала доступны для разъемов одинаковой конструкции, но практическая разница заключается в следующем:
IP67 – защита от временного погружения в воду (1 м на 30 минут). Подходит для большинства применений на открытом воздухе и при мойке.
IP68 – защита от длительного погружения в воду (глубина и продолжительность определяются заказчиком). Подходит для морских, погружных датчиков и установок, подверженных наводнениям.
Стандартный M16 Reunion имеет степень защиты IP67. Для IP68 мы используем улучшенные материалы уплотнительных колец и дополнительную формовку. Укажите ожидаемую глубину и продолжительность погружения (например, «IP68, 2 м на 24 часа»), и наша команда инженеров подтвердит пригодность.
Для достижения и поддержания уровня защиты IP67 компания Reunion рекомендует:
Момент затяжки – затягивайте стяжную гайку вручную до тех пор, пока уплотнительное кольцо не коснется поверхности панели, затем приложите дополнительный крутящий момент 0,6–0,8 Нм с помощью динамометрического ключа. Не превышайте 1,0 Нм.
Проверка уплотнительного кольца. Замените уплотнительное кольцо, если видна деформация, растрескивание или затвердевание.
График замены – ежегодно для ежедневной промывки; каждые 2–3 года для стандартных промышленных условий.
Радиус изгиба кабеля – на входе в разъем сохраняйте минимум 5 диаметров кабеля.
Ориентация – при использовании на открытом воздухе или при промывке направьте выход кабеля вниз.
