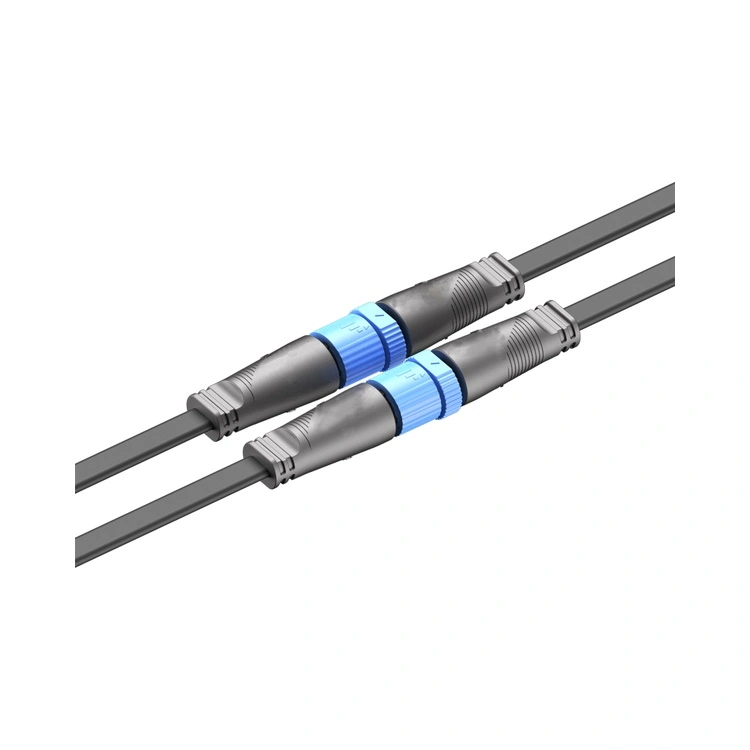

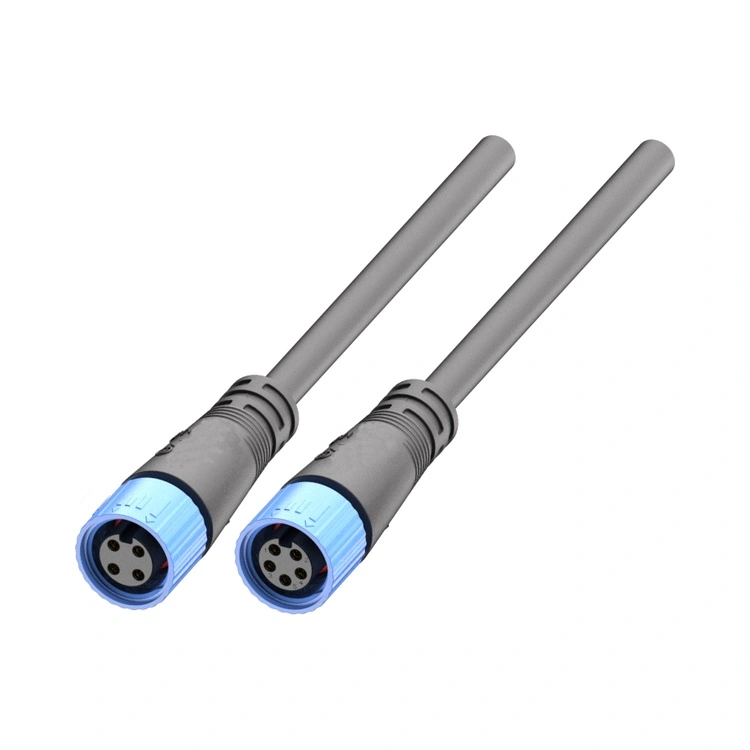

The Водонепроницаемый разъем серии M15 это не просто кольцевой интерфейс с резьбой; это специальный защитный барьер Реюньона для мощных светодиодных систем, где ограниченное пространство соответствует воздействию экстремальных погодных условий. В то время как стандартные варианты M12 обрабатывают слаботочные сигналы, эта 15-миллиметровая платформа вмещает проводники 16–20AWG, пропускающие до 10 А на контакт, что критически важно для управления современными светодиодными двигателями мощностью более 500 Вт в архитектурных и инфраструктурных проектах.
Уникальное инженерное отличие: Типовой корпус объединяетмногоядерные внутренние разделы— физические барьеры, разделяющие силовые и сигнальные линии внутри одной оболочки. В реальных установках (например, в туннельном освещении с круглосуточной работой) эта перегородка предотвращает катастрофические короткие замыкания, если изоляция отдельных проводов изнашивается из-за вибрации, а этот вид отказа часто игнорируется обычными круглыми разъемами.

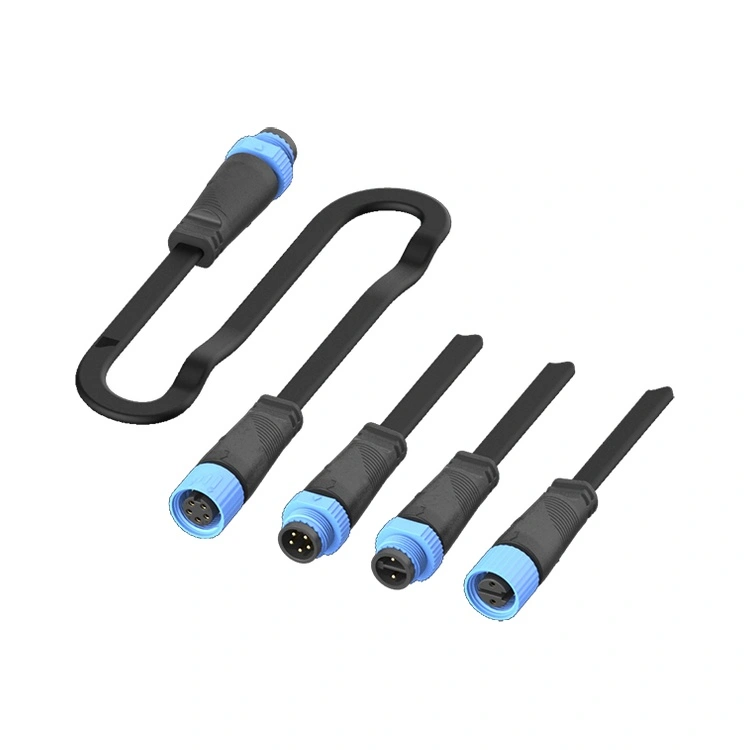

Reunion производит эту серию с помощью вертикально интегрированного процесса: прецизионное литье под давлением PA66, автоматическое золочение контактов из медного сплава и 100% электрические испытания каждой партии. Доступны в 2-, 3-, 4- и 5-контактной компоновке. Водонепроницаемый разъем серии M15 поддерживает светодиодные драйверы как с постоянным током, так и с постоянным напряжением, с резьбовой стопорной гайкой, которая сохраняет целостность крутящего момента при резонансе, вызванном ветром, и ежедневных термоциклах.
| Особенность | Инженерная выгода для вашего проекта |
| IP67/IP68 Сопряженное уплотнение | Выдерживает временные затопления (IP67) и длительное погружение на глубину до 1,5 м (IP68) — подтверждено испытаниями на проникновение воды на уровне партии. |
| Компактная конструкция типа 15 мм | Подходит для тонких светодиодных светильников и дисплеев на стойке, где важен каждый миллиметр; снижает ветровую нагрузку на светильники. |
| Многоядерные внутренние разделы | Безопасность превыше всего: физическое разделение силовых цепей (250 В/10 А) предотвращает возникновение дуги из-за утечки изоляции. |
| PA66 Корпус | Прослужит дольше металлических корпусов в прибрежных или химически агрессивных средах. |
| Позолоченные контакты | Поддерживает контактное сопротивление ≤3 мОм в течение более 500 циклов соединения. |
| Ядра | 2,3,4,5 контактов опционально |
| Параметр | 2-контактный | 3-контактный | 4-контактный | 5-контактный |
| Номинальное напряжение | 250 В | 250 В | 125 В | 125 В |
| Текущий рейтинг (на контакт) | 10А | 10А | 10А | 10А |
| Диапазон проводов | 20АВГ ~ 16АВГ | 20АВГ ~ 16АВГ | 20АВГ ~ 16АВГ | 20АВГ ~ 16АВГ |
| Диэлектрическое выдерживаемое напряжение | 1500 В переменного тока | 1500 В переменного тока | 1000 В переменного тока | 1000 В переменного тока |
| Сопротивление изоляции | ≥100 МОм (500 В постоянного тока) | ≥100 МОм | ≥100 МОм | ≥100 МОм |
Рабочая температура:-40°С ~ +105°С
Защита:IP67/IP68 (проверено в соединенном состоянии с прилагаемым уплотнительным кольцом)
Жилье:ПА66

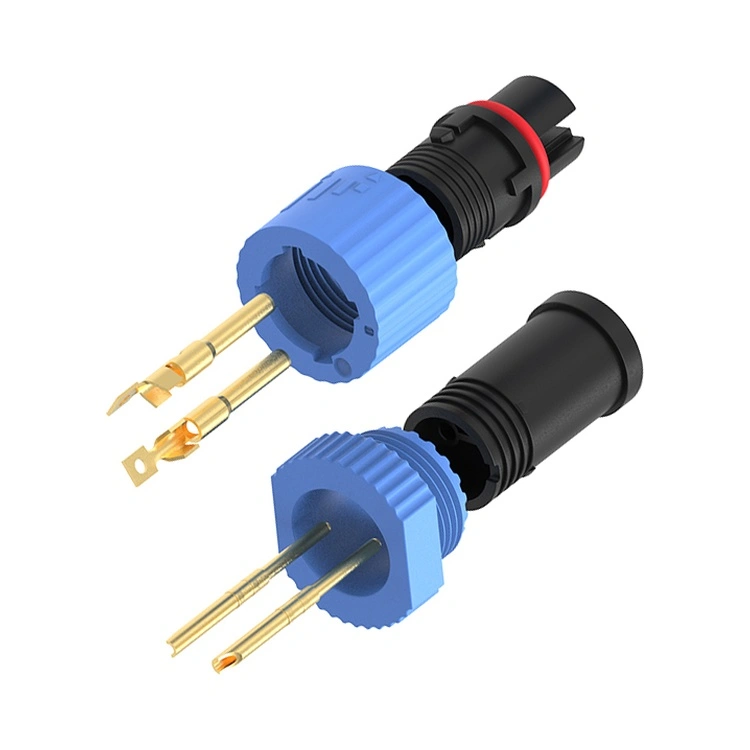

Контакт:Позолоченный медный сплав
Контактное сопротивление:≤3 мОм
Прочность спаривания:≥500 раз
Воспламеняемость:УЛ 94 В-0
Согласие:RoHS, ДОСТИГНУТЬСЯ
| Аспект | Серия Реюньон М15 | Премиальные бренды ЕС/США | Недорогие альтернативы |
| Цена за единицу товара | Конкурентоспособный объем (запросите многоуровневую цену) | в 2–3 раза выше | Дешевле на старте, но скрытые затраты на отказ |
| Внутренние перегородки безопасности | Да – стандартно для всех контактов | Редко предлагается | Всегда отсутствует |
| Материал корпуса | ПА66 | ПА или сплав цинка | Переработанный/неизвестный сорт – через 2 года становится хрупким. |
| Контактное покрытие | Позолота | Золото или серебро (0,1–0,2 мкм) | Олово или отсутствие покрытия |
| Диапазон температур | -40°С ~ +105°С | -25°С ~ +85°С | -10°С ~ +60°С |
| Прослеживаемость | ERP-кодирование от партии смолы до окончательной сборки | Да | Никто |
| Время выполнения | 12–15 дней | 6–8 недель | Непредсказуемый (30–60 дней) |
| Минимальный заказ на заказ | 100 шт. (для кабельных сборок) | 500+ шт. | Не предлагается |
| Инженерная поддержка | Круглосуточная реакция, 10 штатных инженеров | Медленнее из-за многоуровневой поддержки | Никакой технической поддержки |
Производственные мощности Реюньона (сертифицированные по стандартам ISO 9001, 14001 и 13485) работают под строгим статистическим контролем процессов. Каждая производственная партия Водонепроницаемый разъем серии M15 включает в себя:
Сырье
Записи в процессе литья под давлением (давление, температура, время цикла)
100% электрические испытания (высокое напряжение, сопротивление изоляции и сопротивление контактов)
Протоколы испытаний на погружение IP67 (случайная выборка из каждой партии – фотографии и видео сохраняются)
The Водонепроницаемый разъем серии M15 не является универсальным разъемом для автоматизации, предназначенным для освещения. Он устраняет три реальных пробела:
Текущая мощность: M12/M8 обычно выдерживает максимум 4 А; М15 доставляет10А на контакт— необходимо для светодиодных модулей мощностью более 100 Вт.
Перегородки безопасности: Внутренние барьеры – этообязательный для систем SELV (безопасное сверхнизкое напряжение), в которых провода питания и управления сосуществуют. Без них случайная жила провода может замкнуть 250 В на сигнальную линию, что приведет к выходу из строя драйверов.
Долговечность: Корпус M15 PA66 с УФ-стабилизаторами предотвращает растрескивание под воздействием солнечных лучей — известный вид отказа стандартных нейлоновых смесей M12 в креплениях на уличные стойки.
Три инженерные причины:
Соответствие температурному расширению: PA66 расширяется/сжимается вместе с оболочкой кабеля и корпусом светодиода, уменьшая напряжение сдвига уплотнения при колебаниях температуры от -40°C до +105°C.
Предотвращение гальванической коррозии: В прибрежной или солевой среде металлические соединители подвергаются щелевой коррозии даже при наличии покрытия. PA66 полностью исключает это.
Снижение весана: На 40 % легче аналогичных металлических корпусов, что критически важно для консольных кронштейнов светильников, подвергающихся ветровой нагрузке.
Для проектов, которые явно требуют металлического экранирования (например, медицинское освещение, чувствительное к электромагнитным помехам), Reunion предлагает альтернативную серию, но для 95% применений наружных светодиодов PA66 превосходит металл по совокупной стоимости владения.

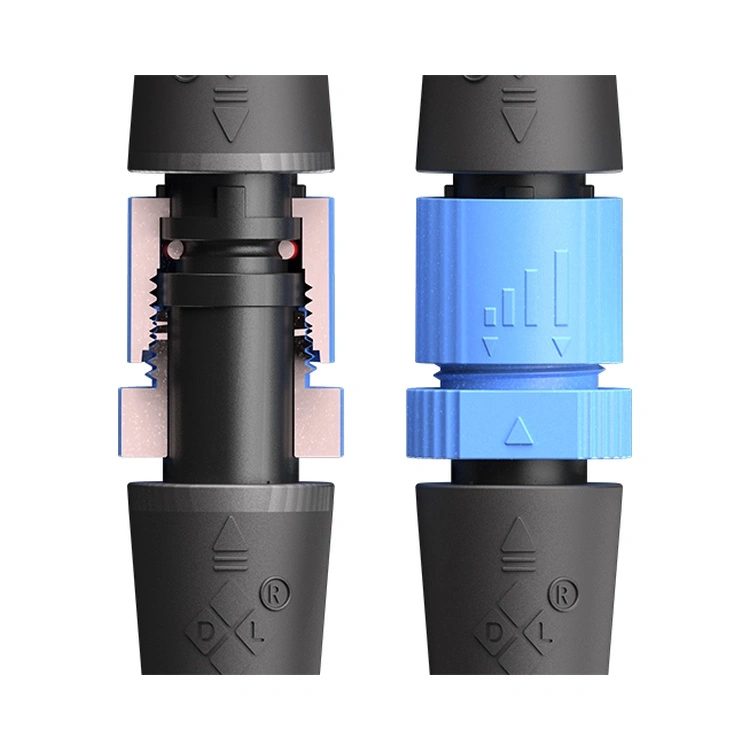

Крутящий момент сопряжения:Затяните вручную до тех пор, пока уплотнительное кольцо не сядет на место, затем установите0,4–0,6 Нм с динамометрическим ключом. Никогда не превышайте 0,8 Нм (чрезмерное сжатие деформирует уплотнительное кольцо).
Проверка уплотнительного кольца:Заменяйте предварительно установленное уплотнительное кольцо NBR каждые24 месяца для установок с ежедневным циклическим изменением температуры >30°C.
Кабельный ввод:Поддерживать5 × диаметр кабеля радиус изгиба на компенсаторе натяжения для предотвращения образования микрозазоров вокруг изоляции провода.
Ориентация: Всегда прокладывайте кабель вниз, чтобы избежать скопления воды на интерфейсе задней панели.
Reunion поставляет кабельные жгуты заводской сборки с предварительно затянутыми разъемами, что исключает возможность установки на месте для проектов критически важной инфраструктуры.
