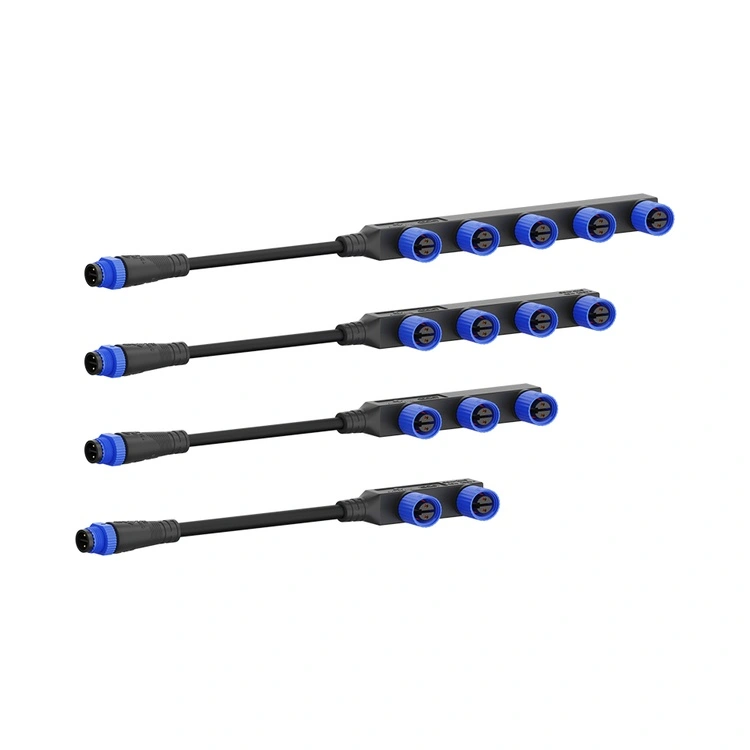

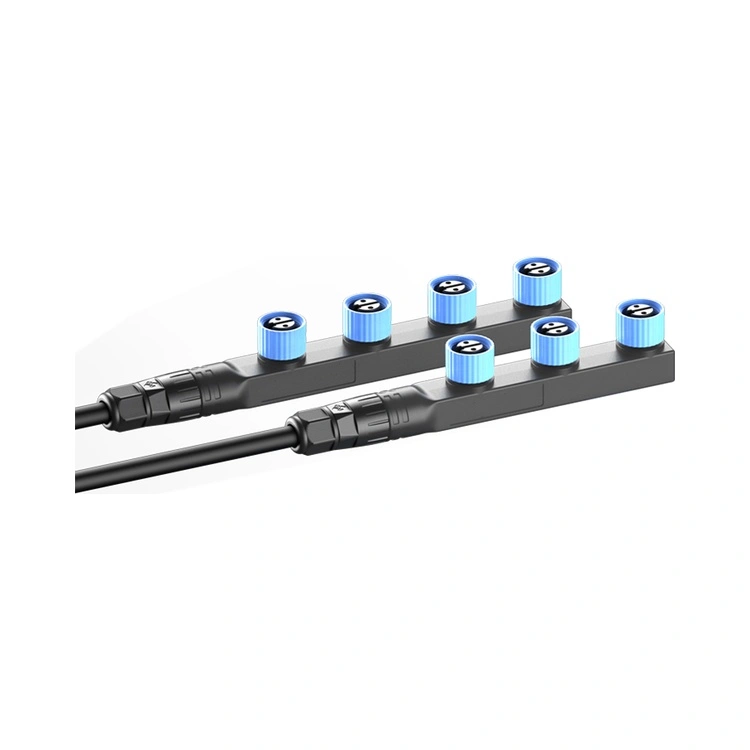

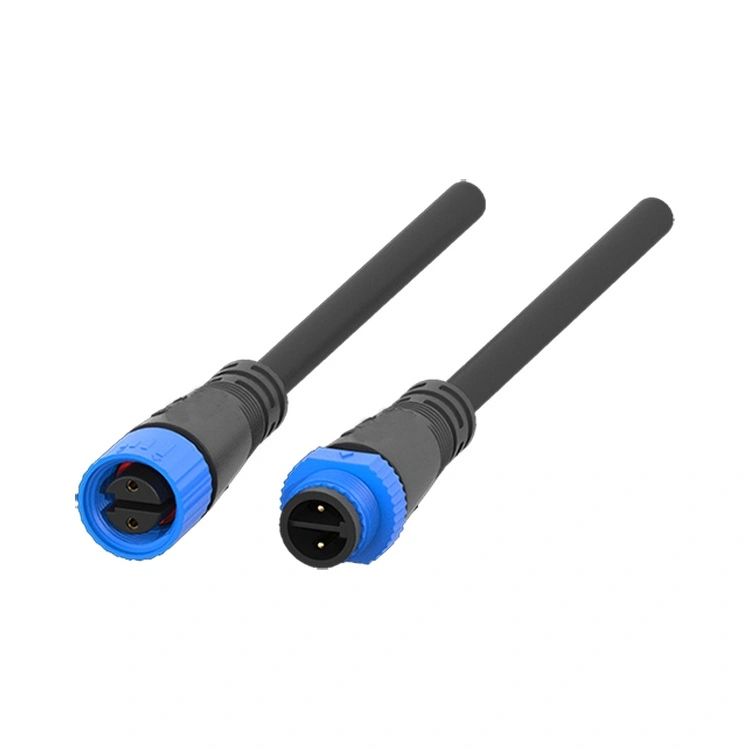

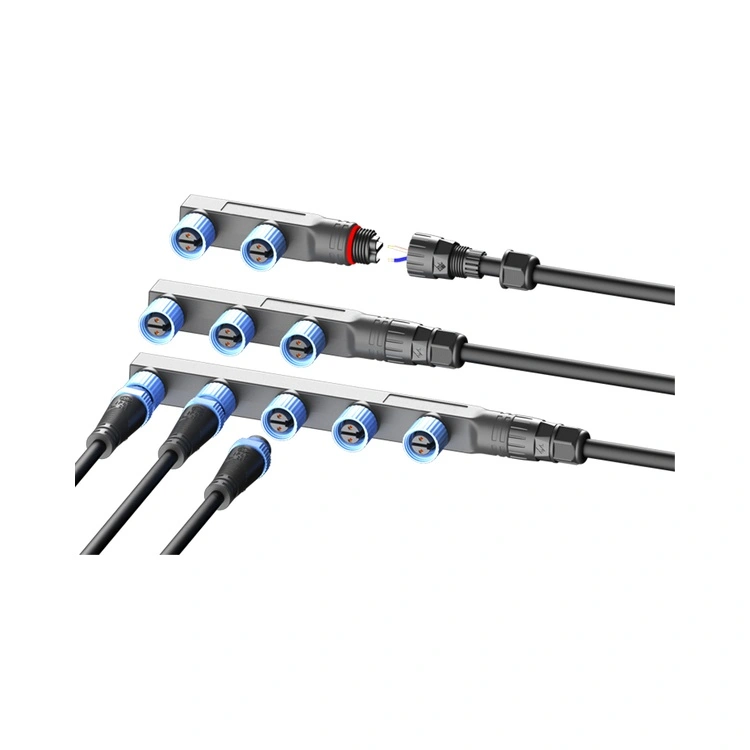

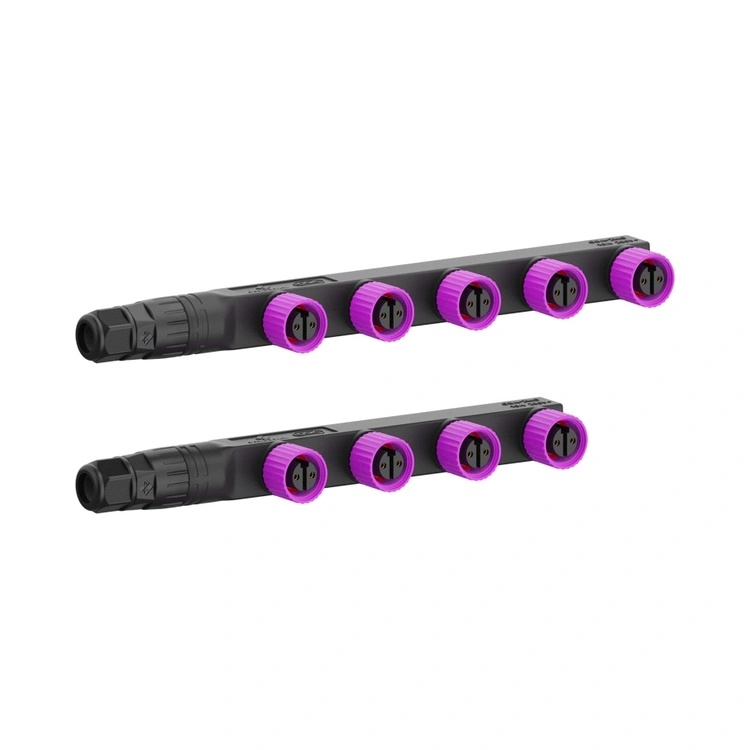

Разъем для светодиодного освещения серии M15 — это специализированное межсетевое соединение Reunion для индустрии наружного светодиодного освещения — одного из наиболее быстрорастущих сегментов промышленного освещения. Этот круглый разъем с резьбой, сертифицированный по стандартам интерфейса светодиодного освещения, сочетает в себе компактную конструкцию F-типа диаметром 15 мм с герметичностью класса IP67, что делает его пригодным для уличного освещения, освещения туннелей, архитектурного освещения, прожекторов стадионов и наружных светодиодных дисплеев.
Корпус разъема изготовлен из высокопрочного термопластика PA66, обеспечивающего превосходную устойчивость к атмосферным воздействиям, защиту от коррозии и механическую долговечность без проблем с весом и коррозией, как у металлических альтернатив.
Ключевой особенностью безопасности серии M15 является многожильный дизайн внутренних перегородок: отдельные перегородки между силовыми проводниками предотвращают короткие замыкания из-за повреждения изоляции проводов, что является критическим требованием для мощных светодиодных установок, где источники питания могут выдавать мощность более 500 Вт.

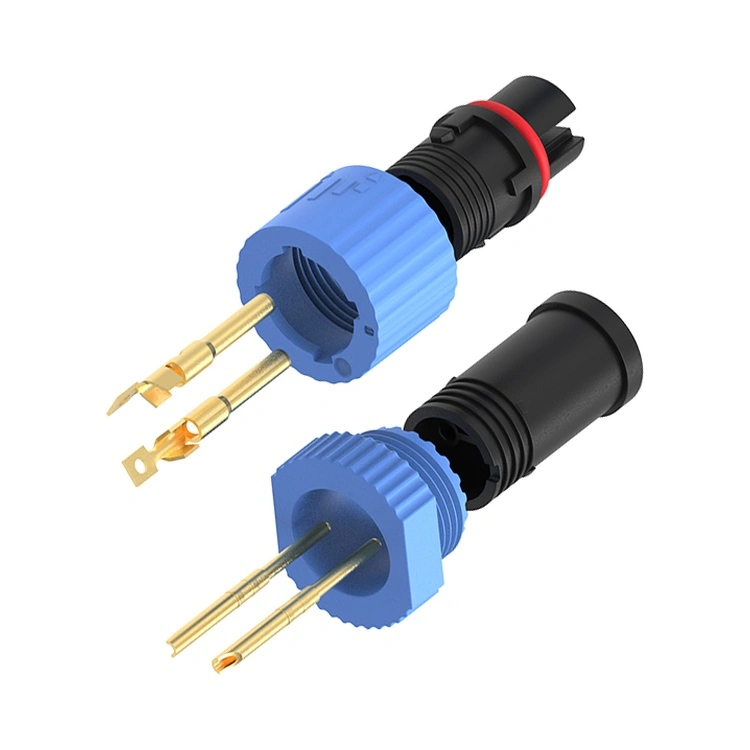

Контакты изготовлены из медного сплава с позолотой, что обеспечивает низкое и стабильное контактное сопротивление (≤3 мОм) на протяжении всего срока службы разъема.

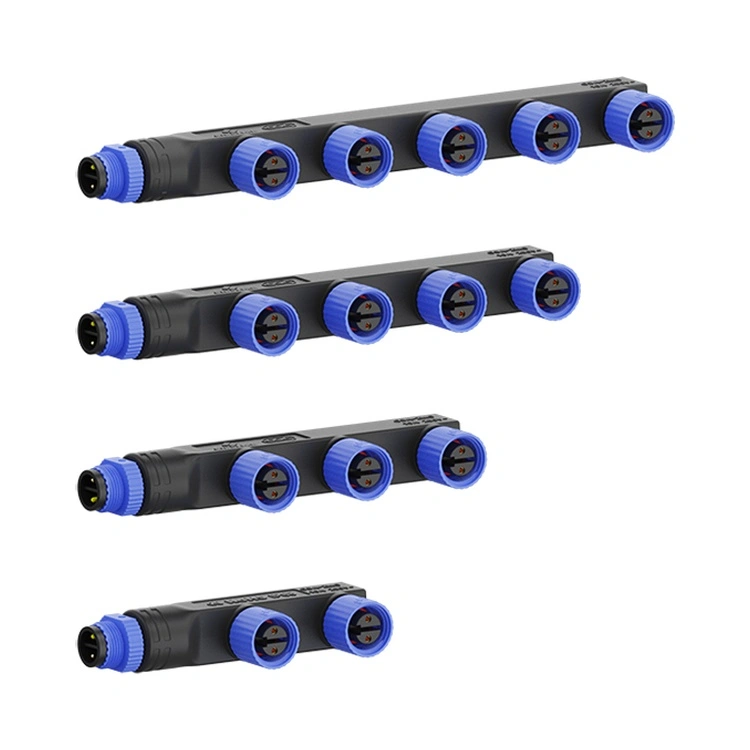

Серия M15, доступная в 2-, 3-, 4- и 5-контактных конфигурациях с номинальным током до 10 А, поддерживает драйверы светодиодов как с постоянным током, так и с постоянным напряжением.
Reunion производит серию M15 посредством вертикально интегрированного процесса — от прецизионного литья под давлением до автоматизированной сборки и 100% электрических испытаний. Резьбовой стопорный механизм обеспечивает виброустойчивое соединение, что крайне важно для установок, подверженных воздействию ветра, вибрации от дорожного движения и температурных циклов от -40°C до +105°C.
Для инженеров, проектирующих системы наружного освещения, этот разъем представляет собой надежное, безопасное и компактное решение, специально разработанное для светодиодных приложений, подкрепленное 15-летним производственным опытом Reunion.
Серия M15 специально создана для наружного светодиодного освещения и обладает функциями, отвечающими конкретным требованиям долгосрочной наружной установки.
| Особенность | Выгода |
| IP67 Экологическая герметизация | Выдерживает длительное погружение — надежен для уличных фонарей, освещения туннелей и наружных дисплеев, подвергающихся воздействию дождя, снега и наводнений. |
| Многоядерные внутренние разделы | Отдельные перегородки между силовыми проводниками повышают электробезопасность в мощных светодиодных установках. |
| Компактный дизайн F-типа | Компактный интерфейс толщиной 15 мм — идеально подходит для тонких светодиодных светильников и модульных систем освещения с ограниченным пространством. |
| PA66 Корпус | Устойчивый к атмосферным воздействиям, коррозионностойкий — предназначен для эксплуатации на открытом воздухе. |
| Контакты из позолоченного медного сплава | Низкое контактное сопротивление (<3 мОм) и защита от коррозии обеспечивают постоянную производительность светодиодного драйвера с течением времени. |
| Резьбовой стопорный механизм | Виброустойчивое соединение — предотвращает расшатывание от ветра, вибрации от дорожного движения и циклических температур. |
| 2-5-контактные конфигурации | Поддерживает светодиоды с постоянным током, постоянным напряжением и смешанной мощностью/сигналом. |
| От -40°C до +105°C Эксплуатация | Широкий температурный диапазон охватывает экстремальные условия на открытом воздухе — от арктической зимы до пустынного лета. |
| Параметр | 2-контактный | 3-контактный | 4-контактный | 5-контактный |
| Номинальное напряжение | 250 В | 250 В | 125 В | 125 В |
| Текущий рейтинг | 10А | 10А | 10А | 10А |
| Секция провода | 20АВГ ~ 16АВГ | 20АВГ ~ 16АВГ | 20АВГ ~ 16АВГ | 20АВГ ~ 16АВГ |
Рабочая температура:-40°С ~ +105°С
Рейтинг защиты:IP67/IP68 (спаренный)
Материал корпуса:ПА66
Контактный материал:Позолоченный медный сплав
Контактное сопротивление:≤3 мОм
Циклы спаривания:≥500
Стандарт дизайна:Соответствует стандартам интерфейса светодиодного освещения.
Класс воспламеняемости:УЛ 94 В-0
Все материалы соответствуют требованиям RoHS
Разъем для светодиодного освещения серии M15 используется в приложениях наружного освещения, где надежность и безопасность имеют первостепенное значение.
Уличное и шоссейное освещение– Светодиодные уличные фонари и системы освещения дорог.
Туннельное освещение– Освещение автомобильных дорог и железнодорожных тоннелей.
Архитектурное и фасадное освещение– Контуры зданий, мосты и памятники.
Стадионное и спортивное освещение– Системы прожекторного освещения большой площади.
Наружные светодиодные дисплеи– Модульные рекламные щиты и широкоформатные экраны.
Ландшафтное и парковое освещение– Освещение дорожек, декоративные инсталляции и освещение сада.
Солнечное освещение– Автономное освещение улиц и дорожек.
| Сертификация | Объем |
| ИСО 9001:2015 | Управление качеством — проектирование, производство и послепродажное обслуживание. |
| ИСО 14001:2015 | Управление окружающей средой — проверенное сокращение отходов и устойчивые методы. |
| ИСО 13485:2016 | Управление качеством медицинского оборудования — применимо к M15, используемому в диагностическом или мониторинговом оборудовании. |
| UL признан | Сертификация безопасности на уровне компонентов для рынков Северной Америки. |
| РоХС | Ограничение использования опасных веществ — соответствие директиве ЕС. |
Линия по производству светодиодных разъемов M15 компании Reunion работает под строгим контролем процесса. Герметичность IP67 проверяется на каждой производственной партии путем реальных испытаний на погружение. Протоколы испытаний, сертификаты материалов и отчеты о проверках сохраняются для каждой партии, что позволяет проводить аудит качества и требования к документации клиентов.
Многоядерная конструкция внутреннего раздела представляет собойфункция безопасности специально разработан для серии M15 для светодиодного освещения. В мощных светодиодных установках источник питания может выдавать >500 Вт при напряжении до 350 В постоянного тока. Если изоляционный слой провода будет поврежден (во время установки или из-за вибрации), оголенные проводники могут замкнуться накоротко, что приведет к выходу драйвера из строя или даже возгоранию. Внутренние перегородки обеспечивают физическое разделение проводников внутри корпуса разъема, предотвращая контакт даже при нарушении изоляции. Эта функцияне стандартный в разъемах общего назначения (M8/M12) и является ключевым отличием M15. Перегородки Reunion отлиты как единое целое с изолятором, а не добавлены как отдельные компоненты, что обеспечивает их эффективность на протяжении всего срока службы разъема.
Для достижения и поддержания уровня защиты IP67 в наружных светодиодных установках Reunion рекомендует:
Сопряженный крутящий момент– Затяните накидную гайку вручную до тех пор, пока уплотнительное кольцо не коснется поверхности панели, затем приложите дополнительный крутящий момент0,4-0,6 Нмс помощью динамометрического ключа. Не превышайте 0,8 Нм.
Проверка уплотнительного кольца– Предварительно установленное уплотнительное кольцо следует проверять при каждом цикле технического обслуживания. Замените, если видна деформация, растрескивание или затвердевание.
График замены уплотнительных колец– При установке на открытом воздухе с ежедневным циклическим изменением температуры заменяйте уплотнительные кольца каждые 2–3 года в рамках профилактического обслуживания.
Радиус изгиба кабеля– Соблюдайте минимальный радиус изгиба5 × диаметр кабеля на входе разъема, чтобы предотвратить нагрузку на уплотнение кабеля.
Ориентация кабеля– Направьте выход кабеля вниз, чтобы предотвратить скопление воды возле места соединения уплотнения.
Очистка перед повторным подключением– Перед повторным подключением очистите внешнюю поверхность разъема мягким моющим средством и водой, чтобы предотвратить повреждение уплотнения мусором.
