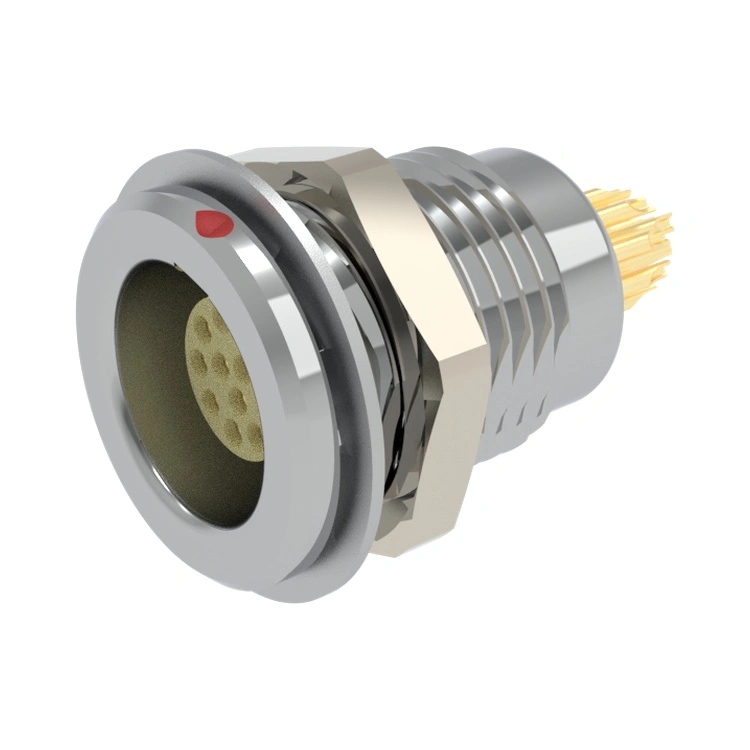

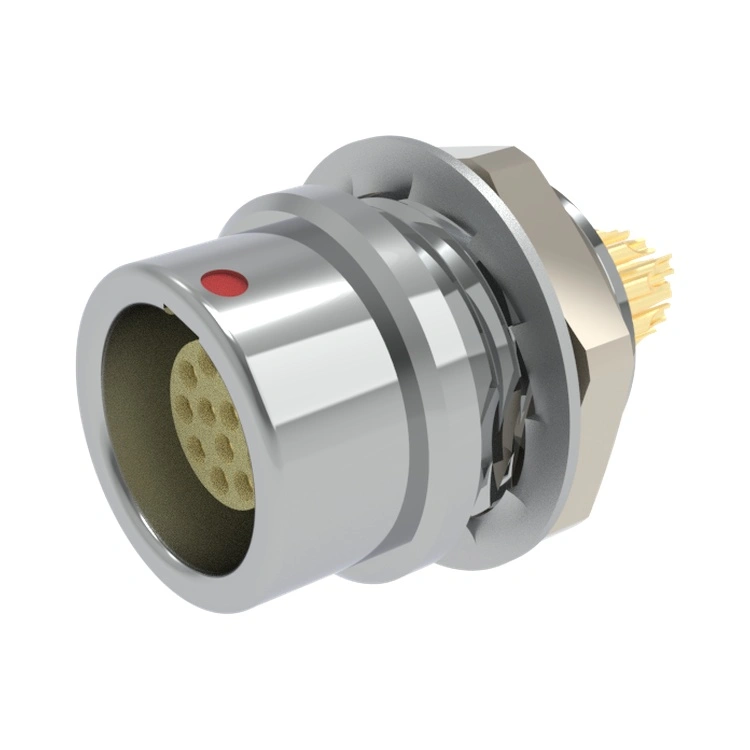

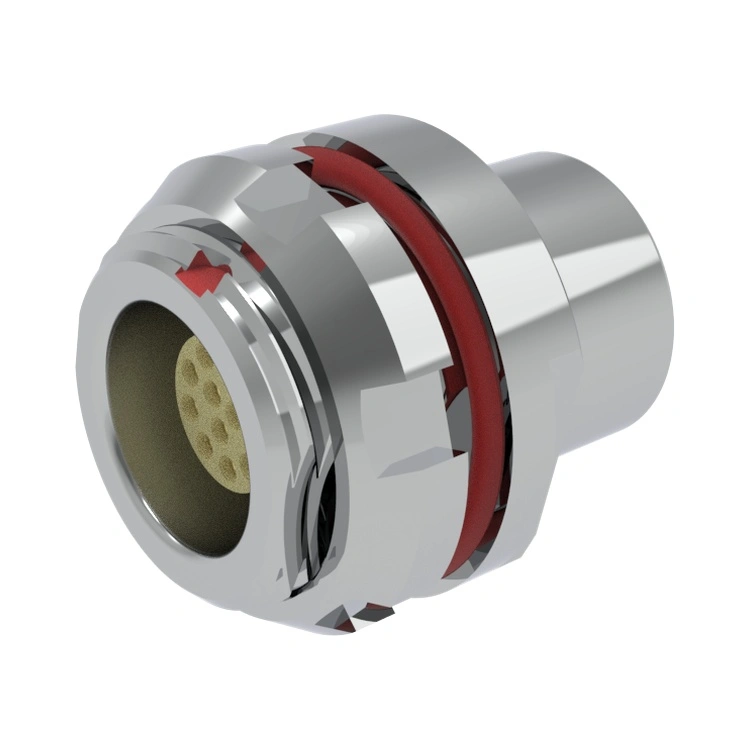

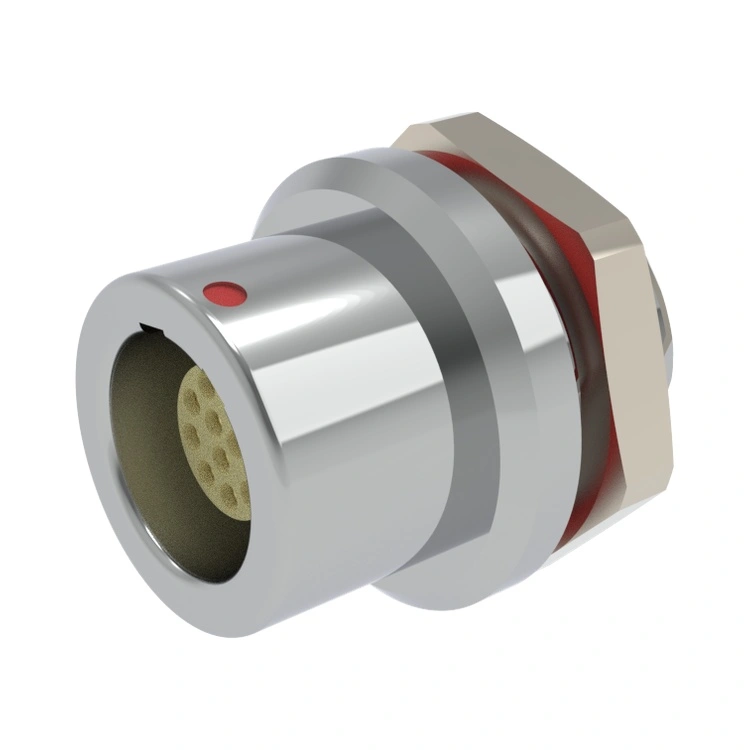

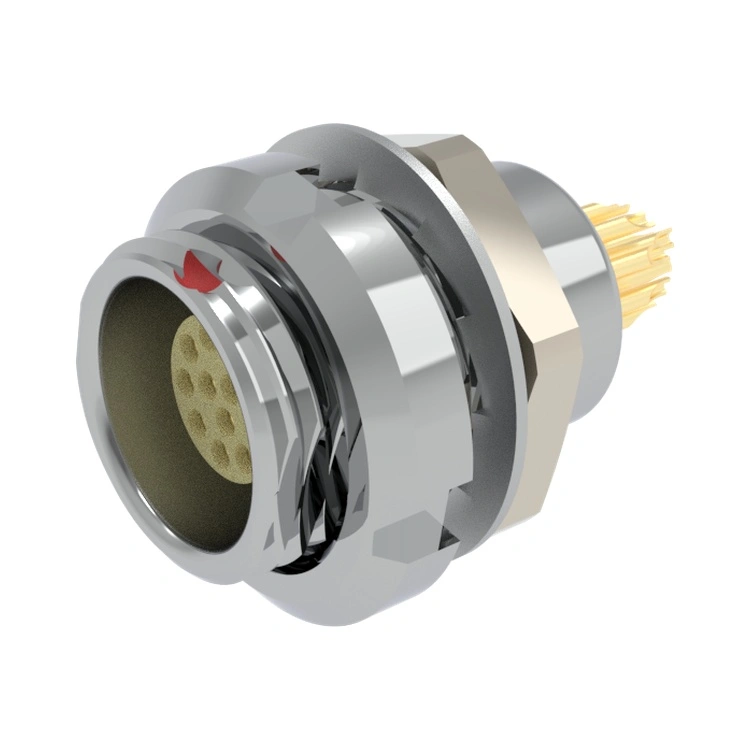

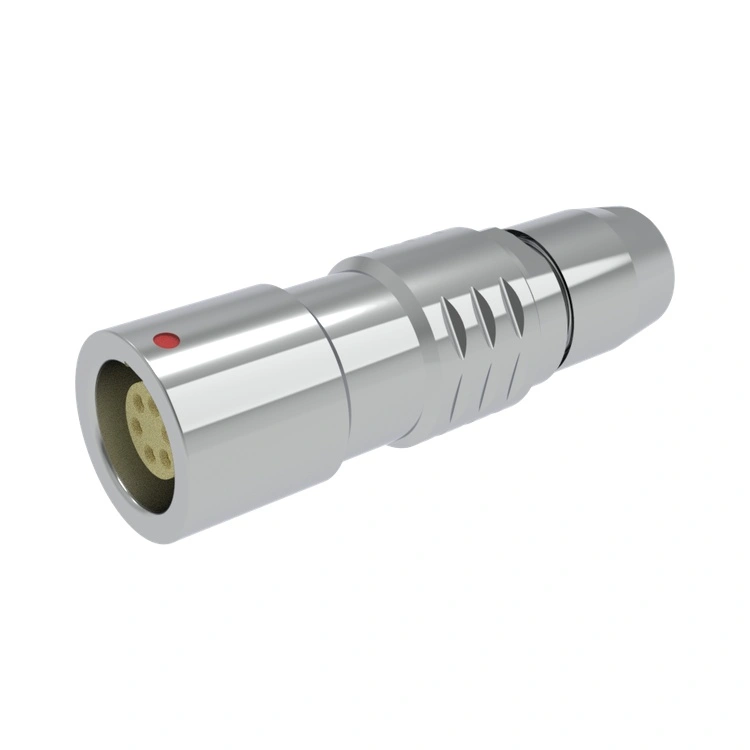

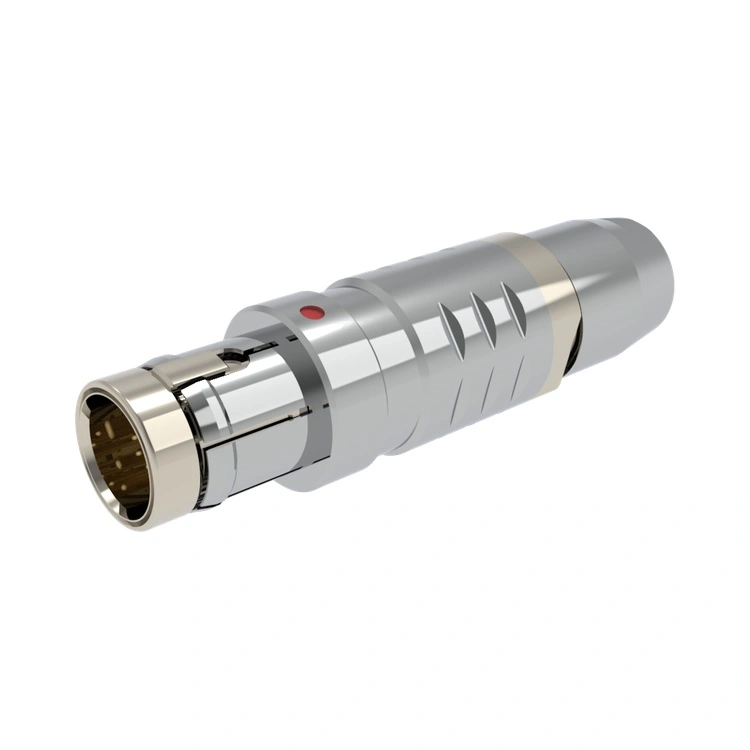

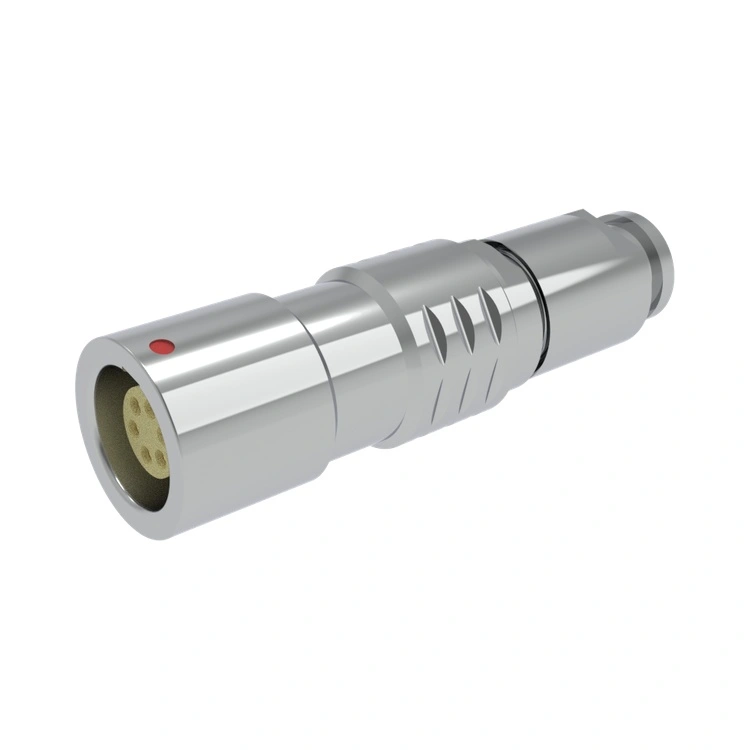

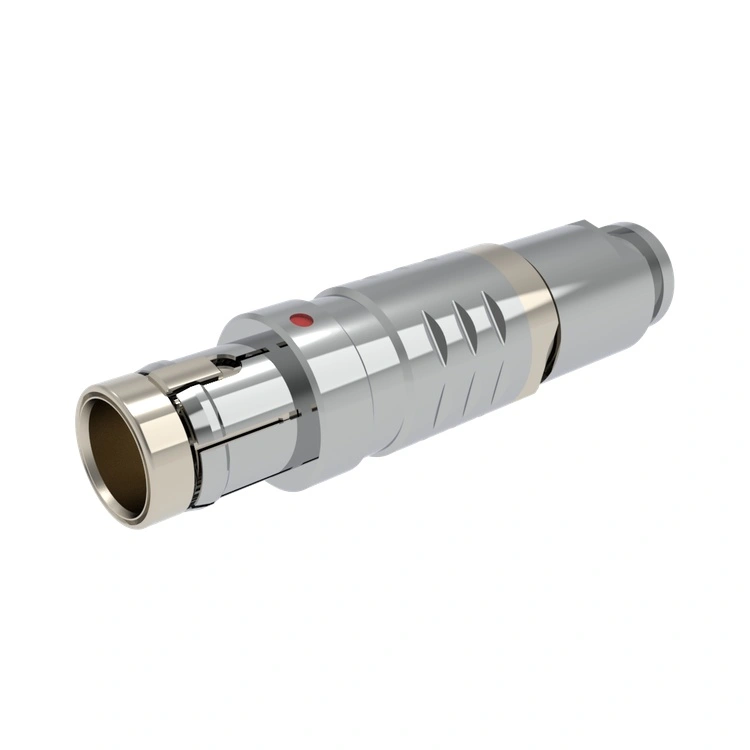

В серии C используется проверенная двухтактная самофиксирующаяся система, заключенная в прочный цельнометаллический корпус, обеспечивающий необходимое экранирование от электромагнитных помех и механическую защиту. Доступные в размерах корпуса от 0 до 2 с количеством контактов от 2 до 26 контактов, серия C поддерживает пайку и стили подключения печатных плат, обеспечивая разнообразные предпочтения сборки в различных производственных средах. Разъем работает в стандартном диапазоне температур от -45°C до +125°C и обеспечивает защиту IP50/IP68, что делает его пригодным для применения внутри и снаружи помещений. Reunion производит серию C, используя установленные производственные процессы — прецизионную механическую обработку, литье под давлением и автоматизированную сборку — гарантируя стабильное качество и короткие сроки выполнения заказов даже при больших объемах. Для системных интеграторов и OEM-производителей, которые превыше всего ценят простоту, надежность и экономичность, серия C обеспечивает именно то, что необходимо, без дополнительных функций, которые увеличивают ненужные затраты.
Серия C ориентирована на обеспечение проверенной надежности и простой функциональности по наиболее доступной цене.
| Особенность | Выгода |
| Push-Pull с самофиксацией | Управление одной рукой с тактильным подтверждением блокировки — просто и интуитивно понятно для конечных пользователей. |
| Цельнометаллическая конструкция корпуса | Обеспечивает фундаментальную механическую прочность и базовую защиту от электромагнитных помех в легком корпусе. |
| Проверенная контактная система | Позолоченные латунные контакты с надежными характеристиками сопряжения — проверены в полевых условиях на миллионах устройств. |
| Диапазон конфигурации | Опционально: от 2 до 26 контактов и корпус серии 0–2. |
| Несколько вариантов завершения | Контакты для пайки и печатной платы — подходят для ручной сборки или автоматизированных производственных линий. |
| Практический экологический рейтинг | Рабочий диапазон от -45°C до +125°C |
Тестирование и измерение– Инфракрасный прибор ночного видения, анализатор данных, тестер температуры
Военный– Компьютеры, GPS, навигационные системы и т. д.
Промышленный контроль– Панели HMI, датчики конвейерных систем и интерфейсы оператора станка.
Оборудование связи– Сетевые коммутаторы, монтируемые в стойку, аудиомаршрутизаторы и усилители-распределители вещания.
| Параметр | Спецификация |

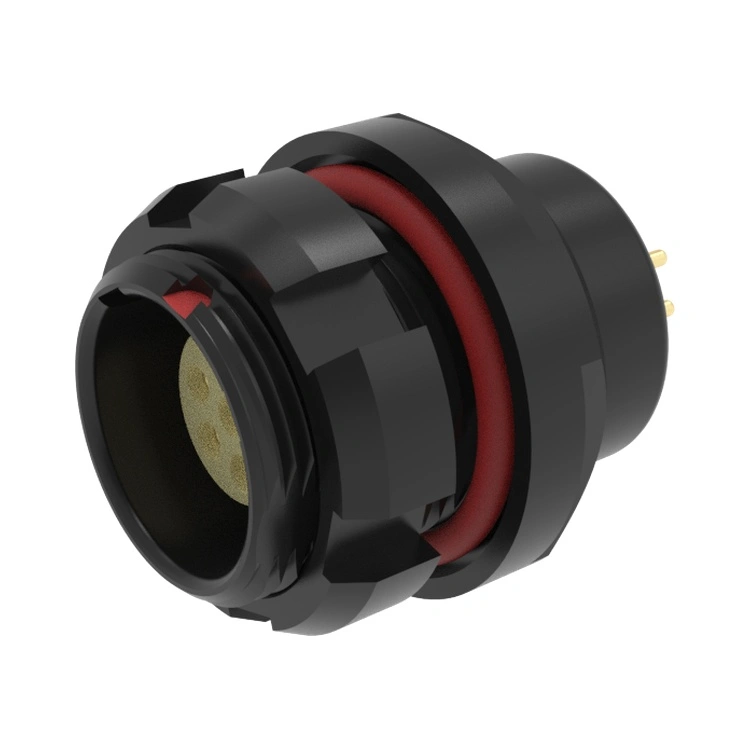

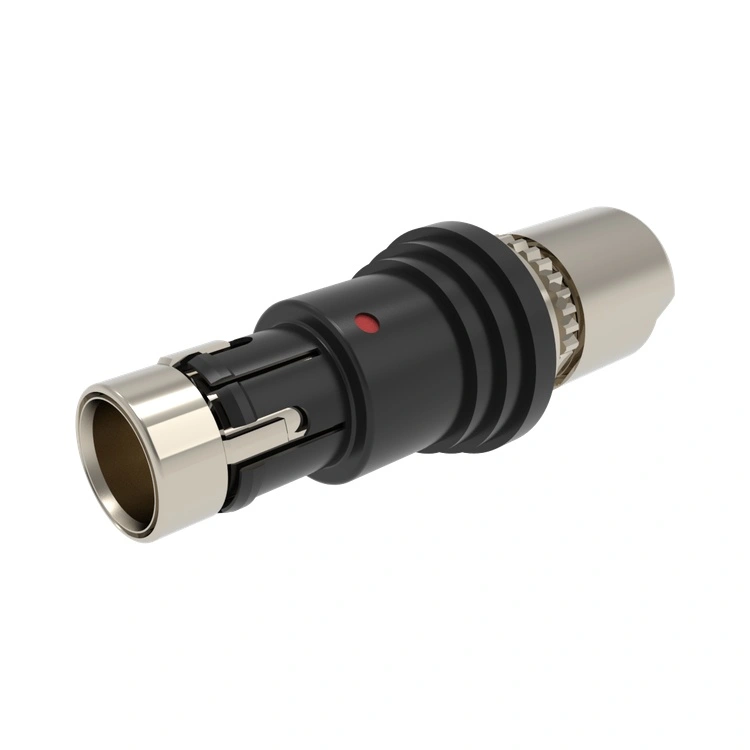

| Материал корпуса | Латунь с хромелевым покрытием (стандарт); вариант с черным хромом |
| Размеры корпуса | 0, 1, 2 |
| Количество контактов | от 2 до 26 контактов |
| Контактный материал | Латунь с позолотой |
| Контактное сопротивление | ≤5 мОм |
| Сопротивление изоляции | ≥5000МОм |
| Циклы спаривания | >3000 операций |
| Рабочая температура | -45°С ~ +125°С |
| Защита | IP50/IP67 |
| Устойчивость к солевому туману | >72 часов |
| Вибрация | 10–500 Гц, 5 г |
| Механический шок | 50 г, 6 мс |
| Защита от электромагнитных помех | Цельнометаллический корпус обеспечивает базовую защиту. |

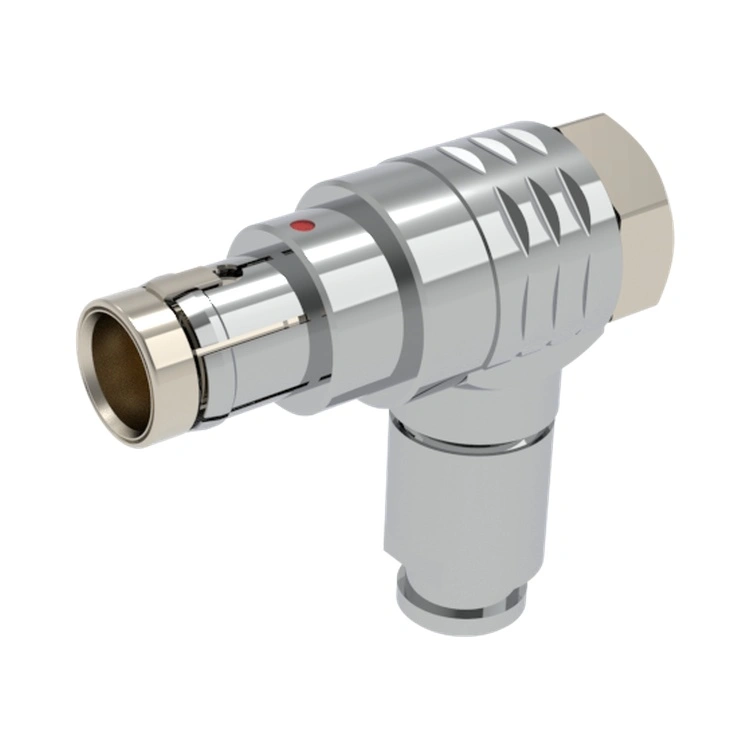

| Стили завершения | Припой, печатная плата (прямая или под углом) |
Все разъемы серии C соответствуют требованиям RoHS и перед отправкой проходят 100% электрические испытания на целостность, сопротивление изоляции и диэлектрическую стойкость.
| Аспект | Реюньон серии C | Типичный эквивалент Европы/США | Типичные недорогие альтернативы других производителей |
| Цена | Самый конкурентоспособный в линейке Реюньона | в 3–4 раза выше | Сопоставимо, но противоречиво |
| Стабильность качества | Сертифицированное ISO производство, 100% тестирование | Высокий | Случайно/без тестирования |
| Совместимость | Взаимозаменяемы с ведущими брендами. | Собственный | Нестандартные размеры |
| Время выполнения | 10–15 дней стандарт | 4–8 недель | Переменная, часто недоступна |
| минимальный заказ | Нет минимального заказа для стандартных товаров | Высокий минимальный заказ (300–500) | Низкий минимальный заказ, но нет поддержки |
| Прослеживаемость | Полная отслеживаемость ERP | Да | Никто |
| Техническая поддержка | Круглосуточный инженерный ответ | Медленный ответ | Ограничено или нет |
| Кастомизация | Низкий минимальный заказ, быстрая обработка | Медленно, дорого | Не предлагается |
| Заводской опыт | 15 лет собственного производства | Часто передается на аутсорсинг | Маленькие мастер-классы |
Серия C предлагает оптимальный баланс цены и качества: вы не платите за ненужные функции, но и не предоставляете свой продукт неизвестным поставщикам.
Система управления качеством Reunion применяет одни и те же строгие стандарты ко всем линейкам продуктов, включая серию C.
| Сертификация | Объем |
| ИСО 9001:2015 | Система менеджмента качества — проектирование, производство и послепродажное обслуживание. |
| ИСО 14001:2015 | Управление окружающей средой — сокращение отходов и устойчивое использование материалов. |
| ИСО 13485:2016 | Управление качеством медицинского оборудования — применимо к серии C, используемой в оборудовании для общего мониторинга. |
| UL признан | Сертификация безопасности на уровне компонентов для рынков Северной Америки. |
| РоХС | Ограничение использования опасных веществ — соответствие директиве ЕС. |
Система отслеживания Reunion на основе ERP обеспечивает полную документацию для каждой партии серии C, от входного контроля материалов до окончательного функционального тестирования.
| Элемент | Деталь |
| Стандартная упаковка | Антистатические пакеты, картонные коробки с внутренней прокладкой. |
| Массовая упаковка | Упаковка на лотках или в рулонах доступна для заказов в больших объемах (с поддержкой автоматического подбора и размещения). |
| Время выполнения | Образцы: 7–10 дней; Изготовление заказов: 15–20 дней. |
| Способы доставки | Навалом: морские или воздушные перевозки; Образцы: экспресс (DHL, FedEx, TNT, UPS, EMS). |
| Условия доставки | EXW, FCA, FOB, CIF, CPT. |
Да, в большинстве стандартных конфигураций серия C разработана с учетом механической и электрической совместимости с наиболее распространенными форматами круглых двухтактных разъемов, включая ключевые европейские серии. Reunion поддерживает базу данных перекрестных ссылок, охватывающую Fischer, ODU и другие крупные бренды. Однако, поскольку совместимость зависит от конкретного расположения контактов и вариантов распиновки, мы рекомендуем отправить чертеж разъема или фотографию выреза панели для проверки. Наша команда инженеров проверит соответствие, форму и функциональность, прежде чем вы приступите к производству. Мы успешно предоставили совместимые решения более чем 250 OEM-производителям, которые ранее закупали продукцию у европейских поставщиков, часто без необходимости внесения изменений в существующие печатные платы или конструкции панелей.
Образцы обычно 10-12 дней.
Заказ обычно 15-20 дней.
Специальная настройка спецификации кабеля: 20-30 дней
Мы рекомендуем указать тип кабеля, длину, конфигурацию разъема и любые требования к термоусадке на этапе предложения — тогда наша команда инженеров предоставит твердое обязательство по доставке в течение 48 часов. Стандартные конфигурации на складе всегда доступны без минимального заказа.
