Современные заводы не могут позволить себе простои из-за незакрепленных кабелей или неправильно подключенных датчиков. Жгут проводов промышленной автоматизации Reunion объединяет линии питания, сигналов, данных и связи в единый проложенный узел, протестированный на заводе и готовый к установке. Благодаря производству, сертифицированному по стандарту ISO 9001, полной отслеживаемости ERP и собственному формованию, мы поставляем жгуты, которые выдерживают суровые условия цеха, упрощая при этом сборку шкафа и техническое обслуживание на месте. Industry Insight (полевые данные): на основе аудитов Reunion после поставки на более чем 200 линиях автоматизации, предварительно собранные жгуты сокращают ошибки проводки шкафа на 98% и сокращают трудозатраты на установку на месте в среднем на 52% по сравнению с двухточечным соединением. методы. Это не теоретические цифры – они основаны на реальных проектах в области автомобилестроения и упаковки.

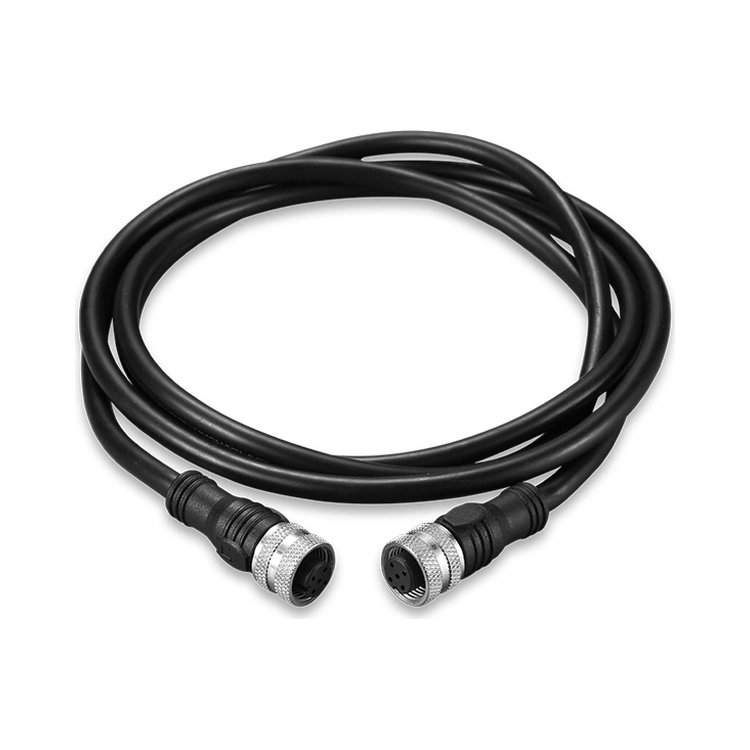

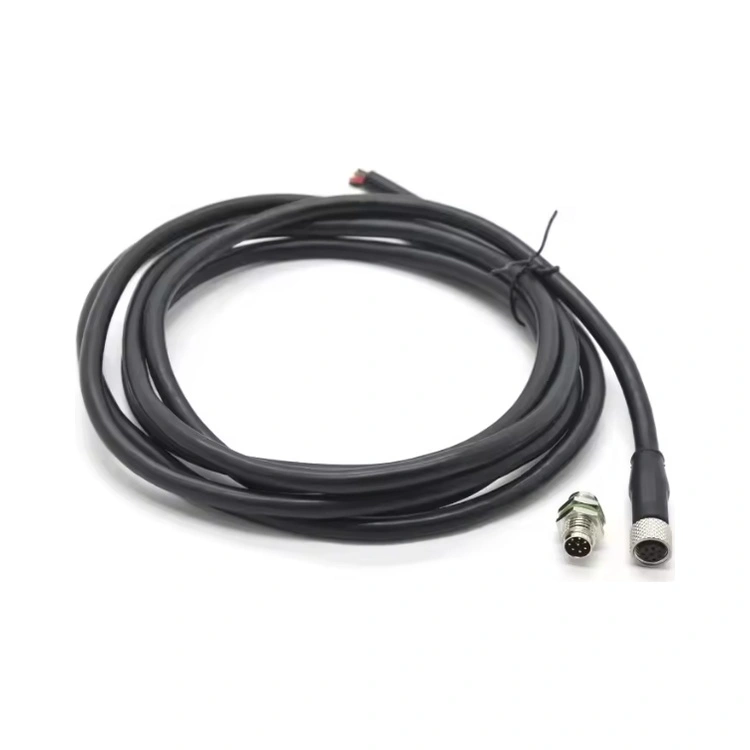

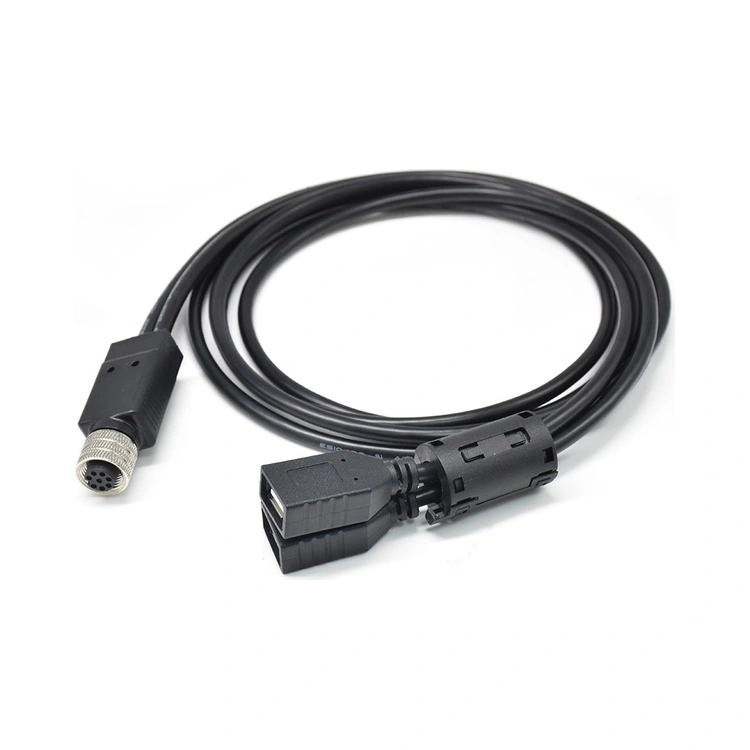

Жгут проводов для промышленной автоматизации — это флагманское решение Reunion для соединения заводского оборудования. Он заменяет десятки отдельных кабелей одним профессионально проложенным пучком, который заканчивается указанными вами разъемами — M8, M12, RJ45, D-sub, клеммными колодками или специальными залитыми типами. Каждый жгут состоит из сертифицированных UL/CSA/VDE проводников (от 30 AWG до 10 AWG, многопроволочных или одножильных) с оболочкой из ПВХ, полиуретана, ТПЭ, силикона или ПТФЭ в зависимости от ваших требований к термическим, химическим и гибким свойствам. Автоматические линии резки, зачистки, обжима и пайки компании Reunion обеспечивают точность длины ±0,5 мм и постоянную силу отрыва при обжиме — каждую партию, каждый раз.
Общие конфигурации включают в себя:
Жгуты шкафа управления – ПЛК-В/В, распределение питания и проводка объединительной платы.
Жгуты датчиков и исполнительных механизмов – бесконтактные, фотоэлектрические, клапанные разъемы с несколькими точками подключения.
Роботизированные инструменты на конце манипулятора — питание, сигнал и Ethernet объединены в полиуретановую оболочку, рассчитанную на более чем 10 000 гибких циклов.
Кабели Fieldbus и видеокабели — экранированные варианты для EtherCAT, PROFINET, Camera Link и GigE.
| Особенность | Преимущество – почему отделы закупок и проектирования выбирают это |
| Пользовательские конфигурации кабелей | Адаптируется к компоновке вашей машины — исключает лишние кабели и упрощает прокладку. |
| Предварительно собран и 100% протестирован | Целостность, сопротивление изоляции, диэлектрическая стойкость – каждый жгут проводов промышленной автоматизации сопровождается протоколом испытаний. |
| M8, M12, RJ45, D-sub, клеммные колодки, специальные разъемы | Один жгут, несколько интерфейсов — адаптируется к оборудованию разных производителей без адаптеров. |
| Экранирование фольгой или оплеткой (покрытие ≥85%) | Обеспечивает целостность сигнала вблизи частотно-регулируемых приводов, сервоприводов и сварочного оборудования. |
| ПВХ, ПУ, ТПЭ, силиконовые оболочки | Маслостойкий, гибкий, устойчивый к высоким температурам и готовый к мытью – идеально подходит для вашей среды. |
| Индивидуальное формование | Встроенная разгрузка от натяжения и герметизация IP67 исключают выход из строя задней оболочки разъема. |
| 2 года гарантии на качество изготовления | Охватывает обрывы цепей, короткие замыкания и отсоединение разъемов при нормальном использовании. |
| Параметр | Спецификация |
| Типы кабелей | ПВХ, ПУ, ТПЭ, силикон, ПТФЭ (указать применение) |
| Размеры проводников | От 28 AWG до 16 AWG (многожильные или одножильные, луженая или голая медь) |
| Типы разъемов | M8, M12 (кодировка A/B/D), RJ45, D-sub (9/15/25/37 контактов), клеммные колодки, литые по индивидуальному заказу |
| Варианты экранирования | Неэкранированный, фольга (покрытие 100 %), оплетка (покрытие ≥85 %), комбинация фольга + оплетка |
| Материалы куртки | ПВХ (стандартный), PUR (масло- и жиростойкий), TPE (роботизированный/гибкий), силикон (высокотемпературный до 200°C) |
| Рабочая температура | от -40°С до +105°С |
| Тестирование (100% производства) | Целостность, сопротивление изоляции (≥100 МОм), диэлектрическая стойкость (1500 В переменного тока), визуальный контроль и контроль размеров. |
| Степень защиты | До IP67 (с залитыми разъемами, в зависимости от стороны сопряжения) |
К основным областям применения относятся:
Системы управления станком – стойки ПЛК, модули ввода/вывода, реле безопасности, источники питания.
Сети датчиков и исполнительных механизмов — индуктивные датчики/датчики приближения, фотоэлектрические датчики, ультразвуковые датчики и клапанные блоки.
Робототехника и коллаборативные роботы — устройства смены инструментов на конце манипулятора, захваты, видеонаведение, силомоментные датчики.
Упаковочное оборудование – Наполнители бутылок, укупорщики, этикетировщики, термоусадочная пленка, паллетайзеры.
Погрузочно-разгрузочные работы – конвейерные приводы, навигация AGV, складские шаттлы, системы ASRS.
Машинное зрение — кабели GigE, USB3, Camera Link с возможностью питания по коаксиалу.
Производство автомобилей – стенды для испытаний силовых агрегатов, сварка кузова, линии сборки аккумуляторных модулей.
Производство пищевых продуктов и напитков – полиуретановые жгуты, совместимые с нержавеющей сталью, устойчивые к мытью, для санитарных сред.
| Сертификация | Область применения и актуальность |
| ИСО 9001:2015 | Управление качеством – проектирование, производство и послепродажное обслуживание. |
| ИСО 14001:2015 | Управление окружающей средой – проверенное сокращение отходов и устойчивое использование материалов. |
| ИСО 13485:2016 | Управление качеством медицинского оборудования – применимо к ремням безопасности, используемым в диагностическом и терапевтическом оборудовании. |
| RoHS и REACH | Полное химическое соответствие ЕС – сертификаты предоставляются по запросу. |
Стандартные сроки выполнения заказов Reunion следующие:
Образцы-прототипы (от 1 до 5 штук) – от 7 до 10 дней.
Опытное производство (от 10 до 50 штук) – от 10 до 15 дней.
Полный производственный заказ (100+ штук) – от 15 до 20 дней.
Время выполнения заказа зависит от наличия разъемов, выбора материала кабеля и сложности жгута проводов. Мы указываем точные даты поставки для каждого предложения и предлагаем ускоренные услуги, включая авиаперевозку критически важных компонентов, в случае экстренной остановки линии.
Чтобы предоставить точную цену в течение 24 часов, отправьте следующее:
Технические характеристики кабеля — размер проводника (AWG), количество проводников, общая длина и материал оболочки (ПВХ, ПУ, ТПЭ, силикон или ПТФЭ).
Характеристики разъема — тип на каждом конце (M8, M12, RJ45, D-sub, клеммные колодки или нестандартный), назначение контактов и ориентация сопряжения.
Требования к окружающей среде: диапазон рабочих температур, химическое воздействие (масло, охлаждающая жидкость, растворители), гибкий срок службы и степень защиты IP.
Количество — расчетное начальное количество заказа и прогноз годового использования.
Чертежи — схема, таблица соединений или 3D-модель маршрутизации (при наличии). Если у вас нет полной спецификации, наша команда инженеров по эксплуатации (FAE) будет работать с вами над разработкой проекта в течение 3 рабочих дней – бесплатно.
Наш стандартный минимальный заказ составляет 50 штук на SKU. Для проверки прототипа мы принимаем заказы от 1 до 10 штук по более высокой цене за единицу — это позволяет вам проверить соответствие, форму и функциональность, прежде чем переходить к увеличению объема. Для долгосрочных оптовых контрактов (ежегодное потребление более 5000 штук) мы предлагаем программы консигнационной инвентаризации: мы снабжаем ваши ремни безопасности и своевременно отправляем их на вашу сборочную линию, сокращая ваш оборотный капитал и устраняя время выполнения заказа на поставку.
Reunion предоставляет 2-летнюю гарантию качества изготовления, охватывающую обрывы цепи, короткие замыкания и отсоединение разъема при нормальных условиях эксплуатации. Мы поддерживаем целевой показатель годового уровня дефектов в 0,1% — один из самых низких показателей в отрасли. Если ремень безопасности выйдет из строя в течение гарантийного срока, мы заменим его в течение 48 часов (экспресс-доставка по всему миру) и покроем полную стоимость запасной части. Наша команда послепродажного обслуживания также обеспечивает удаленную поддержку по устранению неполадок посредством видеозвонка, и мы ведем записи испытаний на уровне партии для каждого поставляемого жгута, чтобы мы могли немедленно отслеживать и устранять проблемы.
