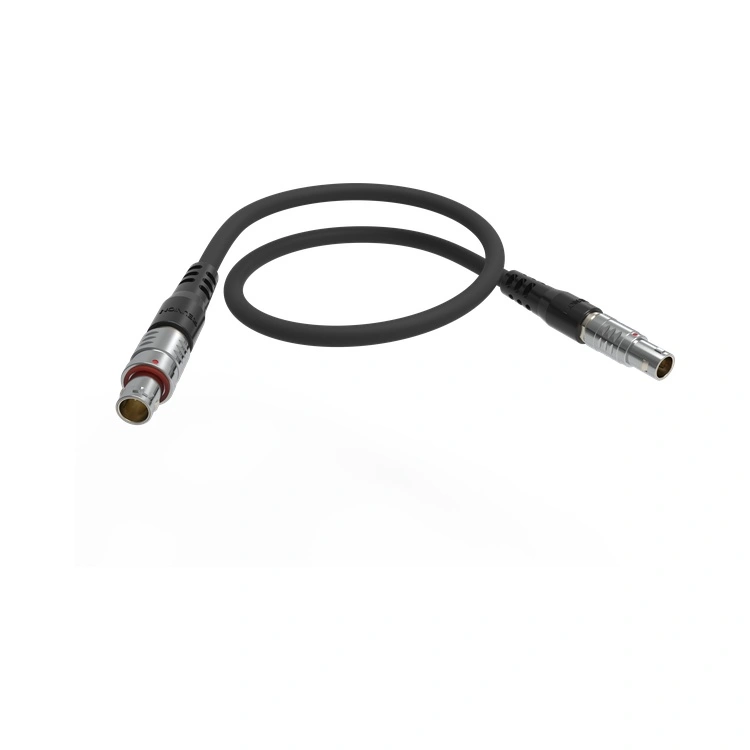

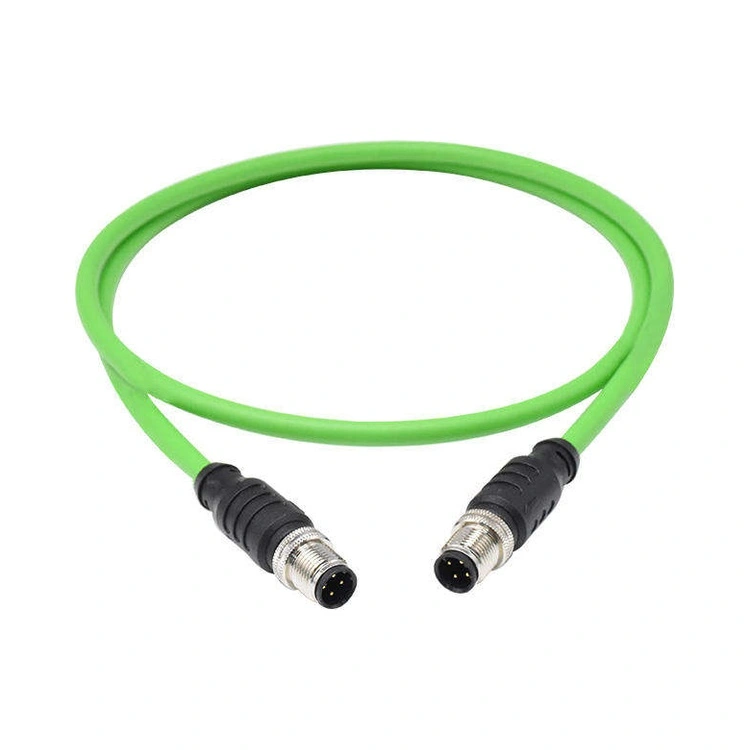

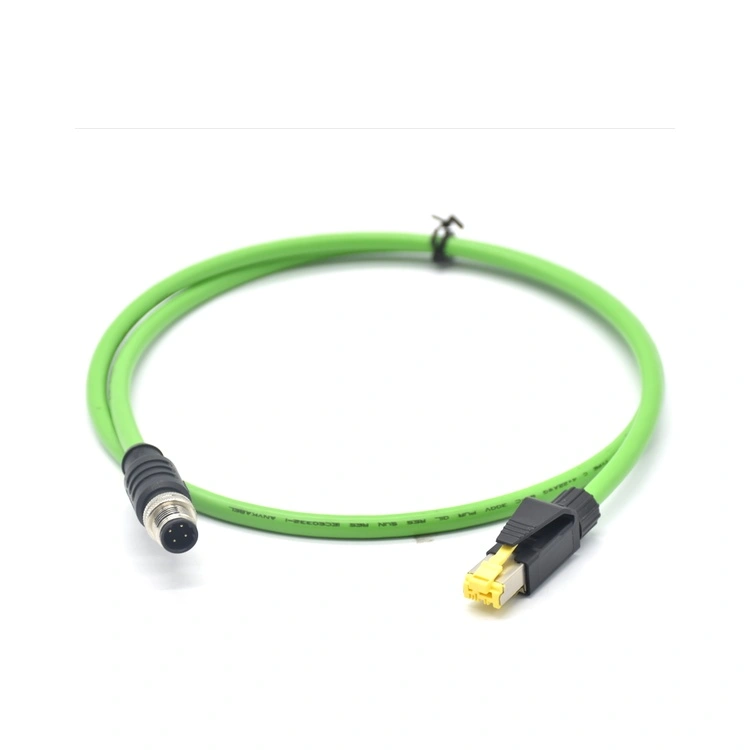

Reunion производит роботизированную кабельную сборку на сертифицированных по стандарту ISO 9001 предприятиях с полной отслеживаемостью, используя автоматизированное оборудование для обработки проволоки и прецизионное формование для обеспечения стабильного качества. Сборки доступны с широким спектром вариантов разъемов, включая металлические двухтактные разъемы, разъемы серии M8/M12, разъемы Ethernet RJ45 и специальные литые разъемы, и могут быть сконфигурированы в соответствии с конкретными требованиями к прокладке кабеля и движению различных моделей роботов.
| Особенность | Выгода |
| Интегрированная мощность, сигнал и данные | Объединяет мощность двигателя, кабели обратной связи энкодера, Ethernet и кабели ввода-вывода в единый проложенный пучок, что сокращает количество кабелей и упрощает прокладку. |
| Устойчивые к истиранию куртки | Оболочки из полиуретана и ТПЭ выдерживают масляный, охлаждающий и абразивный износ, что крайне важно для покрасочных цехов и сварочных работ. |
| Двухслойное экранирование | Экранирование из фольги и оплетки (покрытие ≥90 %) — обеспечивает целостность сигнала для высокоскоростного энкодера и сигналов Ethernet. |
| Прецизионное формование | Встроенная защита от натяжения, герметизация IP67 и маркировка кабеля защищают от загрязнений и упрощают обслуживание. |
| 100% электрические испытания | Каждая сборка проверена на непрерывность, изоляцию и целостность сигнала, что обеспечивает надежность сразу после распаковки. |
| Полная отслеживаемость | Отслеживание ERP от сырья до готовой сборки — поддерживает проверки качества и отслеживание гарантий. |
| Параметр | Деталь |
| Типы кабелей | Питание (двигатель), энкодер (обратная связь), Ethernet (Cat5e/Cat6), управление вводом/выводом |
| Размеры проводников | От 24 AWG (сигнал) до 12 AWG (питание) |
| Рабочая температура | от -40°С до +105°С |
| Эффективность экранирования | Затухание >90 дБ до 1 ГГц (комбинация фольга + оплетка) |
| Варианты разъема | M8, M12, RJ45, D-sub, металлические двухтактные разъемы или полностью изготовленные по индивидуальному заказу конструкции. |
| Защита от проникновения | IP67 (при правильной затяжке ответных разъемов) |
Нет двух одинаковых роботизированных ячеек. Собственная команда инженеров Reunion работает напрямую с вашими конструкторами-механиками, чтобы создать кабельную сборку промышленного робота, повторяющую конкретную траекторию сочленения вашей руки — будь то 6-осевой шарнирно-сочлененный робот, SCARA или совместный кобот.
Конфигурация жгута — объедините силовые, энкодерные, Ethernet и пневматические трубки в один завернутый жгут или в отдельные поджгуты для модульной замены.
Ориентация разъема. Укажите углы выхода 0°, 45° или 90°, чтобы избежать крутых изгибов прямо у разъема — распространенная ошибка при проектировании, которая сокращает срок службы кабеля на 60 %.
Предварительно сформированные изгибы – мы можем термически придать кабелям изгибы, соответствующие нейтральному положению вашего робота, что снижает нагрузку в исходном положении.
Материал оболочки – выберите полиуретан для воздействия масла/хладагента, ТПЭ для высокой гибкости/низкой температуры или ФЭП/тефлон для экстремальных температур (до 200 °C).
Цвет и маркировка Overmold – добавьте пронумерованные ответвления, метки цепей или QR-коды для быстрой идентификации обслуживания — функция, высоко оцененная техническими специалистами по обслуживанию на местах.
Входной контроль материала. Перед выпуском каждая катушка кабеля проверяется на сопротивление проводника и толщину изоляции.
Автоматическая резка и зачистка — длины измеряются лазером с точностью ± 1 мм; нулевая зачистка от зазубрин для предотвращения повреждения проводника.
Прокладка подузлов — кабели уложены в жгуты со спиральной обмоткой или плетеной оплеткой для защиты от истирания.
Сборка соединителя и контроль крутящего момента – все резьбовые соединители затянуты с указанным моментом затяжки (цифровой инструмент с контрольным журналом).
Формование (собственная оснастка) – вертикальное литье под давлением со встроенной геометрией разгрузки от натяжения; Регистрируются вес выстрела и температура.
100% электрические испытания — целостность (все контакты), сопротивление изоляции (≥100 МОм) и диэлектрическая стойкость (1,5 кВ переменного тока).
Выборочное тестирование – для каждой партии мы запускаем 5 сборок на специальных испытательных стендах для проверки.
Окончательная проверка и упаковка – визуальная проверка под увеличением; антистатические пакеты + коробки экспортного качества с индивидуальными серийными номерами.
Reunion поддерживает активные сертификаты, которые поддаются публичной проверке через сторонних регистраторов:
ISO 9001:2015 – Система менеджмента качества.
ISO 14001:2015 – Экологический менеджмент.
ISO 13485:2016 – Качество медицинского оборудования (применимо к кабельным узлам хирургических роботов)
RoHS и REACH – полное соответствие ограничениям ЕС на использование веществ; протоколы испытаний доступны по запросу
А: Абсолютно. Наша конструкция с двойным экраном (фольга под оплеткой) обеспечивает эффективность экранирования >90 дБ. Также отделяем сигнальные пары от силовых жил не менее чем на 2 мм внутри жгута, используя центральную заглушку или перегородочную ленту. В средах с высоким уровнем шума (например, при точечной сварке импульсами 1000 А) мы рекомендуем добавить общую оплетку по всему жгуту — мы проверили эту конфигурацию на роботах контактной сварки с нулевыми ошибками связи в течение 12 месяцев.
О: Мы предлагаем 24-месячную гарантию на качество изготовления с даты отгрузки, которая распространяется на целостность разъема, надежность пайки и герметичность формования. Срок службы при изгибе подтверждается для каждой партии, но не гарантируется от механического воздействия (например, изгиба ниже указанного радиуса или превышения угла скручивания). Для контрактов на большие объемы мы предлагаем расширенные условия гарантии, основанные на прогнозах ежегодного использования.
Типичные сроки выполнения заказов Reunion для шарнирных роботизированных кабельных сборок:
Образцы-прототипы – 10-15 дней (1-10 сборок).
Опытное производство – 15-20 дней (10-100 сборок).
Производственные заказы – 20-25 недель (500+ сборок).
Сроки поставки могут варьироваться в зависимости от наличия кабеля, времени выполнения разъемов и сложности сборки. Мы рекомендуем использовать Reunion на ранних стадиях цикла проектирования, чтобы обеспечить оптимальные сроки выполнения заказов и поддержку дизайна.
