Медицинский кабель в сборе

ЗАЯВИТЕЛЬ продукта

Эндоскопия:

Кабельная сборка медицинского эндоскопа — это специализированное соединительное решение Reunion для эндоскопической визуализации и хирургического инструментария, разработанное с учетом строгих требований минимально инвазивных процедур. Эта кабельная сборка сочетает в себе сверхгибкие многоцикловые проводники с разъемами медицинского класса и формованием для создания надежного и прочного интерфейса между головкой камеры эндоскопа и системой обработки изображений.

Конструкция кабеля включает в себя проводники с большим количеством жил с прецизионным контролем импеданса для обеспечения целостности сигнала для передачи видео высокой четкости (4K и выше), а внешняя оболочка изготовлена ​​из биосовместимых, стерилизуемых материалов. Сборка оснащена встроенными элементами защиты от натяжения и ограничения изгиба для защиты хрупких внутренних структур кабеля во время повторяющихся циклов обработки и стерилизации.

Основные области применения

Эндоскопия желудочно-кишечного тракта – гастроскопы, колоноскопы и дуоденоскопы.

Артроскопия – визуализация суставов при ортопедических операциях.

Лапароскопия – диагностические и хирургические процедуры в области брюшной полости и таза.

ЛОР-эндоскопия – визуализация пазух и гортани.

Урология – цистоскопия и уретероскопия.

Нейроэндоскопия – визуализация головного мозга и желудочков.

Ветеринарная эндоскопия – диагностическая и хирургическая эндоскопия в медицине животных.

Система радиочастотной плазменной хирургии:

Мы увеличиваем расстояние между контактами высокого и низкого напряжения, добавляем перегородки и отделяем контакты высокого напряжения от контактов низкого напряжения перегородками, чтобы удовлетворить требования клиента к высокому напряжению 2000 В.

Учитывая общую стоимость расходных материалов, мы используем пластиковые разъемы. Корпус розетки изготовлен из блока питания, требующего особого ухода, изолятор изготовлен из PEEK, отверстия розетки изготовлены из позолоченного медного покрытия высотой 12u, что соответствует требованию заказчика о сроке службы всей машины в 10 000 циклов. Вилка изготовлена ​​из обычных материалов, а контакты покрыты золотом толщиной 1u. Стоимость достаточно низкая, чтобы удовлетворить требования одноразового использования.

Основные области применения

Аритмия, опухоли, гинекология и акушерство

Одноразовая медицинская кабельная сборка：

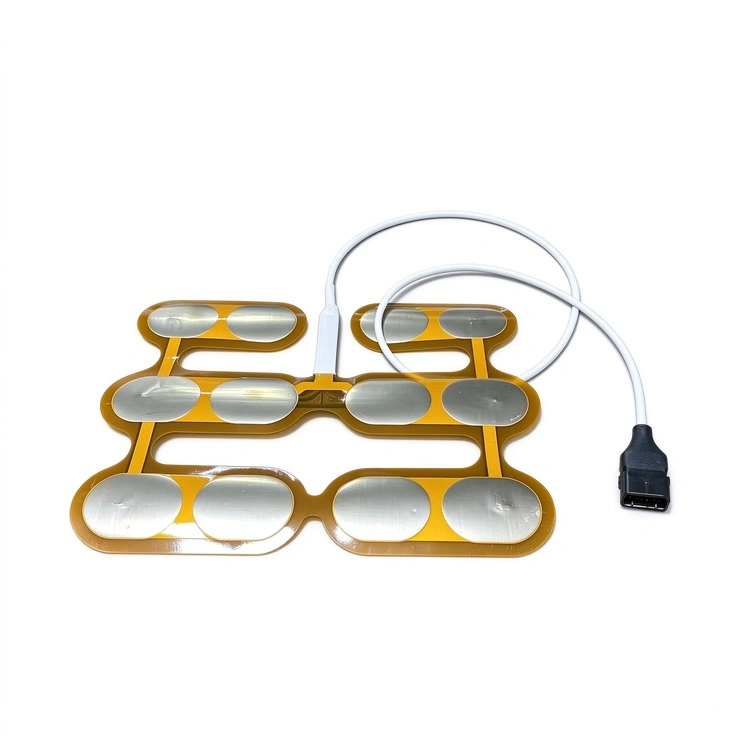

В одноразовых медицинских устройствах одноразовый медицинский кабель не является товаром — это критически важный интерфейс безопасности пациента. Reunion не просто производит разъемы. Мы также фокусируемся на разработке и производстве одноразовых медицинских кабельных сборок, предназначенных для одноразовой ЭКГ, SpO₂, радиочастотной абляции и мониторинга пациентов, с подтвержденной биосовместимостью и 100% электрическим тестированием на единицу.

Основные области применения

Отоларингология - хирургия головы и шеи, спортивная медицина + хирургия суставов, ортопедия + хирургия позвоночника, челюстно-лицевая хирургия

Сертификаты и гарантия качества

Часто задаваемые вопросы (FAQ)

Как Reunion обеспечивает целостность видеосигнала 4K в гибких кабельных сборках?

Передача видео 4K требует точного контроля импеданса и экранирования. Воссоединение достигает этого посредством:

Контролируемый импеданс. Мы поддерживаем импеданс 75 Ом (несимметричный) или 100 Ом (дифференциальный) за счет тщательной геометрии проводника и выбора диэлектрика.

Многослойное экранирование – экранирование из фольги и оплетки обеспечивает покрытие более 95 % и предотвращает ухудшение сигнала из-за электромагнитных помех.

Конструкция дифференциальной пары. Для сигналов 4K, требующих дифференциальной передачи, мы используем конструкцию витой пары с контролируемым согласованием длины.

100% тестирование TDR – каждая сборка проверяется на согласованность импеданса и целостность сигнала.

Наши кабельные сборки разработаны с учетом требований к сигналам HD и 4K, установленных OEM-производителями систем медицинских камер.

Каков типичный срок изготовления индивидуальной сборки медицинского кабеля и какой минимальный заказ применяется?

Образцы-прототипы – 10-15 дней (1-10 сборок).

Опытное производство – 17-20 дней (50-100 сборок).

Производственные заказы – 25-30 недель (100+ сборок).

Минимальный заказ нестандартных кабельных сборок обычно составляет 10 штук стандартной конструкции (стандартный материал оболочки, стандартные разъемы). Для сложных сборок с использованием специальных инструментов для соединителей или специальных материалов минимальный заказ может быть выше; мы рекомендуем обсудить ваши требования с нашей командой инженеров, чтобы оптимизировать затраты и время выполнения заказа.
